Achsrichtungen und Bezugspunkte

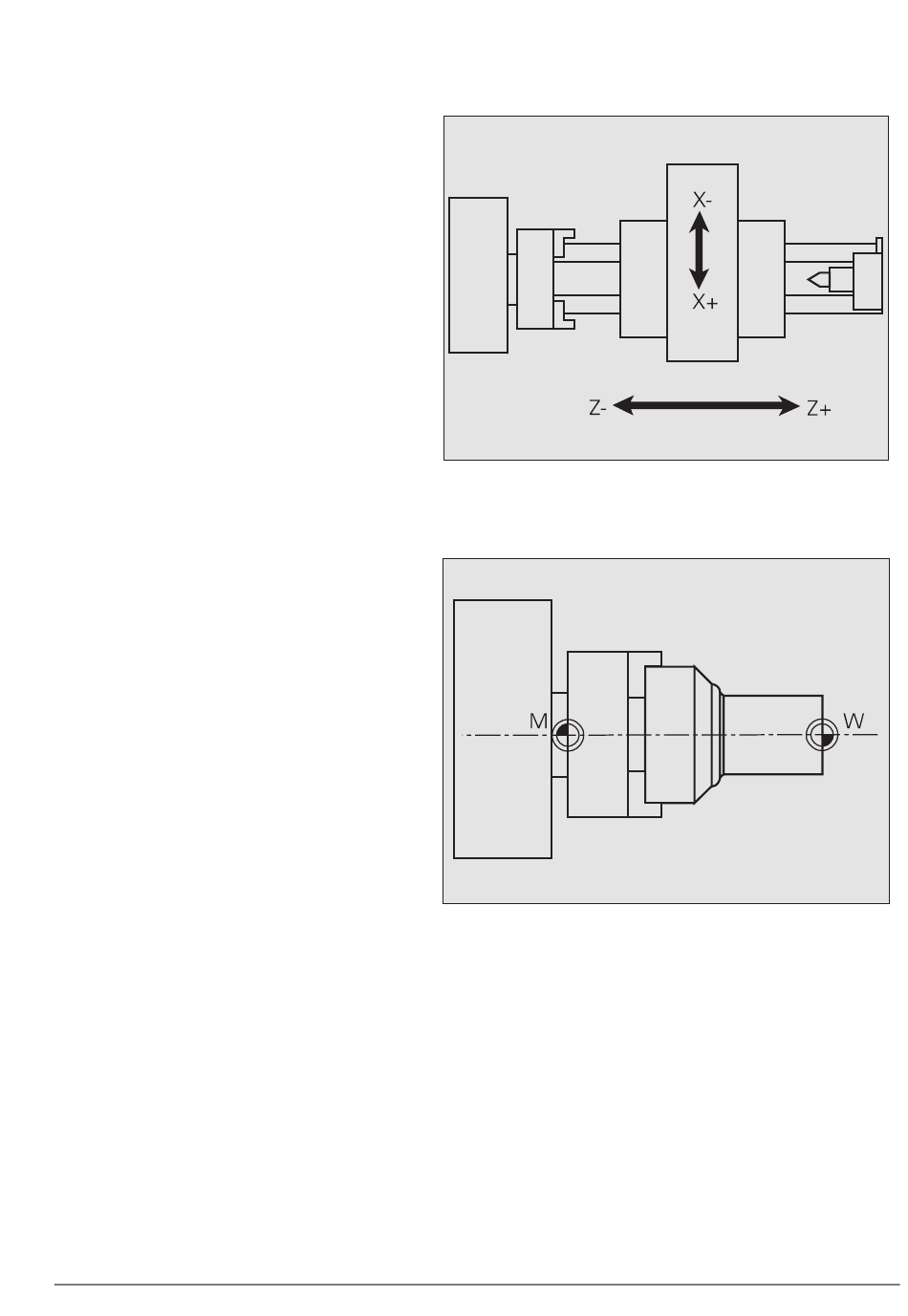

Achsrichtungen
„
X-Achse: der Querschlitten wird als
X-Achse bezeichnet – alle angezeigten
und eingegebenen X-Werte werden
als Durchmesser betrachtet.
„
Z-Achse: der Bettschlitten wird als Z-
Achse bezeichnet.
Verfahrbewegungen:
„
Bewegungen in + Richtung gehen
vom Werkstück weg
„
Bewegungen in – Richtung gehen
zum Werkstück hin
Bezugspunkte
„
Der Maschinen-Nullpunkt (M) ist der
Ursprung des Maschinen-Koordina-
tensystems. In der Regel liegt der
Maschinen-Nullpunkt im Schnittpunkt
der Z-Achse mit der Spindelfläche.
„
Der Werkstück-Nullpunkt (W) ist der
Ursprung des Werkstück-Koordinaten-
systems. In der Regel liegt der Werk-
stück-Nullpunkt im Schnittpunkt der Z-
Achse mit der Planfläche.
