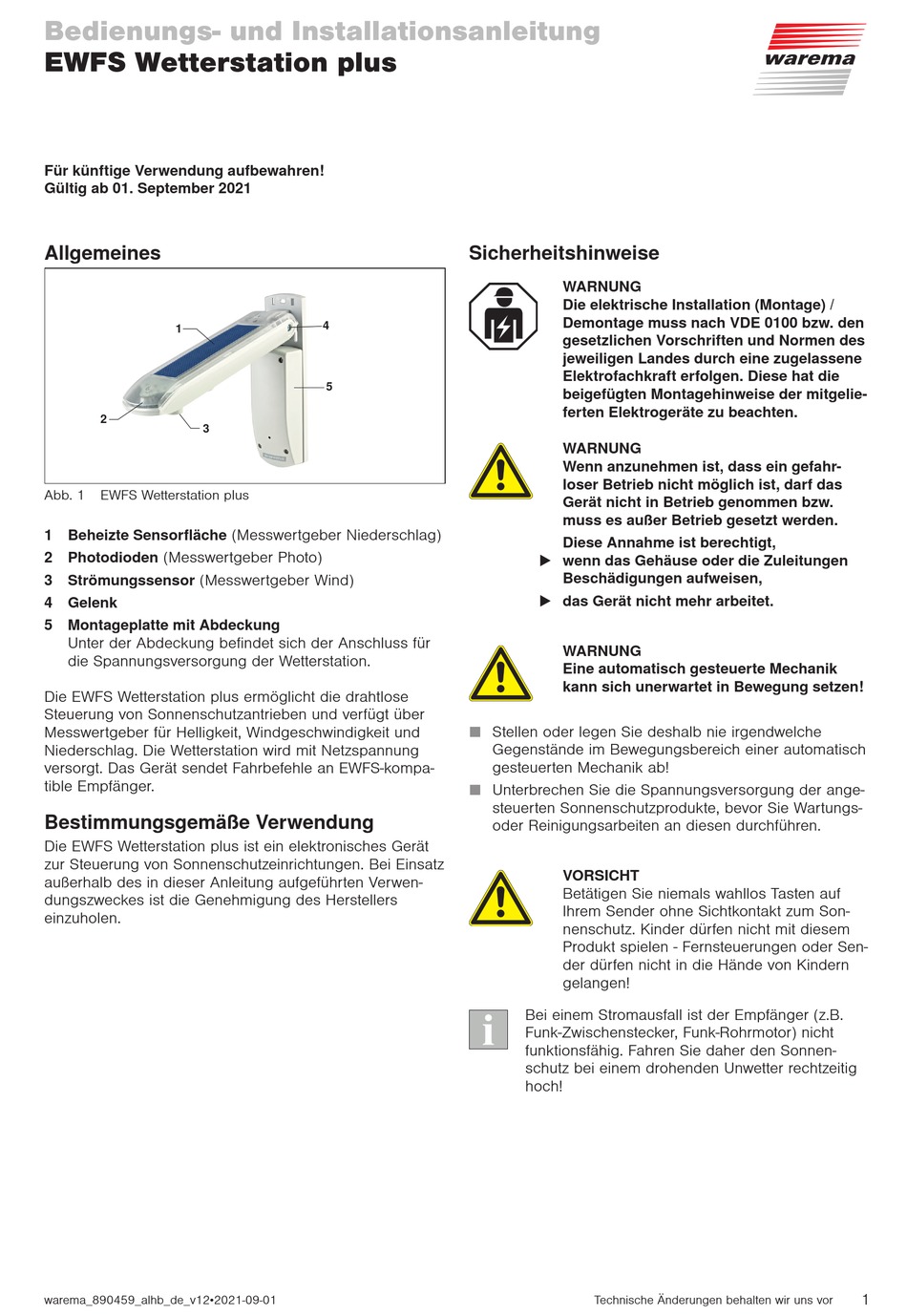

Bedienungs- und Installationsanleitung
EWFS Wetterstation plus
Für künftige Verwendung aufbewahren!
Gültig ab 01. September 2021
Allgemeines
1
2
3
Abb. 1
EWFS Wetterstation plus
1 Beheizte Sensorfläche (Messwertgeber Niederschlag)
2 Photodioden (Messwertgeber Photo)
3 Strömungssensor (Messwertgeber Wind)
4 Gelenk
5 Montageplatte mit Abdeckung
Unter der Abdeckung befindet sich der Anschluss für
die Spannungsversorgung der Wetterstation.
Die EWFS Wetterstation plus ermöglicht die drahtlose
Steuerung von Sonnenschutzantrieben und verfügt über
Messwertgeber für Helligkeit, Windgeschwindigkeit und
Niederschlag. Die Wetterstation wird mit Netzspannung
versorgt. Das Gerät sendet Fahrbefehle an EWFS-kompa-
tible Empfänger.
Bestimmungsgemäße Verwendung
Die EWFS Wetterstation plus ist ein elektronisches Gerät
zur Steuerung von Sonnenschutzeinrichtungen. Bei Einsatz
außerhalb des in dieser Anleitung aufgeführten Verwen-
dungszweckes ist die Genehmigung des Herstellers
einzuholen.
warema_890459_alhb_de_v12•2021-09-01
Sicherheitshinweise
4
5
Stellen oder legen Sie deshalb nie irgendwelche
Gegenstände im Bewegungsbereich einer automatisch
gesteuerten Mechanik ab!
Unterbrechen Sie die Spannungsversorgung der ange-
steuerten Sonnenschutzprodukte, bevor Sie Wartungs-
oder Reinigungsarbeiten an diesen durchführen.
W
ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen des
jeweiligen Landes durch eine zugelassene
Elektrofachkraft erfolgen. Diese hat die
beigefügten Montagehinweise der mitgelie­
ferten Elektrogeräte zu beachten.
W
ARNUNG
Wenn anzunehmen ist, dass ein gefahr­
loser Betrieb nicht möglich ist, darf das
Gerät nicht in Betrieb genommen bzw.
muss es außer Betrieb gesetzt werden.
Diese Annahme ist berechtigt,
 wenn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
W
ARNUNG
Eine automatisch gesteuerte Mechanik
kann sich unerwartet in Bewegung setzen!
V
ORSICHT
Betätigen Sie niemals wahllos Tasten auf
Ihrem Sender ohne Sichtkontakt zum Son-
nenschutz. Kinder dürfen nicht mit diesem
Produkt spielen - Fernsteuerungen oder Sen-
der dürfen nicht in die Hände von Kindern
gelangen!
Bei einem Stromausfall ist der Empfänger (z.B.
Funk-Zwischenstecker, Funk-Rohrmotor) nicht
funktionsfähig. Fahren Sie daher den Sonnen-
schutz bei einem drohenden Unwetter rechtzeitig
hoch!
Technische Änderungen behalten wir uns vor
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAREMA EWFS Wetterstation plus

Inhaltszusammenfassung für WAREMA EWFS Wetterstation plus

  • Seite 1 Unterbrechen Sie die Spannungsversorgung der ange- steuerten Sonnenschutzprodukte, bevor Sie Wartungs- Bestimmungsgemäße Verwendung oder Reinigungsarbeiten an diesen durchführen. Die EWFS Wetterstation plus ist ein elektronisches Gerät zur Steuerung von Sonnenschutzeinrichtungen. Bei Einsatz ORSICHT außerhalb des in dieser Anleitung aufgeführten Verwen- Betätigen Sie niemals wahllos Tasten auf...

  • Seite 2: Montage

    Wichtige Hinweise zum Montageort Die Reichweite von Funksteuerungen wird durch die ge- setzlichen Bestimmungen für Funkanlagen und durch bau- Das Gerät gut zugänglich, an einer erhöhten Stelle im liche Gegebenheiten begrenzt. Bei der Projektierung muss Freien anbringen. auf einen ausreichenden Funkempfang geachtet werden. Gebäude mit metallischen Bauhüllen, Störquellen im Dies gilt insbesondere dann, wenn das Funksignal durch Haushalt (nicht entstörte Haushaltsgeräte, Fernseher,...
  • Seite 3 Montageplatte Deckenmontage Abb. 5 Deckenmontage Lockern Sie die Schraube am Gelenk der Wetterstation. Schwenken Sie die Montageplatte der Wetterstation um 90° (bzw. um den erforderlichen Winkel) nach oben. Ziehen Sie die Schraube am Gelenk wieder fest. Clipsen Sie einen der beiliegenden Abstandhalter in das Schraubloch ein (waagerecht oder senkrecht, Abb.
  • Seite 4 Anschluss Bedienelemente Abb. 7 Anschluss der Wetterstation 1 Leitungsdurchführung Abb. 8 Bedienelemente, Ansicht von unten, Werkseinstellung 2 Zugentlastung Wind: An diesem Schalter können Windgrenzwerte vorgewählt werden. 3 Gummidichtung LED: Blinkt beim Drücken der Taste L grün. 4 Anschlussklemmen Blinkt rot (3er Intervall), so lange ein Windalarm aktiv ist.

  • Seite 5: Verwendete Symbole

    Verwendete Symbole Wetterstation einlernen Im Anlieferungszustand "kennt" ein Empfänger zunächst Die Wetterstation sendet wind-, helligkeits- bzw. nieder- einmal keinen Sender und muss daher lernen, auf welchen schlagsabhängig Fahrbefehle an einen EWFS Empfänger. Sender er reagieren soll. Wir nennen diesen Vorgang Zuvor muss sie in den Empfänger eingelernt werden.
  • Seite 6 Wetterstation testen Für diese Funktion dürfen der Windgrenzwert an der Wetter- Führen Sie die nachfolgend beschriebenen Tests durch, station nicht auf TEST und der um die Funktion der Wetterstation zu prüfen. Helligkeitsgrenzwert nicht auf OFF eingestellt sein! Beim zuvor beschriebenen Einlernvorgang werden Wind-, Niederschlags- und Sonnensensor gemeinsam eingelernt.

  • Seite 7: Funktionen Einzeln Einlernen

    2. Sonnenautomatik testen Funktionen einzeln einlernen Fahren Sie den Sonnenschutz manuell in seine Mittel- Wenn beim Einlernen der Wetterstation an einem Son- stellung. nenschutzprodukt Probleme aufgetreten sind, können die Funktionen auch nachträglich einzeln in das Sonnen- Bewegen Sie den Schalter "Wind" an der Wetterstation schutzprodukt eingelernt werden.
  • Seite 8 Sonnenautomatik einzeln einlernen Niederschlagsüberwachung einzeln einlernen Führen Sie nacheinander die folgenden Bedienschritte Führen Sie nacheinander die folgenden Bedienschritte durch: durch: Empfänger 1 in Lernbereit­ Empfänger 1 in Lernbereit­ schaft bringen: Den Hand- schaft bringen: Den Hand- Ι Ι sender mit dem eingelernten sender mit dem eingelernten Hauptkanal (I) nehmen, Hauptkanal (I) nehmen,...

  • Seite 9: Grenzwerte Ändern

    Grenzwerte ändern Bedienung Sonnenautomatik vorübergehend ORSICHT aus/einschalten (Taste A) Das Verändern dieser Einstellungen kann die Sicherheit der Anlage beeinträchtigen oder So können Sie die Sonnenautomatik für einen Kanal, deren Wirkungsgrad herabsetzen! Wenn in den die Wetterstation eingelernt ist, mit der Taste A Sie sich nicht sicher über die Auswirkungen vorübergehend ausschalten: einer Veränderung sind, ziehen Sie besser...

  • Seite 10: Wartung

    Reinigung Haftung Photo bzw. Solarpanels müssen, um Messwerte nicht Bei Nichtbeachtung der in dieser Anleitung gegebenen zu verfälschen und die Betriebssicherheit zu garan- Produktinformation, bei Einsatz außerhalb des vorgesehe- tieren, immer frei von Verschmutzungen sein. Gele- nen Verwendungszweckes oder bei nicht bestimmungs- gentlich sollte das Gerät auf Verschmutzungen (z.B.

  • Seite 11: Technische Daten

    Schutzklasse Sonstiges Konformität einsehbar unter www.warema.de/ce Das Gerät erfüllt die EMV-Richtlinien für den Einsatz im Wohn- und Gewerbebereich. Hiermit erklärt die WAREMA Renkhoff SE, dass der Funkanlagentyp EWFS Wetterstation plus der Richtlinie 2014/53/EU entspricht. Umgebungsbedingungen Betriebs- und °C Lagertemperatur Luftfeuchte...

  • Seite 12: Störungssuche

    Störungssuche Art der Störung Mögliche Ursache Abhilfe Sonnenschutz winkt nicht beim Drücken Der Empfänger befindet sich nicht in Lern- Den Empfänger in Lernbereitschaft verset- bereitschaft der Taste (Status-LED blinkt grün, so lange die Taste gedrückt wird) Keine Versorgungsspannung am Empfän- Netzspannung einschalten Sonnenschutz wird durch EWFS Rohrmo- EWFS Rohrmotoren reagieren konstruk-...
