Bedienungs- und Installationsanleitung
EWFS Solar-Wetterstation
Zur Weitergabe an die Benutzer - Für künftige Verwendung aufbewahren!
Gültig ab 14. November 2007
816673_b•14.11.2007
Allgemeines
4
6

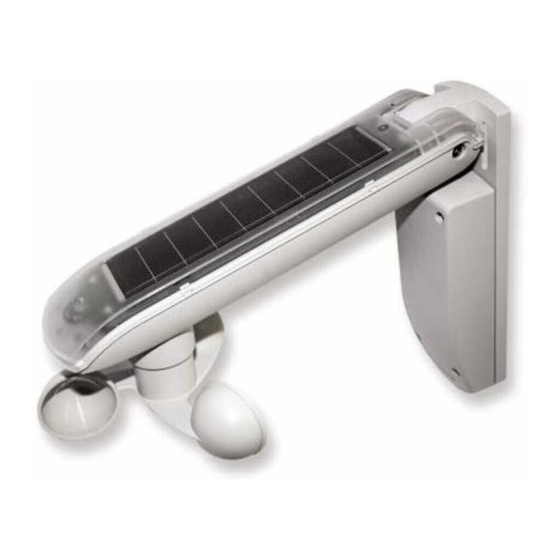

Abb. 1: EWFS Solar-Wetterstation
4 Solarpanel
5 Windrad (Messwertgeber "Wind")
6 Gelenk
7 Photodioden (Messwertgeber "Photo")
Die EWFS Solar-Wetterstation ermöglicht die drahtlose Steuerung
von Sonnenschutzantrieben und verfügt über Messwertgeber für
Helligkeit und Windgeschwindigkeit. Die Versorgung erfolgt mit
Sonnenenergie. Das Gerät sendet Fahrbefehle an EWFS-kompa-
tible Empfänger.
Bestimmungsgemäßer Gebrauch
Das Gerät wurde zur Steuerung von Sonnenschutzeinrichtungen
entwickelt. Bei Einsatz außerhalb des in dieser Anleitung aufge-
führten Verwendungszweckes ist die Genehmigung des Herstel-
lers einzuholen.
Sicherheitshinweise
VORSICHT
Betätigen Sie niemals wahllos Tasten auf Ihrem Sen-
der ohne Sichtkontakt zum Sonnenschutz. Kinder
dürfen nicht mit diesem Produkt spielen - Fernsteu-
erungen oder Sender dürfen nicht in die Hände von
Kindern gelangen!
Bei einem Stromausfall ist der Empfänger (z.B. Funk-
Zwischenstecker, Funk-Rohrmotor) nicht funktionsfä-
hig. Fahren Sie daher den Sonnenschutz bei einem
drohenden Unwetter rechtzeitig hoch!
Die Reichweite von Funksteuerungen wird durch die gesetzlichen
Bestimmungen für Funkanlagen und durch bauliche Gegebenhei-
ten begrenzt. Bei der Projektierung muss auf einen ausreichenden
Funkempfang geachtet werden. Dies gilt insbesondere dann,
wenn das Funksignal durch Wände und Decken dringen muss.
Die Steuerung sollte nicht in direkter Nähe metallischer Bauteile
(Stahlträger, Stahlbeton, Brandschutztüre) installiert werden.
Prüfen Sie deshalb vor der endgültigen Montage die Funktion
n
des Empfängers.
Starke lokale Sendeanlagen (z. B. Babyphon oder Nachbarsen-
der) können den Empfang stören.
816673_b•14.11.2007
5
7
ACHTUNG
Eine automatisch gesteuerte Mechanik kann sich un-
erwartet in Bewegung setzen!
Stellen oder legen Sie deshalb nie irgendwelche Gegenstän-
n
de im Bewegungsbereich einer automatisch gesteuerten Me-
chanik ab!
Montage
Das Gerät ist zur Aufputzmontage an einer Gebäudefassade
vorgesehen. Montieren Sie das Gerät mit Hilfe des beiliegenden
Befestigungsmaterials an einer geeigneten Stelle in der Nähe
des Sonnenschutzes. Mit Hilfe eines Spannbandes (Kabelbinder
o.ä.) kann das Gerät auch an einem Standrohr montiert werden.
Hinsichtlich der einwandfreien Funktion des Gerätes beachten Sie
bezüglich des Montageortes folgende Punkte:
Das Gerät gut zugänglich, an einer erhöhten Stelle im Freien
n
anbringen, damit das Solarpanel ausreichend mit Sonnenlicht
versorgt wird.
Das Gerät ist waagerecht zu montieren. Zur Montage an
n
schrägen Flächen kann es mit Hilfe des Gelenks (Abb. 1)
waagerecht eingerichtet werden.
Bedenken Sie vor der Montage, dass Bäume, Sträucher oder
n
Gebäudeteile den Messwertgeber "Photo" im Laufe des Tages
verschatten könnten. Für diesen Fall kann der Messwertgeber
keine exakten Messwerte liefern, das Messergebnis wird ver-
fälscht. Wählen Sie deshalb den Montageort sorgfältig aus.
Bei der Auswahl des Montageortes ist zu beachten, dass der
n
Messwertgeber "Photo" den gleichen Helligkeitsbedingungen
ausgesetzt sind wie der zu steuernde Sonnenschutz. Dies be-
deutet, dass Sie die Photodioden nach den zu verschattenden
Gebäudefassaden ausrichten müssen.
Montieren Sie das Gerät in der Nähe, jedoch nicht im Wind-
n
schatten des Sonnenschutzes, weil sonst die korrekte Wind-
auswertung nicht gegeben ist.
Weitere Hinweise zur Montage finden Sie in der Dokumentati-
n
on zu Ihrem Sonnenschutz.
Erstinbetriebnahme
Nach der Montage muss die Wetterstation für mindestens
n
30 Minuten dem Tageslicht ausgesetzt sein, danach ist das
Gerät betriebsbereit.
Technische Änderungen behalten wir uns vor
