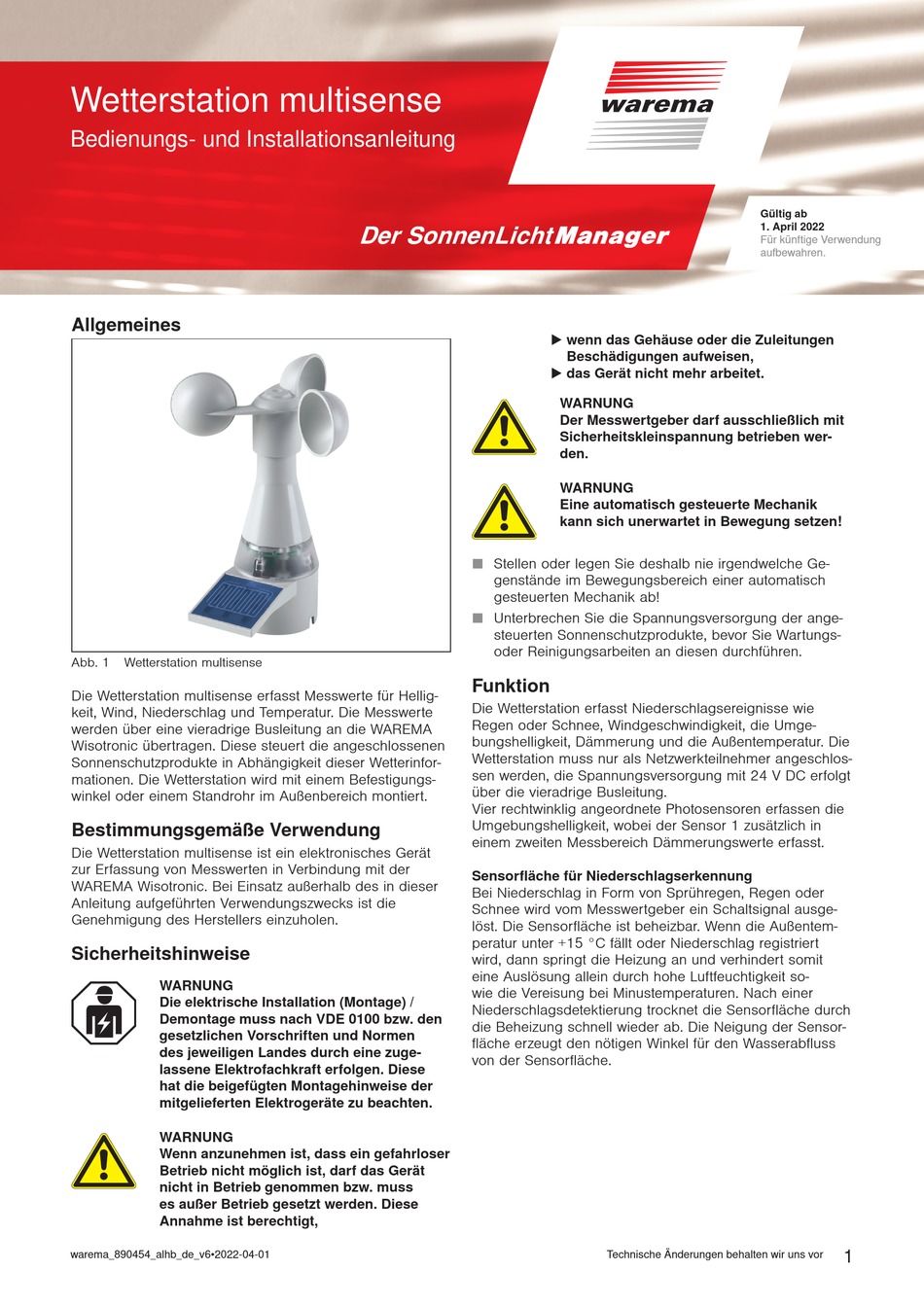

Wetterstation multisense
Bedienungs- und Installationsanleitung
Allgemeines
Abb. 1 Wetterstation multisense
Die Wetterstation multisense erfasst Messwerte für Hellig-
keit, Wind, Niederschlag und Temperatur. Die Messwerte
werden über eine vieradrige Busleitung an die WAREMA
Wisotronic übertragen. Diese steuert die angeschlossenen
Sonnenschutzprodukte in Abhängigkeit dieser Wetterinfor-
mationen. Die Wetterstation wird mit einem Befestigungs-
winkel oder einem Standrohr im Außenbereich montiert.
Bestimmungsgemäße Verwendung
Die Wetterstation multisense ist ein elektronisches Gerät
zur Erfassung von Messwerten in Verbindung mit der
WAREMA Wisotronic. Bei Einsatz außerhalb des in dieser
Anleitung aufgeführten Verwendungszwecks ist die
Genehmigung des Herstellers einzuholen.
Sicherheitshinweise
W ARNUNG
Die elektrische Installation (Montage) /
Demontage muss nach VDE 0100 bzw. den
gesetzlichen Vorschriften und Normen
des jeweiligen Landes durch eine zuge-
lassene Elektrofachkraft erfolgen. Diese
hat die beigefügten Montagehinweise der
mitgelieferten Elektrogeräte zu beachten.
W ARNUNG
Wenn anzunehmen ist, dass ein gefahrloser
Betrieb nicht möglich ist, darf das Gerät
nicht in Betrieb genommen bzw. muss
es außer Betrieb gesetzt werden. Diese
Annahme ist berechtigt,
warema_890454_alhb_de_v6•2022-04-01
 w enn das Gehäuse oder die Zuleitungen
Beschädigungen aufweisen,
 das Gerät nicht mehr arbeitet.
W ARNUNG
Der Messwertgeber darf ausschließlich mit
Sicherheitskleinspannung betrieben wer-
den.
W ARNUNG
Eine automatisch gesteuerte Mechanik
kann sich unerwartet in Bewegung setzen!
Stellen oder legen Sie deshalb nie irgendwelche Ge-
genstände im Bewegungsbereich einer automatisch
gesteuerten Mechanik ab!
Unterbrechen Sie die Spannungsversorgung der ange-
steuerten Sonnenschutzprodukte, bevor Sie Wartungs-
oder Reinigungsarbeiten an diesen durchführen.
Funktion
Die Wetterstation erfasst Niederschlagsereignisse wie
Regen oder Schnee, Windgeschwindigkeit, die Umge-
bungshelligkeit, Dämmerung und die Außentemperatur. Die
Wetterstation muss nur als Netzwerkteilnehmer angeschlos-
sen werden, die Spannungsversorgung mit 24 V DC erfolgt
über die vieradrige Busleitung.
Vier rechtwinklig angeordnete Photosensoren erfassen die
Umgebungshelligkeit, wobei der Sensor 1 zusätzlich in
einem zweiten Messbereich Dämmerungswerte erfasst.
Sensorfläche für Niederschlagserkennung
Bei Niederschlag in Form von Sprühregen, Regen oder
Schnee wird vom Messwertgeber ein Schaltsignal ausge-
löst. Die Sensorfläche ist beheizbar. Wenn die Außentem-
peratur unter +15 °C fällt oder Niederschlag registriert
wird, dann springt die Heizung an und verhindert somit
eine Auslösung allein durch hohe Luftfeuchtigkeit so-
wie die Vereisung bei Minustemperaturen. Nach einer
Niederschlagsdetektierung trocknet die Sensorfläche durch
die Beheizung schnell wieder ab. Die Neigung der Sensor-
fläche erzeugt den nötigen Winkel für den Wasserabfluss
von der Sensorfläche.
Technische Änderungen behalten wir uns vor
Gültig ab
1. April 2022
Für künftige Verwendung
aufbewahren.
