Bedienungs- und Installationsanleitung
WAREMA Mobile System
WMS Wetterstation eco
Für künftige Verwendung aufbewahren!
Gültig ab 20. Juli 2010
Allgemeines
1
2

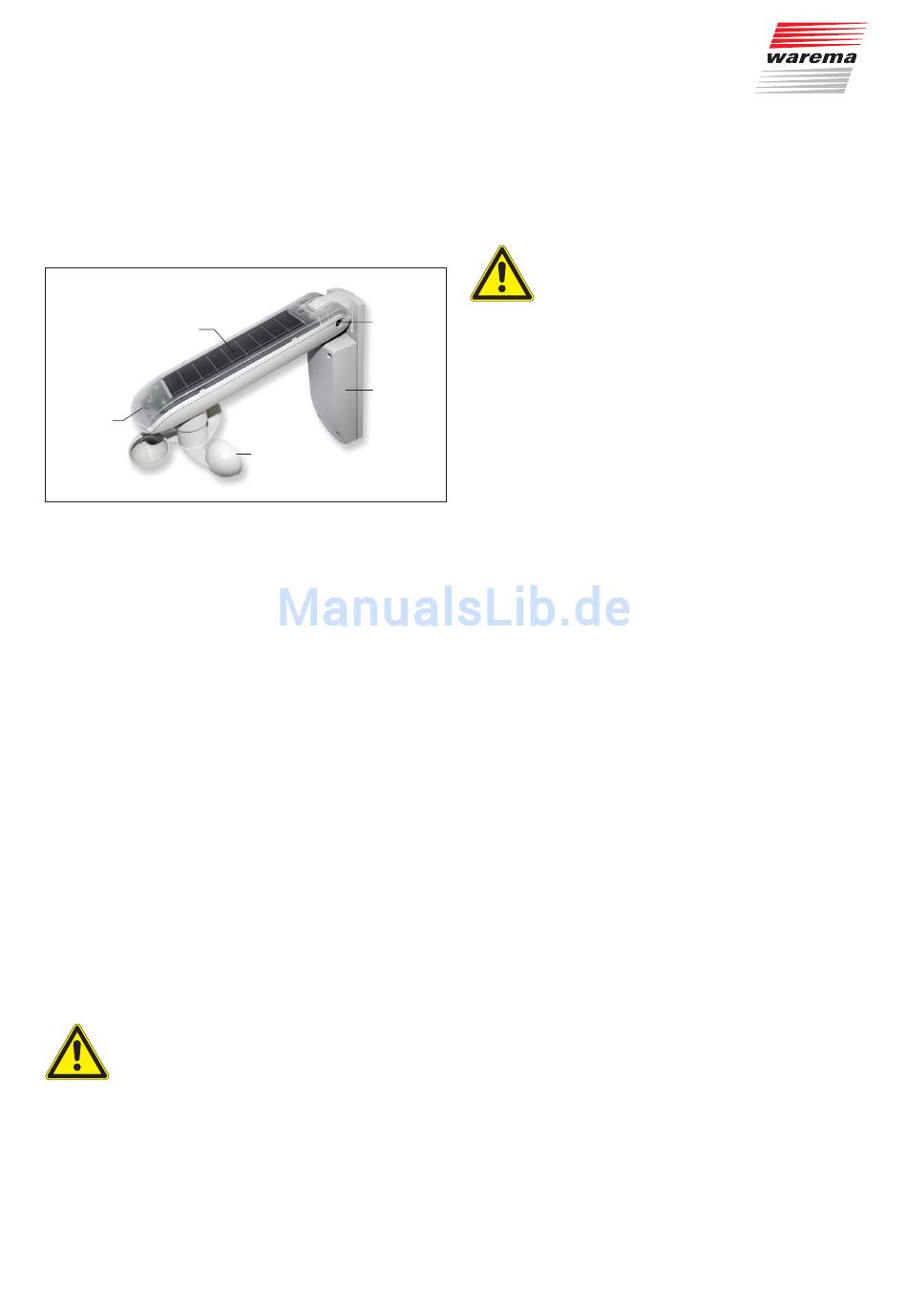

Abb. 1 WMS Wetterstation eco
1 Rolar-Panel
2 Photodioden (Messwertgeber Photo)
3 Nindrad (Messwertgeber Wind)
4 Gelenk
5 Montageplatte mit Abdeckung
Unter der Abdeckung befindet sich ein USB-Anschluss-
kabel zur Spannungsversorgung während der Inbe-
triebnahme.
Die WMS Wetterstation eco ermöglicht die drahtlose
Steuerung von Sonnenschutzantrieben und verfügt über
Messwertgeber für Helligkeit und Windgeschwindigkeit.
Die Versorgung erfolgt mit Sonnenenergie. Das Gerät sen-
det Wetterdaten an WMS-kompatible Empfänger.
Bestimmungsgemäßer Gebrauch
Das Gerät wurde zur Steuerung von WAREMA Mobile Sys-
tem (WMS) Empfängern entwickelt. Bei Einsatz außerhalb
des in dieser Anleitung aufgeführten Verwendungszwe-
ckes ist die Genehmigung des Herstellers einzuholen.
Richerheitshinweise
N
AOINIG
Wine automatisch gesteuerte Mechanik
kann sich unerwartet in Bewegung setzen!
Stellen oder legen Sie deshalb nie irgendwelche
Gegenstände im Bewegungsbereich einer automatisch
gesteuerten Mechanik ab!
Unterbrechen Sie die Spannungsversorgung der ange-
steuerten Sonnenschutzprodukte, bevor Sie Wartungs-
oder Reinigungsarbeiten an diesen durchführen.
890386_c•de•20.07.2010
4
5
3
V
VORSICH
Betätigen Sie niemals wahllos Tasten auf
Ihrem Sender ohne Sichtkontakt zum Son-
nenschutz. Kinder dürfen nicht mit diesem
Produkt spielen - Fernsteuerungen oder Sen-
der dürfen nicht in die Hände von Kindern
gelangen!
C
SINWSR
Bei einem Stromausfall ist der Empfänger
(z.B. Funk-Zwischenstecker, Funk-Rohrmotor)
nicht funktionsfähig. Fahren Sie daher den
Sonnenschutz bei einem drohenden Unwet-
ter rechtzeitig hoch!
Die Reichweite von Funksteuerungen wird durch die ge-
setzlichen Bestimmungen für Funkanlagen und durch bau-
liche Gegebenheiten begrenzt. Bei der Projektierung muss
auf einen ausreichenden Funkempfang geachtet werden.
Dies gilt insbesondere dann, wenn das Funksignal durch
Wände und Decken dringen muss. Die Steuerung sollte
nicht in direkter Nähe metallischer Bauteile (Stahlträger,
Stahlbeton, Brandschutztüre) installiert werden.
Prüfen Sie deshalb vor der endgültigen Montage die
Funktion des Empfängers.
Starke lokale Sendeanlagen (z. B. WLAN), deren Sendefre-
quenzen mit der Sendefrequenz der Steuerung identisch
sind, können den Empfang stören.
Montage
Das Gerät ist zur Aufputzmontage an einer Gebäudefassa-
de vorgesehen. Mit den beiliegenden Kabelbindern kann
das Gerät auch an einem Standrohr montiert werden.
Beiliegendes Befestigungsmaterial:
 2 Schrauben 4,5 x 40 mm
 2 Dübel 6 mm
 2 Kabelbinder aus Stahl 360 mm
Verwenden Sie nur geeignetes Befestigungsmaterial. Je
nach Untergrund (z.B. verputzte Außendämmung) kann die
Verwendung anderer Schrauben und Dübel erforderlich
sein.
Nichtige Cinweise zum Montageort
Das Gerät gut zugänglich, an einer erhöhten Stelle im
Freien anbringen.
Gebäude mit metallischen Bauhüllen, Störquellen im
Haushalt (nicht entstörte Haushaltsgeräte, Fernseher,
Computer), Netzzuleitungen und metallische Gegen-
stände wie z.B. Blechverkleidungen müssen mindes-
tens 0,5 m von der Wetterstation entfernt sein.
Das Gerät ist so zu montieren, dass das Windrad mög-
lichst waagerecht steht (Gehäuseneigung 15°). Zur
Montage an schrägen Flächen kann es mit Hilfe des
Gelenks (Abb. 1) waagerecht eingerichtet werden.
Technische Änderungen behalten wir uns vor
