Fadenleitsystem Montieren - Stoll Cms Adf-3 Anleitung

Montage und Inbetriebnahme
7
7.2 Maschine montieren

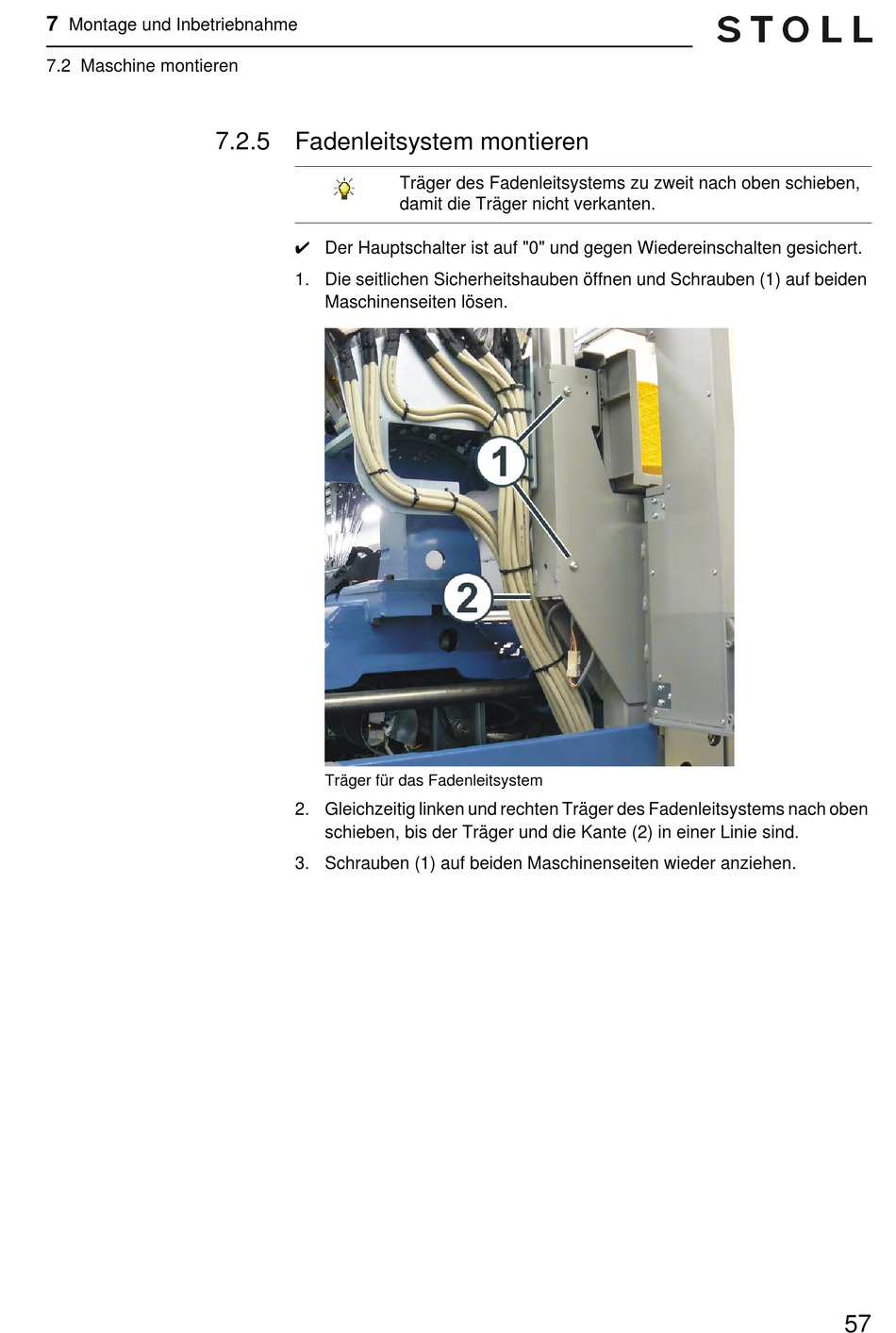

7.2.5 Fadenleitsystem montieren

Träger des Fadenleitsystems zu zweit nach oben schieben,
damit die Träger nicht verkanten.
✔ Der Hauptschalter ist auf "0" und gegen Wiedereinschalten gesichert.
1. Die seitlichen Sicherheitshauben öffnen und Schrauben (1) auf beiden
Maschinenseiten lösen.
Träger für das Fadenleitsystem
2. Gleichzeitig linken und rechten Träger des Fadenleitsystems nach oben
schieben, bis der Träger und die Kante (2) in einer Linie sind.
3. Schrauben (1) auf beiden Maschinenseiten wieder anziehen.

57
