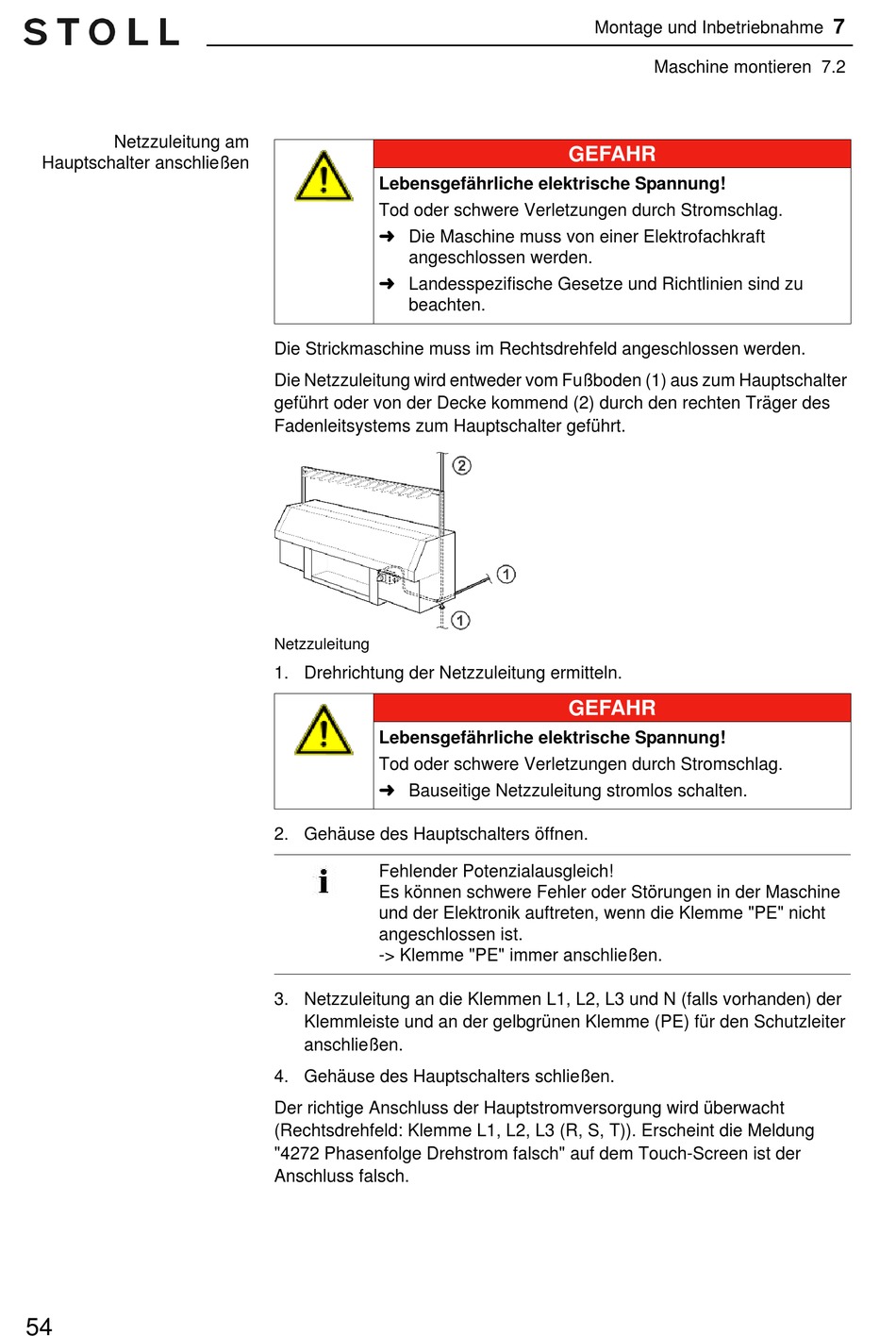

Netzzuleitung am
Hauptschalter anschließen
54
Lebensgefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch Stromschlag.
➜ Die Maschine muss von einer Elektrofachkraft
angeschlossen werden.
➜ Landesspezifische Gesetze und Richtlinien sind zu
beachten.
Die Strickmaschine muss im Rechtsdrehfeld angeschlossen werden.
Die Netzzuleitung wird entweder vom Fußboden (1) aus zum Hauptschalter
geführt oder von der Decke kommend (2) durch den rechten Träger des
Fadenleitsystems zum Hauptschalter geführt.
Netzzuleitung
1. Drehrichtung der Netzzuleitung ermitteln.
Lebensgefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch Stromschlag.
➜ Bauseitige Netzzuleitung stromlos schalten.
2. Gehäuse des Hauptschalters öffnen.
Fehlender Potenzialausgleich!
Es können schwere Fehler oder Störungen in der Maschine
und der Elektronik auftreten, wenn die Klemme "PE" nicht
angeschlossen ist.
-> Klemme "PE" immer anschließen.
3. Netzzuleitung an die Klemmen L1, L2, L3 und N (falls vorhanden) der
Klemmleiste und an der gelbgrünen Klemme (PE) für den Schutzleiter
anschließen.
4. Gehäuse des Hauptschalters schließen.
Der richtige Anschluss der Hauptstromversorgung wird überwacht
(Rechtsdrehfeld: Klemme L1, L2, L3 (R, S, T)). Erscheint die Meldung
"4272 Phasenfolge Drehstrom falsch" auf dem Touch-Screen ist der
Anschluss falsch.
