2.3.2 Schema des Kältemittelkreises
75 %
+2 °C –2 °C
1

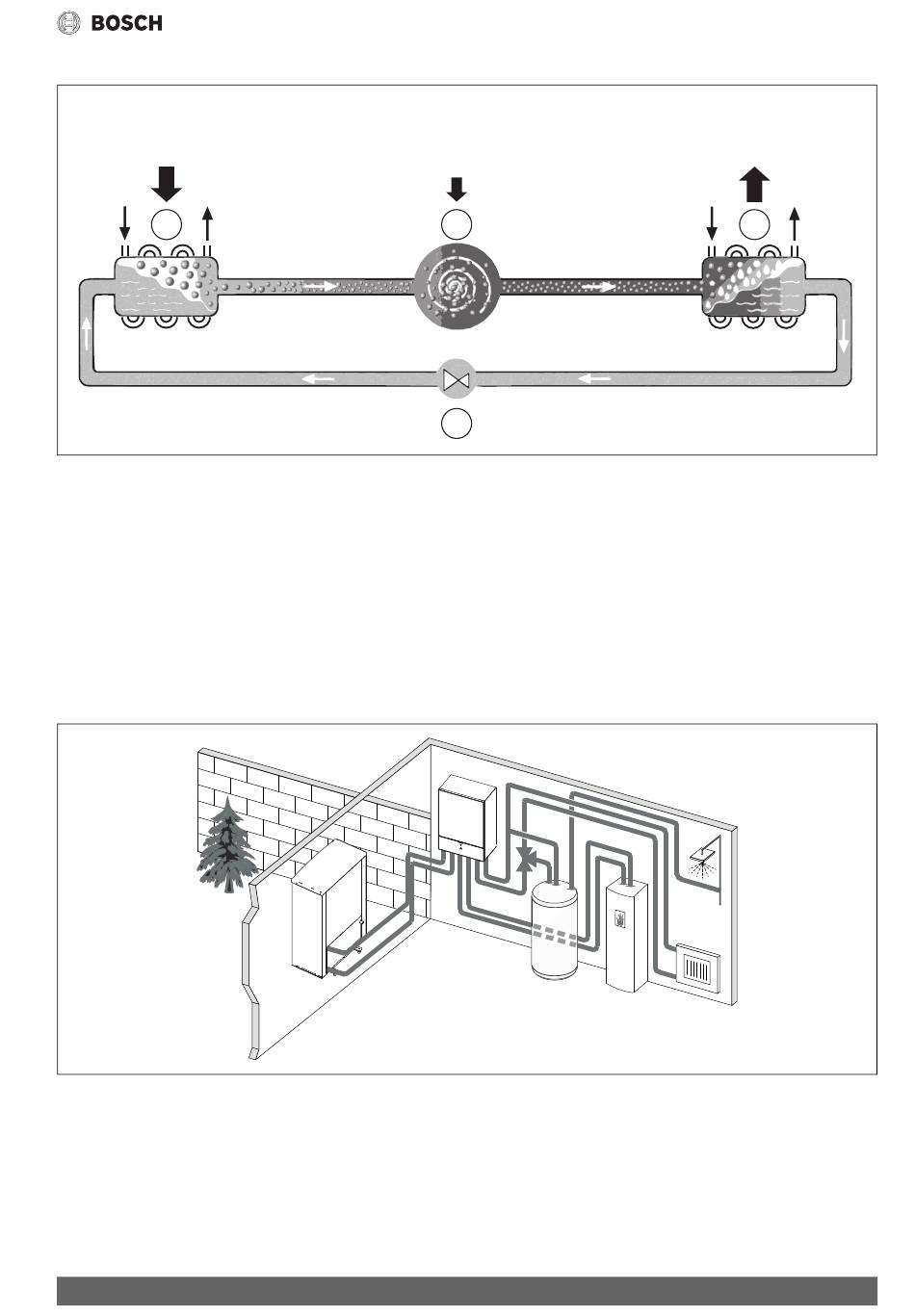

Bild 2 Funktionsprinzip des Kältemittelkreises in der Wärmepumpe
[1] Verdampfer
[2] Kompressor
[3] Verflüssiger
[4] Expansionsventil
2.4

Inneneinheit

Die Inneneinheit dient dazu, die aus der Wärmepumpe kommende Wär-
me in die Heizungsanlage und den Warmwasserspeicher zu verteilen.
Die Umwälzpumpe in der Inneneinheit ist drehzahlgesteuert, so dass die
Drehzahl bei geringem Bedarf automatisch abgesenkt wird. Dadurch
sinkt der Energieverbrauch.
Wenn der Wärmebedarf bei niedrigen Außentemperaturen höher ist,
kann ein Zuheizer erforderlich sein. Zuheizer können integriert oder ex-
Bild 3 Wärmepumpe Compress 7000i AW, Inneneinheit AWB ohne elektrischen Zuheizer, externer Warmwasserspeicher und externer Zuheizer
Compress 7001i/7400i AW AWB – 6721824527 (2021/09)
0 °C
–4,5 °C
25 %
2
88 °C
4
tern sein und werden über die Bedienung der Inneneinheit zu- oder ab-
geschaltet. Wenn die Wärmepumpe nur einen Teil des Energiebedarfs
für die Heizungsanlage abdeckt, wird die fehlende Heizleistung über den
Zuheizer ergänzt. Wenn die Heizungsanlage den benötigten Energiebe-
darf wieder abdeckt, wird der Zuheizer automatisch ausgeschaltet.
AWB
Wenn die Wärmepumpe Compress 7000i AW mit der Inneneinheit AWB
kombiniert wird und auch Warmwasser erzeugen soll, müssen ein exter-
ner Zuheizer sowie gegebenenfalls ein externer Warmwasserspeicher
angeschlossen werden. Der Wechsel zwischen Heizung und Warmwas-
ser erfolgt dann über ein externes 3-Wege-Ventil. Die Inneneinheit ver-
fügt über einen Mischer. Dieser regelt die Wärme vom externen Zuheizer,
der nach Bedarf gestartet wird.
