2.5
Wärmepumpe (Außeneinheit)
Die Heizungsanlage besteht aus zwei Teilen: der Wärmepumpen-Außen-
einheit CS3400iAWS im Freien und der Inneneinheit.
Ist in der Anlage Warmwasser angeschlossen, wird zwischen Heizwasser
und Warmwasser unterschieden. Das Heizwasser wird zu den Heizkör-
pern und/oder zur Fußbodenheizung geleitet. Das Warmwasser wird zu
der Dusche und zu den Wasserhähnen geleitet.
Die Außeneinheit schaltet ab, wenn die minimale bzw. maximale Außen-
temperatur erreicht ist. Heizung und Warmwasserbereitung werden
dann vom integrierten elektrischen Zuheizer / vom Kessel oder Gasgerät
bei einer bivalenten Anlage übernommen.
Bei CS3400iAWS 4-10 OR-S und CS3400iAWS 10-14 OR-T schaltet die
Außeneinheit ab, wenn die Außentemperatur unter –20 °C (ca.) sinkt
bzw. 45 °C (ca.) übersteigt.
2.5.1

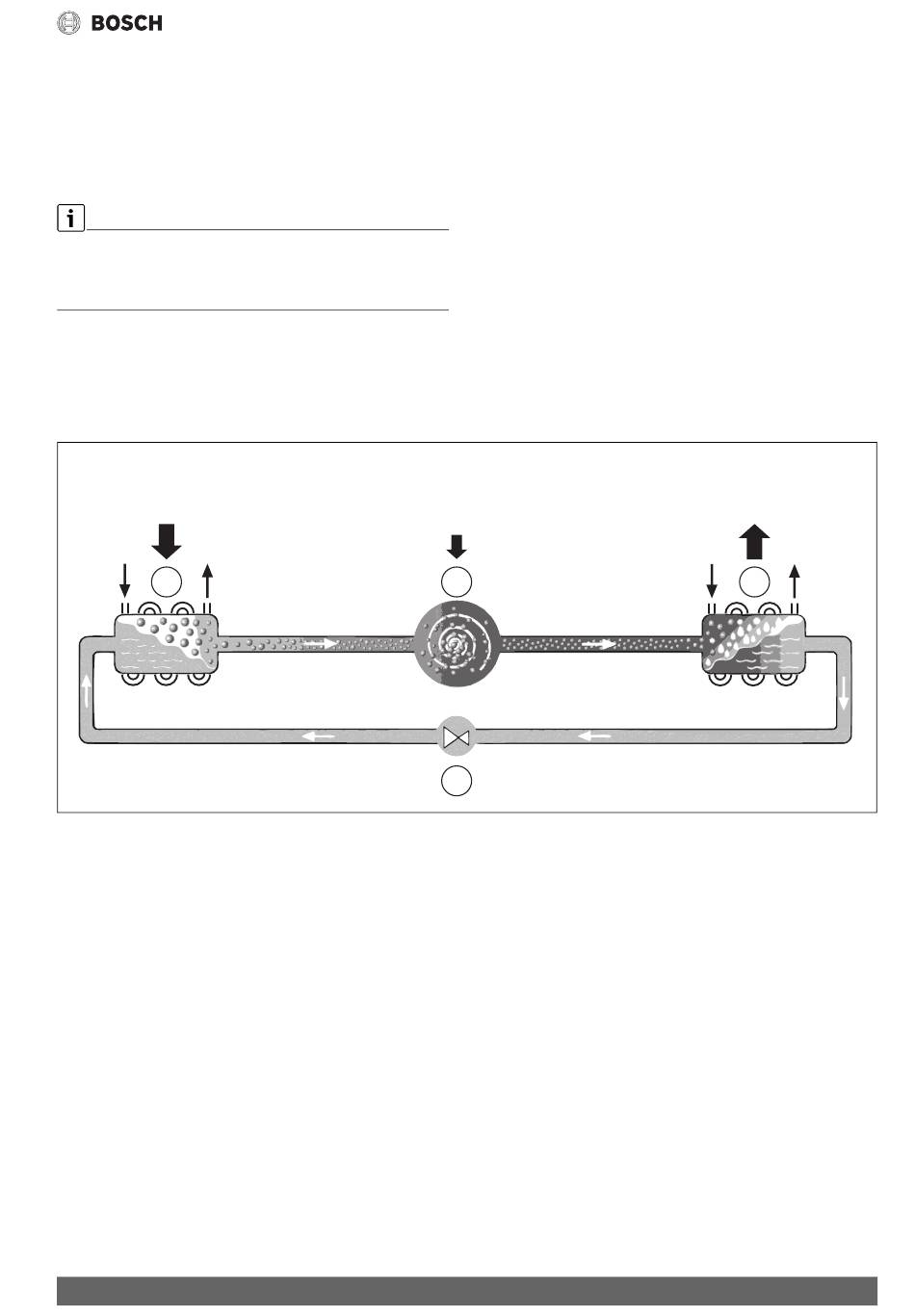

Schema des Kältemittelkreises
75 %
+2 °C
–2 °C
1
Bild 1
Funktionsprinzip des Kältemittelkreises in der Wärmepumpe
[1]
Verdampfer
[2]
Kompressor
[3]
Verflüssiger
[4]
Expansionsventil
2.6
Inneneinheit
Die Inneneinheit verteilt die von der Außeneinheit kommende Wärme in
die Heizungsanlage und den Warmwasserspeicher. Die Umwälzpumpe in
der Inneneinheit ist drehzahlgesteuert, sodass die Drehzahl bei gerin-
gem Bedarf automatisch abgesenkt wird. Dadurch sinkt der Energiever-
brauch.
Wenn der Wärmebedarf bei niedrigen Außentemperaturen höher ist,
kann ein Zuheizer erforderlich sein. Über die Bedieneinheit der Innen-
einheit können Zuheizer zu- oder abgeschaltet werden. Wenn die Außen-
einheit in Betrieb ist, erzeugt der Zuheizer nur die Differenz zwischen der
Leistung der Außeneinheit und der benötigten Wärme. Sobald die Au-
ßeneinheit die erforderliche Heizleistung wieder allein aufbringt, wird
der Zuheizer automatisch abgeschaltet. Der elektrische Zuheizer in der
Inneneinheit wird bedarfsgerecht stufig geschaltet.
AWS M
Wenn die Außeneinheit mit der Inneneinheit AWS M kombiniert ist, bil-
den sie gemeinsam eine komplette Heizungs- und Warmwasseranlage,
Compress 3400iAWS M – 6721821893 (2021/11)
0 °C
–4,5 °C
Bei CS3400iAWS 12-14 OR-S schaltet die Außeneinheit ab, wenn die
Außentemperatur unter –15 °C (ca.) sinkt bzw. 45 °C (ca.) übersteigt.
Die Außeneinheit hat die Aufgabe, Energie aus der Außenluft zu gewin-
nen und an die Inneneinheit zu übertragen.
Die Außeneinheit verfügt über eine Invertersteuerung, d. h., die Kom-
pressorgeschwindigkeit wird automatisch so variiert, dass genau die je-
weils benötigte Energiemenge geliefert wird. Auch das Gebläse ist
drehzahl-gesteuert und regelt seine Geschwindigkeit bedarfsabhängig.
Dadurch bleibt der Energieverbrauch möglichst niedrig.
Abtauung
Bei niedrigen Außentemperaturen kann sich auf dem Verdampfer Eis bil-
den. Dies ist ein natürlicher Vorgang. Wenn die Eisschicht so groß wird,
dass sie den Luftstrom durch den Verdampfer behindert, setzt eine auto-
matische Enteisung ein. Sobald das gesamte Eis getaut ist, kehrt die
Wärmepumpe in den Normalbetrieb zurück.
Bei niedrigeren Außentemperaturen wird zum Abtauen die Fließrichtung
des Kältemittels im Kreis über ein 4-Wege-Ventil umgekehrt, diese Art
der Abtauung wird als Kreislaufumkehr bezeichnet.
25 %
2
88 °C
4
da die Inneneinheit einen Warmwasserspeicher enthält. Der Wechsel
zwischen Heizung und Warmwasser erfolgt über ein internes 3-Wege-
Ventil. Der in der Inneneinheit integrierte elektrische Zuheizer wird nach
Bedarf gestartet.
Produktbeschreibung
100 %
+27 °C
+35 °C
3
50 °C
5
