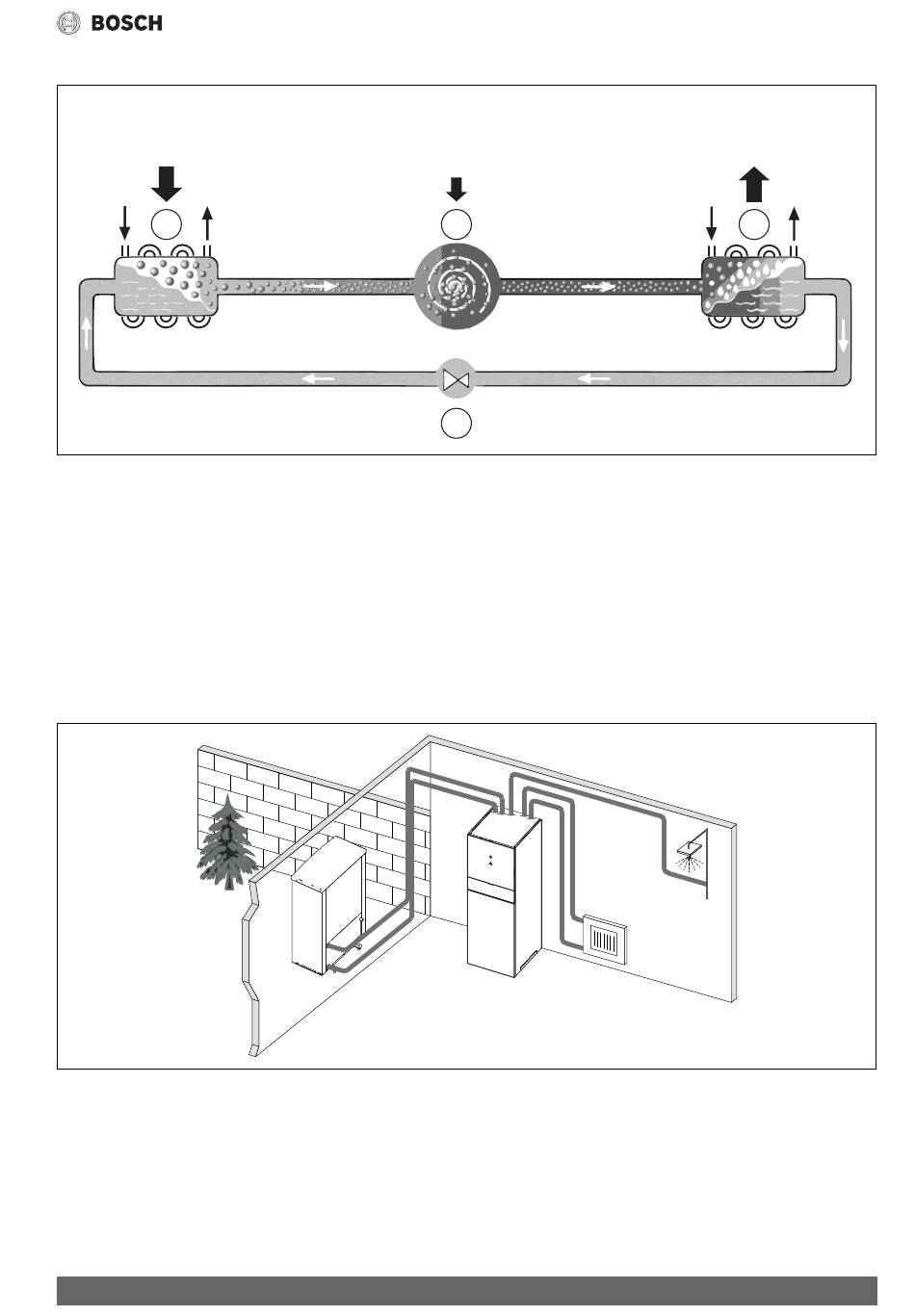

Schema des Kältemittelkreises
75 %
+2 °C
–2 °C
1
Bild 2
Funktionsprinzip des Kältemittelkreises in der Wärmepumpe
[1]
Verdampfer
[2]
Kompressor
[3]
Verflüssiger
[4]
Expansionsventil
2.4
Inneineinheit
Das Inneneinheit dient dazu, die aus der Wärmepumpe kommende Wär-
me in die Heizungsanlage und den Warmwasserspeicher zu verteilen.
Die Umwälzpumpe im Inneneinheit ist drehzahlgesteuert, sodass die
Drehzahl bei geringem Bedarf automatisch abgesenkt wird. Dadurch
sinkt der Energieverbrauch.
Wenn der Wärmebedarf bei niedrigen Außentemperaturen höher ist,
kann ein Zuheizer erforderlich sein. Zuheizer können integriert oder ex-
Bild 3
Wärmepumpe Compress 7000i AW, Inneneinheit AWM / AWMS mit integriertem Warmwasserspeicher und elektrischem Zuheizer
Compress 7000/7400i AWM/AWMS – 6721817554 (2019/12)
0 °C
–4,5 °C
25 %
2
88 °C
4
tern sein und werden über die Bedieneinheit im Inneneinheit zu- oder ab-
geschaltet. Wenn die Wärmepumpe nur einen Teil des Energiebedarfs
für die Heizungsanlage abdeckt, wird die fehlende Heizleistung über den
Zuheizer ergänzt. Wenn die Heizungsanlage den benötigten Energiebe-
darf wieder abdeckt, wird der Zuheizer automatisch ausgeschaltet.
AWM / AWMS
Wenn die Wärmepumpe Compress 7000i AW mit der Inneneinheit AWM
oder AWMS kombiniert wird, entsteht eine komplette Heizungs- und
Warmwasseranlage, da die Inneneinheit einen Warmwasserspeicher
enthält. Der Wechsel zwischen Heizung und Warmwasser erfolgt über
ein internes 3-Wege-Ventil. Der integrierte Zuheizer in der Inneneinheit
wird nach Bedarf gestartet.
Produktbeschreibung
100 %
+27 °C
+35 °C
3
50 °C
5
