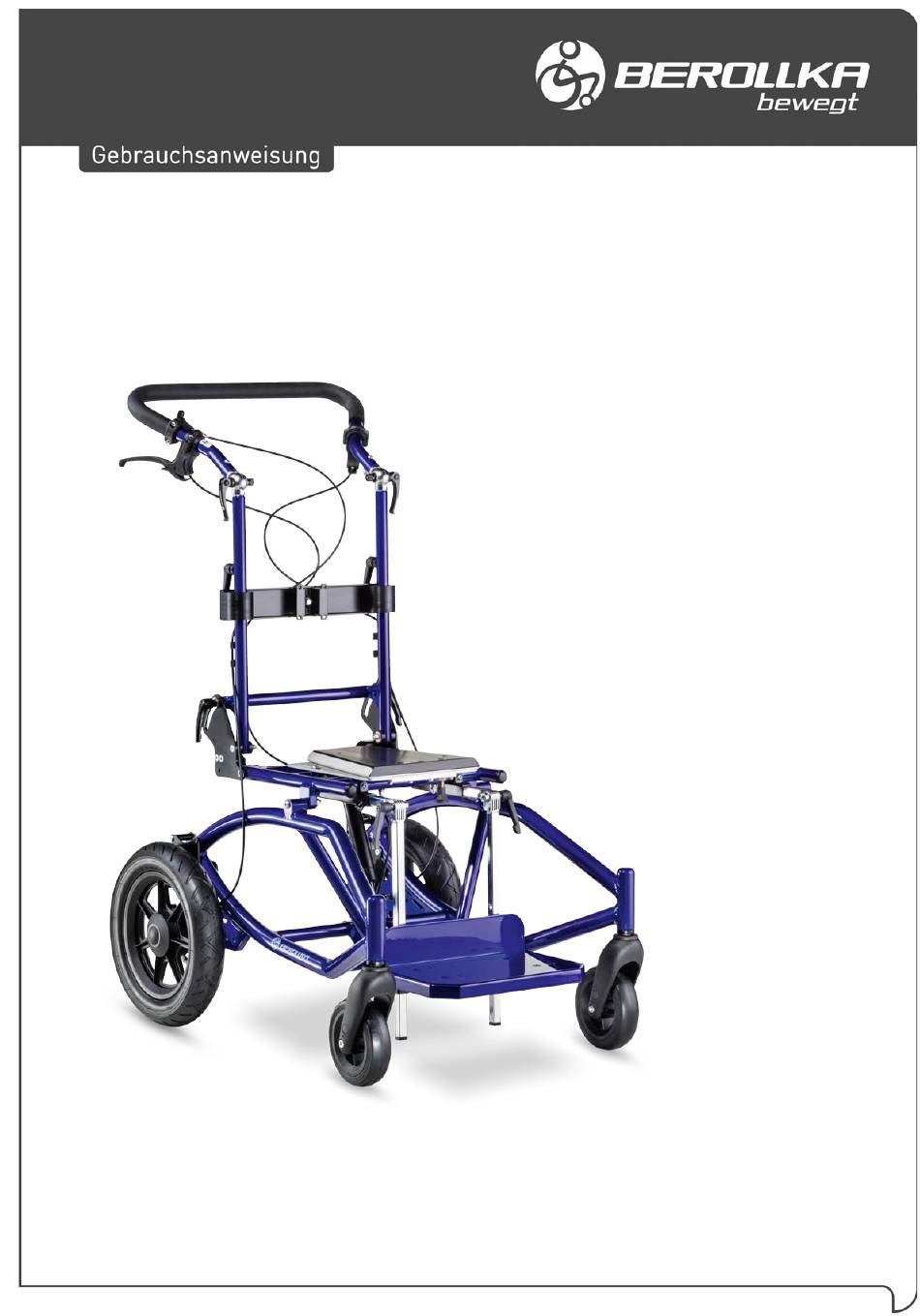

Funktionell und ultraleicht Stand 10/2021 Rev. 01...
Seite 2
Ihnen für das entgegengebrachte Vertrauen danken und freuen uns, dass Sie sich für ein Produkt von Berollka-aktiv entschieden haben. Das Untergestell B2 zeichnet sich durch Qualität, Sicherheit, einfache Bedienung und modernes Design aus. Das Sitzschalenuntergestell wurde individuell nach Maß auf ihre speziellen Anforderungen hin gefertigt.
Inhalt Inhalt Seite Allgemeine Informationen Zweckbestimmung / Indikation / Kontraindikation Allgemeine Sicherheitsinformationen Allgemeine Informationen zum Transport im Kraftfahrzeug Übersichtsdarstellung Untergestell B2 Handhabung bei Anlieferung Gebrauchsschulung Verstellmöglichkeiten * Sitzneigung * Rückenverstellung * Handbogen am Rücken * Antriebsräder 12“ mit Trommelbremse * Position der Antriebsräder in Lochplatte * Trapezwechseladapter Zubehör...
Seite 4
Wiedereinsatz Zusätzliche Hinweise * Garantie * Typenschild * Konformitätserklärung Diese Anleitung soll Ihnen helfen, sich mit Ihrem neuen Untergestell vertraut zu machen. Sie soll Ihnen zahlreiche Tipps und Anregungen geben, so dass Ihr Berollka-aktiv Untergestell ein verlässlicher Partner sein wird.
Allgemeine Informationen Vor Inbetriebnahme muss der Anwender und Fachhändler diese Anleitung gelesen und verstanden haben. Sehbehinderte finden auf unserer Webseite www.berollka.de diese Gebrauchsanweisung als PDF-Datei. Bei Fragen oder Anmerkungen, wenden Sie sich bitte an Ihren Fachhändler oder unser Team (+49 - 7261 - 7351 - 0).
Seite 6
Die Bezüge bestehen zu 100% aus Polyester bzw. Polyamid-Textil- Substrat und sind schwer entflammbar (nach DIN EN 1021-1+2). Verladen und Transport Das Sitzschalen-Untergestell B2 kann zum Transport im Auto handlicher zusammengefaltet werden. Klappen Sie hierzu den Rücken nach vorne auf die Sitzfläche. Zusätzlich kann das Gelenk am Handbogen des Rückens gelöst werden und der Handbogen kann nach unten geklappt...
Zweckbestimmung / Indikation / Kontraindikation Zweckbestimmung Das Sitzschalenuntergestell B2 dient zur Aufnahme einer Sitzschale oder eines anatomischen Sitzsystems, die bei speziellen Krankheitsbildern, wie z.B. infantiler Cerebralparese, Myelodysplasie, Muskeldystrophie oder Krankheiten mit skoliotischen Wirbelsäulendeformierungen zum Einsatz kommen. Indikationen • Cerebralparese • Myelodysplasie •...
Hitzequellen aus. Es besteht u. U. Verbrennungsgefahr an der Oberfläche von Sitz und Armlehnen. • Maximale Zuladung beträgt beim B2 max. 90 kg (inbegriffen Person, evtl. Zubehör und Sitzschale) • schwerwiegende Vorkommnisse*, die in Zusammenhang mit dem Produkt auftreten, sind dem Hersteller und der zuständigen Behörde des Mitgliedstaats, in dem der Anwender...
Crash-Test nach ISO 7176-19 bestanden haben. Erfolgreich getestete Untergestelle sind auf dem angebrachten Typenschild mit dem Symbol für den Befestigungspunkt versehen. Der B2 ist erfolgreich nach ISO 7176-19 getestet und somit als Sitz in einem Kraftfahrzeug zugelassen, vorausgesetzt verfügt über...
Seite 10
Allgemeine Informationen zum Transport im Kraftfahrzeug Hinweis! Bei Verwendung des Untergestelles als Sitz im Kraftfahrzeug ausschließlich die mit dem Symbol für den Befestigungspunkt gekennzeichneten Stellen verwenden. Diese befinden sich in der Regel hinten links und rechts (1) und vorne links und rechts. (2) Wichtig! Folgende Punkte sind zu beachten: •...
Seite 11
Allgemeine Informationen zum Transport im Kraftfahrzeug Informationen zur Befestigung des Untergestelles und des Insassen beim Transport im Kraftfahrzeug Die Sicherheitsgurte dürfen bei Gebrauch weder verdreht, noch über Bauteile geführt und dadurch vom Körper ferngehalten werden. Sie müssen ohne den Benutzerkomfort zu beeinträchtigen eng anliegen und fest sitzen.
Übersicht Übersichtsdarstellung des Fahrgestells B2 Das Fahrgestell B2 dient ausschließlich zur Aufnahme von Sitzschalen und Sitzsystemen für gehunfähige und gehbehinderte Menschen zum individuellen Gebrauch bei Selbst- und Fremdbeförderung. Die untenstehende Abbildung soll Ihnen die Bezeichnung der wichtigsten Bauteile an dem Fahrgestell zeigen, sowie die Begriffe, die Sie beim Lesen dieser Gebrauchsanweisung wiederfinden.
Beachten Sie bitte, daß die Sitzschale, der Rücken mit Handbogen und die Fußbretthalter nicht zum Anheben oder Tragen Ihres Fahrgestells verwendet werden dürfen. Transport Das Sitzschalen-Untergestell B2 kann zum Transport im Auto handlicher zusammengefaltet werden. Klappen Sie dazu den Rücken nach vorne auf die Sitzfläche. Zusätzlich kann das Gelenk am Handbogen des Rückens gelöst werden und der Handbogen kann nach unten geklappt...
Position. Das Fahrgestell soll Stufe für Stufe herunterrollen. Achtung: Die Haltepunkte für den Transport des Fahrgestells B2 sind ausschließlich der Rahmen und die Schiebegriffe. Überprüfen Sie bitte, daß der Handbogen am Rücken und die Klemmhebel der Höhenverstellung fest montiert sind!
Verstellmöglichkeiten Da jede Behinderung anders ist, werden unterschiedliche Anforderungen an ein Fahrgestell gestellt. Oder anders betrachtet, kann das Fahrgestell B2 für verschiedene Behinderungen eingesetzt werden, indem bestimmte Einstellungsänderungen vorgenommen werden. Ihr Fahrgestell hat verschiedene Bauteile, die Sie selbst nach Bedarf einstellen oder verändern können.
Verstellmöglichkeiten Rückenverstellung Der Rückenrahmen läßt sich im Winkel von 90° bis 120° stufenlos verstellen. Die Verstellung erfolgt über die beiden seitlich eingeschraubten Klemmhebel. Durch Lösen der Klemmhebel kann der Rücken nach vorne oder hinten geschwenkt werden. Beachten Sie daß die Verstellung nicht unter Belastung durchgeführt werden darf.
Verstellmöglichkeiten Handbogen am Rücken Der Handbogen am Rücken kann in der Höhe um 10cm über die 2 Klemmhebel am Rückenrohr verstellt werden. Außerdem kann der Handbogen über die Gelenke (mit Schnellspanner) im Winkel individuell eingestellt werden. Durch das Einstellen einer angenehmen Schiebehöhe des Handbogens wird das Schieben des Fahrgestells für die Begleitperson erleichtert.
Position Antriebsräder in Lochplatte Die Position der Antriebsräder in der Lochplatte und somit der Radstand ist ein Kriterium für ein leichtes, bequemes und angenehmes Fahren. Ihr Berollka Sitzschalenuntergestell bietet Ihnen daher viele Möglichkeiten, das Fahrgestell Ihren Bedürfnissen entsprechend einzustellen. In der Lochplatte sind 6 Positionen möglich.
Seite 19
Verstellmöglichkeiten Einstellen des Arretierbolzens Nach der Montage des Trapezadapterunterteils auf dem Untergestell, muss die richtige Position des schwarzen oberen Trapezadapters überprüft und gegebenenfalls eingestellt werden! Sie haben die Möglichkeit je nach Sitzschalenuntergestell den Arretierbolzen in eine der 3 Positionen in der Klemmplatte am Trapezadapter zu montieren. Arretierbolzen einzuschrauben Schraubensicherungslack einzukleben, sowie mit der Konter-...
B. eine Stufe zu überfahren. Der Ankippbügel wird innen am Rahmen montiert. Rückenführung Die Rückenführung am Sitzschalenuntergestell B2 dient zur Führung des Rückenteils der Sitzschale beim Verstellen des Rückenwinkels. Dabei bewegt sich die Aufnahme am Sitzschalenrücken in der Rückenführung nach oben bzw. nach unten.
Beim Überfahren von Hindernissen bzw. Stufen muß die Kippsicherung um 180° nach vorne eingeschwenkt werden, um ein Aufsetzen zu vermeiden. Fußbrett Für das Fahrgestell B2 gibt es verschiedene Fußbrettvarianten die am Sitzrahmen befestigt werden. Das Fußbrett wird mit Kniewinkel an den unter dem Sitzrahmen befestigten Kniewinkelaufnahmen befestigt.
Zubehör Armlehnen Montage Set Das Montage-Set der Armlehnen kann seitlich an einer Sitzschale befestigt werden. Durch ziehen am Schieber, kann das Armpolster zusätzlich in der Höhe verstellt werden Achtung: Der Abstand zwischen Armlehne und Antriebsrad muss mindestens 25mm betragen -> Quetschgefahr !!!
Das Sitzschalenuntergestell erfüllt die Anforderungen der ISO 7176-8 Anforderungen Die Maße des B2 entsprechen folgender Radkombination, in der Standard Position: 12“ Antriebsräder und 7“ Vorderräder. Das UG ist gemessen in horizontaler Sitzposition und vertikaler Rückenposition sowie ohne Trapezadapter. Wir bieten verschiedene Typen von Fußbretter und Trapezadapter an.
Materialien des Untergestelles Materialien des Untergestelles In der folgenden Tabelle finden Sie eine Liste mit den an ihrem Untergestell verwendeten Materialien. Baugruppe Material Oberfläche Rahmenteile AlMg4MN G33 / AlMgSi 0,5 pulverbeschichtet Anbauteile AlMgSi1 / S235J pulverbeschichtet Verbindungsteile S235JR pulverbeschichtet/ und Schrauben 1.4301 / 1.4305 verchromt Klemmhebel...
Wartung und Pflege Wartung und Pflege Die Verantwortlichkeit für die Wartung des medizinischen Hilfsmittels bzw. Therapiegerätes liegt in der Verantwortung des Eigentümers bzw. Besitzers des Produktes. Die Nichteinhaltung der Wartungen bzw. der Wartungsintervalle gemäß dem Zeitplan der Bedienungsanleitung des Produktes kann das Erlöschen der Garantie dieses Produktes zur Folge haben.
Seite 26
Wartung und Pflege Den Luftdruck der Bereifung müssen Sie regelmäßig prüfen. Achten Sie deshalb vor jeder Fahrt auf den korrekten Luftdruck der Antriebsräder: Antriebsräder Normalbereifung 12“ x 1/2 x 2 ¼ max. 2 bar Lenkräder Luftbereifung 7“ max. 2 - 2,5 bar •...
Seite 27
Wartung und Pflege Wartung Zeitintervall Anleitung 1. Tag Lesen Sie die Anleitung sorgfältig vor dem Gebrauch des Produktes und bewahren Sie diese für die spätere Verwendung Verstauen Sie das Werkzeug auf/an dem Produkt Täglich Benutzen Sie ein trockenes Tuch zur Reinigung Optische Inspektion.
Wiedereinsatz Wiedereinsatz Das Produkt B2 wurde so konzipiert, dass es nach Durchführung verschiedener Maßnahmen und der Freigabe für den Wiedereinsatz geeignet ist. Lebensdauer Nach den Kriterien über Qualität und Sicherheit beim Wiedereinsatz von Reha-Produkten, können wir als Hersteller eine Lebensdauer von 7 Jahren zuverlässig garantieren.
Seite 29
Wiedereinsatz / Kontrolle Wiedereinsatz-Check: Optische Kontrolle Produkt auf Sauberkeit prüfen ggf. gründlich reinigen oder desinfizieren Kontrolle des Oberflächenschutzes (Chrom, Lack,..) Rahmen und Bauteile auf Beschädigungen überprüfen Schiebebügelüberzüge auf Beschädigungen und hygienische Zustände überprüfen, reinigen und/oder ggf. ersetzen Mechanische Kontrolle ...
Seite 30
liegt eine Gebrauchsanweisung bei (ggf. unter www.berollka.de downloaden) Eine Checkliste für Untergestelle steht auf unserer Webseite (www.berollka.de/downloads) als Download bereit. Im Allgemeinen muss der Fachhändler aufgrund des Zustandes bezüglich Sicherheit, des bisherigen Gebrauchs und der Hygienevorschriften überprüfen ob Mängel vorhanden sind und bei Bedarf müssen die entsprechenden Teile ersetzt werden.
Untergestell zu folgender Garantieleistung: 2 Jahre Garantie auf Rahmen (auf Fabrikations- oder Materialfehler) Berollka-aktiv übernimmt keine Gewährleistung für Schäden, die aus unsachgemäßer oder nicht fachgerechter Montage und/oder Reparatur, durch Vernachlässigung und Verschleiß sowie durch Veränderungen von Baugruppen durch den Benutzer oder Dritte entstanden sind.
Zusätzliche Hinweise Typenschild Das Typenschild befindet sich gut sichtbar auf einem Rahmenquerrohr. Typenschild B2 Zeichenerklärung: CE-Kennzeichnung Gebrauchsanleitung beachten Crash-getestet; entspricht den Anforderungen der ISO 7176-19:2008; als Sitz in Motorfahrzeugen zugelassen Nicht Crash-getestet; NICHT als Sitz in Motorfahrzeugen zugelassen Produktbezeichnung Seriennummer Herstellungsdatum Max.
Verordnung (EU) 2017/745 über Medizinprodukte entspricht. We, Berollka-aktiv Rollstuhltechnik GmbH, declare under our sole responsibility that the product(s) to which this declaration relates, is a class 1 Medical Device, and is in conformity with the requirements of the Regulation (EU) 2017/745 on medical devices Sinsheim, 10.06.2021...
Seite 34
Zusätzliche Hinweise ACHTUNG: Für Schäden aufgrund von Kombinationen unserer Untergestelle mit Fremdprodukten jeglicher Art, die unter Umständen erhebliche Gefahren in sich bergen, können wir keine Haftung übernehmen. Es sei denn, dass eine ausdrückliche Freigabe eines solchen Produktes durch unser Haus vorliegt. ACHTUNG: Durch den ständigen Gebrauch Ihres Untergestells können sich bestimmte Schrauben, Muttern und Speichen lockern.
