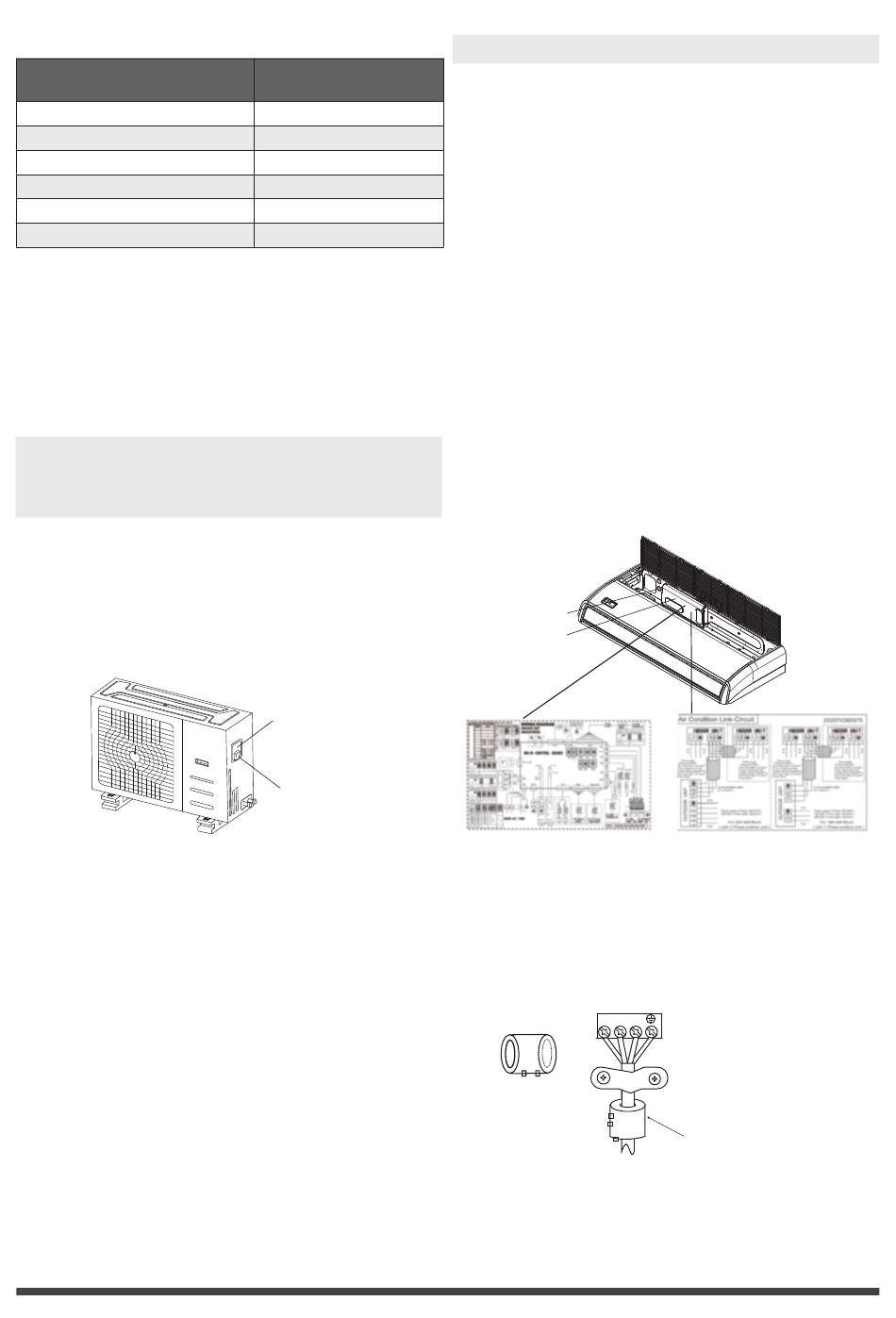

Verkabelung Inneneinheit - INVENTOR V7KI-18WiFiR/U7RS-18 Installationshandbuch

Tabelle 8.2: Andere Bereiche
Nennstrom des Geräts (A)
>3 und ≤6
>6 und ≤10
>10 und ≤16
>16 und ≤25
>25 und ≤32
>32 und ≤40
b. Entfernen Sie mit einem Kabelabstreifer die elasti-
sche Isolierung an beiden Enden des Signalkabels,
um ungefähr 15cm (5.9") der enthaltenen Kabel zu
enthüllen.
c. Schneiden Sie die Isolierung von den Enden der
Adern ab.
d. Mit Hilfe einer Kabelpresse, drücken Sie die Kabel-
verbinder an die Enden der Kabel auf
HINWEIS: Beim Anschluss der Kabel müssen Sie un-
bedingt dem Schaltplan auf der Innenseite der Abde-
ckung des Elektrokastens folgen.
2. Nehmen Sie die Abdeckung des Elektrokastens der
Inneneinheit ab. Wenn keine Abdeckung an der
Außeneinheit vorhanden ist, demontieren Sie die
Schrauben von der Wartungsplatine und entfernen
die Schutztafel. (Siehe Abb. 8.1, 8.2)
3. Schließen Sie die Kabelverbinder an die Klemmen an
Ordnen Sie die Farben / Etiketten der Kabel den
Etiketten der Klemmleiste zu und schrauben Sie den
Kabelverbinder jedes Kabels auf die entsprechende
Klemme.
4. Befestigen Sie das Kabel mit der Kabelklemme.
5. Isolieren Sie die Kabel, die nicht benutzt wurden, mit
einem Isolierband. Sorgen Sie dafür, dass sich die Kabel
weit entfernt von Elektroteilen und Metallzubehör
befinden.
6. Setzen Sie die Abdeckung des Steuerkastens wieder auf.
◄ Seite 24 ►
Nennquerschnittfläche
(mm )
2
0.75
1
1.5
2.5
4
6
.
Abdeckung
Schraube
Abb. 8.1

Verkabelung Inneneinheit

1. Bereiten Sie das Kabel für den Anschluss vor
a. Entfernen Sie mit einem Kabelabstreifer die elasti-
sche Isolierung an beiden Enden des Signalkabels,
um ungefähr 15cm (5.9") des Kabels zu enthüllen.
b. Schneiden Sie die Isolierung von den Enden der
Adern ab.
c. Mit Hilfe einer Kabelpresse, drücken Sie die Kabel-
verbinder an die Enden der Kabel auf.
2. Entfernen Sie die Abdeckung des elektrischen
Steuerkastens an Ihrer Inneneinheit.
3. Führen Sie das Netzkabel und das Signalkabel
durch den Kabeldurchgang.
4. Schließen Sie die Kabelverbinder an die Klemmen
an.
Ordnen Sie die Farben / Etiketten der Kabel den Eti-
ketten der Klemmleiste zu und schrauben Sie den
Kabelverbinder jedes Kabels auf die entsprechen-
de Klemme. Siehe Seriennummer und Schaltplan
auf der Abdeckung des Steuerkastens .
Kabelaus-
gang
Steuerkas-
ten
Verkabelungsplan
Magnetring (falls enthalten und den anderen Bauteilen
beigefügt)
Schaltplan
Abb. 8.3
Ziehen Sie das Band
durch die Öffnung
des Magnetrings, um
diesen am Kabel zu
befestigen
Abb. 8.4
