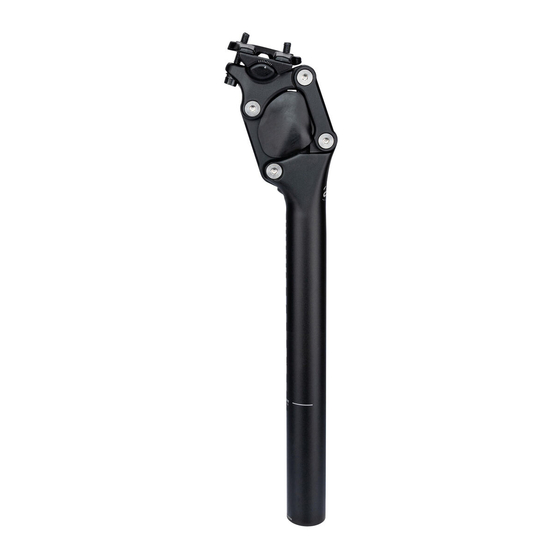

Inhaltszusammenfassung für CON-TEC SP-060

  • Seite 1 62.3° 367.7 234.5 ±0.50...
  • Seite 3: Einstellung Der Federvorspannung

    Bedienungsanleitung Parallelogrammsattelstütze  1. Einstellung der Federvorspannung    a. Der Einstellknopf für die Federvorspannung der Sattelstütze befindet sich an  der Unterseite des Sattelstützenrohres.  b. Zum Einstellen der Federvorspannung:  Schritt 1: Mit einem 6 mm Inbusschlüssel die Blockiereinheit lösen.  Schritt 2: Mit einem 10 mm Inbusschlüssel die Vorspannungsschraube        Im Uhrzeigersinn für eine festere Einstellung drehen  Gegen den Uhrzeigersinn für eine weichere Einstellung drehen        Schritt 3: Die Vorspannungsschraube mit der Blockiereinheit sichern.    Sattelstützenunterrohr    Schritt 2  Vorspannungsschraube  Schritt 3  Schritt 1  Blockiereinheit      c. Dabei muss die Vorspannungsmarkierung im Inneren des  Sattelstützenunterrohres unbedingt beachtet werden. Bewegen sie die  Vorspannungseinheit zur Einstellung nur innerhalb der Markierung, ohne das  Maximum bzw. das Minimum zu überschreiten, um eine einwandfreie  Funktion der Sattelstütze zu gewährleisten.    Bei minimaler Vorspannung ist  Maximale Vorspannung ist bei  die Vorspannungseinheit in der  Erreichen der Markierung für das ...
  • Seite 4 2. Einstellung des seitlichen Spiels    Seitliches Spiel (laterale Bewegung der Sattelspitze) kann durch extremen  Gebrauch bzw. Verschleiß entstehen. Durch folgende Maßnahmen können Sie  aber den verantwortlichen Lagerpunkt einfach identifizieren und das Lager  einstellen:    a. Unter Benutzung eines 2.5 mm Inbus‐Schlüssels die Blockiereinheit  entfernen.  b. Mit einem 4 mm Inbus‐Schlüssel die Lagerverschraubung vorsichtig anziehen,  um das Spiel zu beseitigen.  c. Blockiereinheit mit 2.5 mm Inbus‐Schlüssel und 3~4Nm Drehmoment wieder  einschrauben.    Einstellung.  a   Lösen.  c  Sichern.        WARNUNG!  Falls  Sie  die  Warnungen  und  Sicherheitshinweise  nicht  beachten,  kann  das  Produkt  beschädigt  werden und es kann zu Verletzungen führen. ...
  • Seite 5 Owner instruction suspension seatpost  1. Pre‐load adjustment    a. The pre‐load adjust plug is in the bottom of the seat tube that can be used to  adjust the pre‐load of the suspension seat post.    b. When adjusting the pre‐load plug ,  step1: loose the stop nut with 6mm allen key.  step2: to turn the adjust plug with 10mm allen key, turning the plug clockwise  make the seat post stiffer, or turning the plug counterclockwise makes  the seat post softer.    step3: tighten the stop nut to prevent the pre‐load adjust plug from loosing.        Seat tube    Step2.  Pre‐load adjust plug  Step3.  Step1.  Stop nut      c. There is a pre‐load indication etching mark in the inner of the seat tube. Set  the plug between the pre‐load travel mark without exceeding the maximum  and the minimum line can keep the post in the best function. The figure  shows the min pre‐load and max pre‐load condition    In the min pre‐load condition, the  In the max pre‐load condition, the  plug is closed to the C‐clip plug aligns the max line  C‐clip   ...
  • Seite 6 2. Side‐play adjustment      Side‐play (lateral movement of saddle nose) could be developed over a time of  heavy riding. You can determine which pivot is in playing and get rid of this play  easily by following steps.    a. Use a 2.5mm allen key to remove the stop screw.  b. Use a 4mm allen key to tighten the screw to decrease play.  c. To re‐tighten the 2.5mm hex screw up to 3~4Nm torque.      Step2.  A   Step1.  B    C  Step3.                WARNING!  Failure  to  comply  with  the  given  warnings  and  instructions  may  cause  serious  damage  to  the  product and/or serious injuries. ...
  • Seite 7 Mode d´emploi tige de selle à suspension  1. Réglage de la précharge    a. Vous trouvez le boulon de réglage au bas de la tube de tige de selle.  b. Pour définir la précharge:  Etape 1:    Resoudrez le boulon de blocage avec une clé hexagonale de          6 mm.  Etape 2:    Ajustez le boulon de pécharge à l´aide d´une clé hexagonale de          10 mm:  en tournant dans le sens des aiguilles d'une montre pour rendre  le ressort plus dur,  en tournant contre le sens des aiguilles d´une montre pour le  rendre plus doux.      Etape 3:    Pour assurer reserrez le boulon de blocage.      Tube de tige de selle  Etape 2  Boulon de réglage de la précharge  Etape 3  Etape 1  Boulon de blocage ...
  • Seite 8 3. Réglage du jeu latérale    Jeu latérale (déplacement latéral du point de selle) peut survenir par usage  extreme. Par les mesures suivantes, vous pouvez facilement identifier le pivot  responsable et fixer‐le:    a. Supprimez le boulon de blocage en usant une clé hexagonale de 2.5 mm.  b. Serrez à l'aide d'une clé hexagonalede 4 mm le boulon pivotale doucement  pour enlever le jeu.  c. Revissez le boulon de blocage avec une clé hexagonale de 2.5 mm et 3~4Nm  de force de serrage.    Justage.  a   Dévisser.    c  Visser.        ATTENTION!  Tout non‐respect des mises en gardes et des consignes d'utilisation risque d'endommager le produit  et de causer des blessures graves.  Veuillez lire ce mode d'emploi dans son intégralité avant d'utiliser votre tige de selle. Toute utilisation  inadéquate de cette tige de selle risque d'endommager le produit ou de causer des blessures.  N'utilisez que des pièces d'origine CT. En effet, toute utilisation d'autres pièces de rechange annule la  garantie  de  votre  tige  de  selle  et  risque  de  l'endommager.  Ceci  pourrait  causer  un  accident,  des  blessures graves ou même mortelles. ...
  • Seite 9 Gebruiksaanwijzing parallelogram zadelpen  1. Instelling van de veer‐voorspanning    a. De instelknop voor de veer‐voorspanning van de zadelpen zit op de  onderkant van de zadelpen.  b. Het instellen van de veer‐voorspanning:  Stap 1: Met een 6 mm inbus‐sleutel het blokkeer‐element los maken.  Stap 2: Met een 10 mm inbus‐sleutel de voorspan‐bout        naar rechts draaien voor een vastere instelling.  naar links draaien voor een zachtere instelling.        Stap 3: De voorspan‐bout met het blokkeer‐element borgen.    Zadelpen onderkant    Stap 2  Voorspan‐bout  Stap 3  Stap 1  Blokkeer‐element      c. Het merkteken in de binnenkant van de zadelpen dient hierbij in acht  genomen te worden. De instelling van het voorspan‐element mag alleen  binnen het merkteken gebeuren, het maximum resp. het minimum mag niet  boven uit het merkteken gaan, alleen zo kan voor een correcte functie van de  zadelpen gegarandeerd worden.    Bij minimale voorspanning zit het Maximale voorspanning tot aan  voorspan‐element dicht aan de ...
  • Seite 10 2. Instelling van de zijwaardse speling    Zijwaardse speling (laterale beweging van zadelneus) kan door extreem gebruik  resp. slijtage ontstaan. Door volgende maatregels kan de hiervoor  verantwoordelijke positie van de lager makkelijk bepaald en de lager ingesteld  worden:    a. Door gebruik van een 2.5 mm inbus‐sleutel het blokkeer‐element  verwijderen.  b. Met een 4 mm inbus‐sleutel de schroefkoppeling van de lager voorzichtig  aantrekken, om de speling weg te nemen.  c. Blokkeer‐element met 2.5 mm inbus‐sleutel en 3~4Nm draaimoment weer  inschroeven.    Instelling.  Losdraaien.    a   c  Borgen.              WAARSCHUWING!  Indien u van de waarschuwingen en veiligheidsinstructies geen notitie gaat nemen, kan het product  beschadigd worden en daardoor ongelukken met lichamelijke letsels kunnen veroorzaken.  Leest  u  deze  gebruiksaanwijzing  zorgvuldig  door,  voordat  u  uw  zadelpen  gaat  gebruiken.  Bij  onjuist  gebruik van uw zadelpen kunnen defecten optreden. Gebruik alleen originele onderdelen. Door het ...
