Bedienungsanleitung

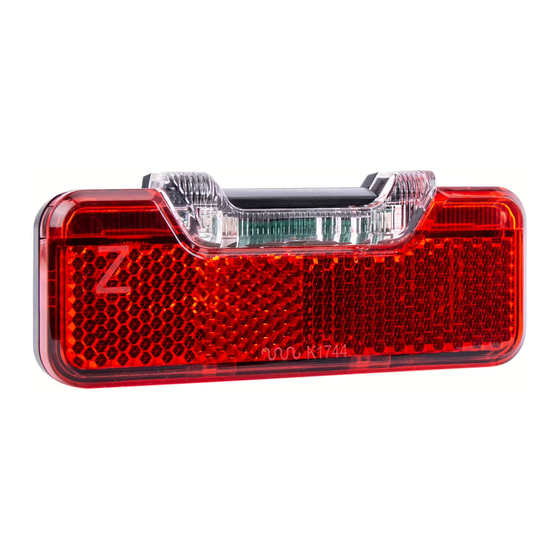

Dynamo LED-Rücklicht
CTL-135
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Die Bedienungsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige Hinweise zur Sicherheit, Montage und Entsorgung. Machen Sie
sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen
Sie das Gerät nur wie beschrieben und in den angegebenen Einsatzbereichen. Bewahren Sie diese
Bedienungsanleitung gut auf und geben Sie diese bei der Weitergabe des Gerätes bitte mit.
Verwendete Symbole
Grüner Punkt - Recycling von Verpackungen
Symbol zur Erkennung von Elektro und Elektronikgeräten
Prüfzeichen des Kraftfahrt-Bundesamtes
K XXXX
(K mit nachfolgender Zulassungsnummer)
Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich zum Einsatz an Fahrrädern vorgesehen und dient als Schlussleuchte
(Rücklicht). Dieses Rücklicht ist entsprechend derzeit gültiger StVZO als Schlussleuchte zugelassen.
Das Gerät ist zur Verwendung im Außenbereich bestimmt.
WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, denn es besteht
Erstickungsgefahr durch das Verschlucken von Verpackungsteilen. Halten Sie das Gerät stets von
Kindern fern. Das Gerät ist kein Spielzeug! Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten physischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht
von Kindern ohne Beaufsichtigung durchgeführt werden. Nehmen Sie das Gerät keinesfalls
auseinander. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer
entstehen. Lassen Sie Reparaturen nur von Fachkräften durchführen.
Sicherheitshinweise
- Nicht in das Rücklicht blicken.
- Das Rücklicht muss so angebaut und eingestellt werden, dass die Bezugsachse parallel zur
Fahrzeuglängsmittelebene und parallel zur Fahrbahn liegt.
- Die Lichtverteilung darf nicht verdeckt werden, auch nicht teilweise.
- Die LEDs sind nicht austauschbar. Bei Ausfall einer LED ist die gesamte Leuchte auszutauschen
- - Anbau des Scheinwerfers bzw. der Schlussleuchte darf nur an Fahrrädern mit
Wechselspannungsversorgung erfolgen.
- Es wird darauf hingewiesen, dass eine Verwendung der DC-Version nur an Fahrrädern mit elektrischer
Tretunterstützung erlaubt ist, wenn nach entladungsbedingter Abschaltung des
Unterstützungsantriebs noch eine ununterbrochene Stromversorgung der Beleuchtungsanlage über
mindestens zwei Stunden gewährleistet ist, oder wenn der Antriebsmotor als Lichtmaschine
übergangsweise benutzt werden kann, um auch weiterhin die Lichtanlage mit Strom zu versorgen.
- Ich denke der kann so übernommen werden..
Manual_TL-135
LED-Rücklicht und Rückstrahler
1
2
3
4
5
Abgebildete Komponenten
Rücklicht
1
2 LEDs Rücklicht
2
Integrierter Rückstrahler
3
Befestigungsschrauben
4
Kabel-Anschluss für Dynamo bzw. Frontscheinwerfer
5
Montage LED-Rücklicht
Befestigen Sie das Rücklicht am Gepäckträger Ihres Fahrrades. Benutzen Sie hierzu die
1
mitgelieferten Schrauben und Muttern.
Anschluss an das Lichtsystem
An der Rückseite des Rücklichts 1 befindet sich die Kontaktstecker 5 zum Anschluss an das
Lichtsysten. Stecken Sie die nicht isolierten Leitungsenden entsprechend der Polarität auf die
Kontakte.
Schwarzes Kabel = stromführend
Schwarz-weißes Kabel = Masse
Einstellung Rücklicht
Bezugsachse
90 °
Vorderseite
Achtung:
Überprüfen Sie regelmäßig die richtige Einstellung und Anbauhöhe Ihres Rücklichtes. Das Rücklicht
muss in einem Bereich von 250 bis 1200 mm über der Fahrbahn montiert werden. Es muss so
angebaut und eingestellt werden, dass die Bezugsachse parallel zur Fahrzeuglängsmittelebene und
parallel zur Fahrbahn liegt (siehe Abbildung).Schlussleuchte(n) und Scheinwerfer dürfen nur
gemeinsam einzuschalten sein, wenn sie mit Hilfe einer Lichtmaschine betrieben werden.
Rückseite
Bezugsachse
90 °
