Bedienungsanleitung Fahrrad
LED-Akkuleuchten-Set
DLUX micro power 80
DLUX micro power 120

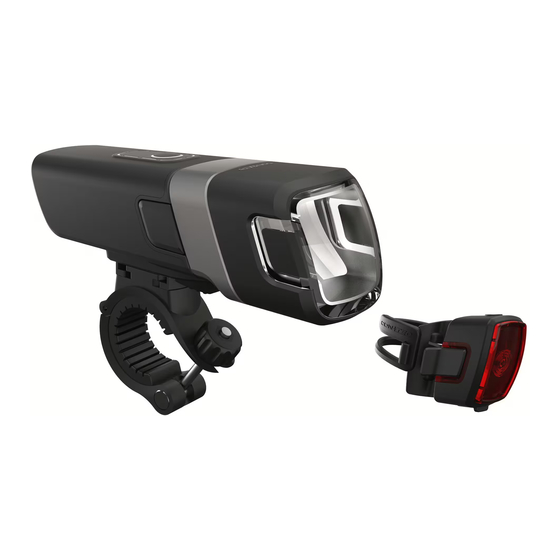

Lieferumfang
• Akku-Frontscheinwerfer • Lenkerklemmhalter
mit Lampenkopf • Einleger für Ø 25-30mm
(wechselbar) • Einleger für Ø 30-35mm
•
Adapterkabel USB-C auf USB-A Adapterkabel Micro-USB auf USB-A
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Das Gerät ist vorgesehen zum Einsatz an Fahrrädern und dient der Fahrbahnausleuchtung. Dieser
Scheinwerfer ist entsprechend derzeit gültiger StVZO als alleinige Beleuchtung an allen Fahrrädern
zugelassen. Das Gerät ist zur Verwendung im Außenbereich bestimmt.
Sicherheitshinweise
- Nicht in den Scheinwerfer blicken.
- Richten Sie den Scheinwerfer nicht direkt auf Menschen oder Tiere.
- Der Lichtkegel des Scheinwerfers muss immer in Fahrtrichtung geradeaus zeigen und darf andere
Verkehrsteilnehmer nicht blenden.
- Die Lichtverteilung darf nicht verdeckt werden, auch nicht teilweise.
- Die LED ist nicht austauschbar. Bei Ausfall der LED ist der gesamte Lampenkopf auszutauschen.
WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, denn es besteht
Erstickungsgefahr durch das Verschlucken von Verpackungsteilen. Halten Sie das Gerät stets von Kindern
fern. Das Gerät ist kein Spielzeug! Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen
wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Nehmen Sie das Gerät keinesfalls auseinander. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen. Lassen Sie Reparaturen nur von Fachkräften durchführen.
Manual_DLUX micro power 80/120
Montage / Demontage
Lenkerklemmhalter
Vorbereitung: passendem Einleger (Ø 25-30mm oder
Ø 30-35mm) anhand gegebener Lenkergröße auswählen und
in den Lenkerklemmhalter einlegen
Schelle um den Lenker legen und Griffmutter einhaken
Griffmutter handfest anziehen
Frontscheinwerfer
Montage
2.
1. Frontscheinwerfer auf hinterer Kante des Halters
auflegen
2. Nach unten drücken bis der Frontscheinwerfer in
• Akkurücklicht
den Klemmhalter einrastet
• Befestigungsclip
• Gummiriemen
Ausrichten
Richten Sie den Scheinwerfer so aus, dass der Lichtkegel bis ca. 10 Meter vor dem Rad auf die Fahrbahn reicht (siehe
Abbildung). Der Scheinwerfer muss in einem Bereich von 400 bis 1200 mm über der Fahrbahn montiert werden.
Achtung!
Überprüfen Sie regelmäßig die richtige Einstellung und Anbauhöhe Ihres Scheinwerfers.
Demontage
2.
1.
1.
1. Lösetaste auf Unterseite betätigen und
Frontscheinwerfer abheben (2.)
Zentrieren Neigung
Betrieb
Ein- / Ausschalten
Zum Ein- und Ausschalten die Taste jeweils für 2 Sekunden gedrückt halten
Helligkeitsstufen
Der Frontscheinwerfer verfügt über 4 anwählbare Helligkeitsstufe.
Die Aktivierung der jeweils nächst helleren Stufe erfolgt durch einen kurzen Tastendruck.
Nach der höchsten folgt wieder die kleinste Helligkeitsstufe.
Anzeige Batteriezustand / Helligkeitstufen
100 %
75 %
50 %
25 %
Die Zustandsanzeigen erlischen nach 10 Sekunden automatisch und
werden beim nächsten Tastendruck reaktiviert.
Stufe 2 Stufe 3
Version Stufe 1
20 Lux 40 Lux 60 Lux
80Lux
20 Lux 40 Lux 80 Lux
120Lux
Low-Battery-Modus
Ab einer verbleibenden Akkukapazität von 4% limitiert der Frontscheinwerfer die Helligkeit auf Stufe 1
Die unterste LED der Battierezustandsanzeige blinkt rot.
Temperaturüberwachung
Bei Überhitzung des Lampenkopfes limitiert der Frontscheinwerfer die Helligkeit auf Stufe 1 bis die
normale Betriebstemperatur wieder erreicht ist.
Powerbank-Funktion
Der Frontscheinwerfer kann zum Laden von mobilen USB-Geräten
genutzt werden. Das Laden beginnt automatisch, sobald ein USB-Gerät
in die USB-C Buchse eingesteckt wird.
Die Funktion steht im Low-Battery-Modus nicht zur Verfügung.
Laden
Der interne Akku des Frontscheinwerfer wird über eine USB-
Spannungsquelle geladen. Das mitgelieferte Adapterkabel wird dazu in
die USB-C Buchse eingesteckt. Der aktuelle Ladezustand wird beim
Laden angezeigt.
4
3
2
1
Stufe 4
80 Lux
120 Lux
USB-C Buchse
