CON-TEC CTL-335 E Bedienungsanleitung

Bedienungsanleitung
E-Bike LED-Rücklicht
CTL-335 E / CTL-335 ES
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Die Bedienungsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige Hinweise zur Sicherheit, Montage und Entsorgung. Machen Sie
sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen
Sie das Gerät nur wie beschrieben und in den angegebenen Einsatzbereichen. Bewahren Sie diese
Bedienungsanleitung gut auf und geben Sie diese bei der Weitergabe des Gerätes bitte mit.
Verwendete Symbole
Grüner Punkt - Recycling von Verpackungen
Symbol zur Erkennung von Elektro und Elektronikgeräten
Prüfzeichen des Kraftfahrt-Bundesamtes
K XXXX
(K mit nachfolgender Zulassungsnummer)
Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich zum Einsatz an Fahrrädern mit Trethilfe (EBike) vorgesehen und
dient als Schlussleuchte (Rücklicht). Dieses Rücklicht ist entsprechend derzeit gültiger StVZO als
Schlussleuchte zugelassen. Das Gerät ist zur Verwendung im Außenbereich bestimmt.
Hinweis:
Das Rücklicht darf nur an E-Bikes installiert werden, die eine der folgenden Bedingungen
erfüllen. Wenn nach entladungsbedingter Abschaltung des Unterstützungsantriebs noch eine
ununterbrochene Stromversorgung der Beleuchtungsanlage über mindestens zwei Stunden
gewährleistet ist oder der Antriebsmotor als Lichtmaschine übergangsweise benutzt werden kann,
um auch weiterhin die Lichtanlage mit Strom zu versorgen.
WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial, denn es besteht
Erstickungsgefahr durch das Verschlucken von Verpackungsteilen. Halten Sie das Gerät stets
von Kindern fern. Das Gerät ist kein Spielzeug! Dieses Gerät kann von Kindern ab 8 Jahren
und darüber sowie von Personen mit verringerten physischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung
dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Nehmen Sie das Gerät
keinesfalls auseinander. Durch unsachgemäße Reparaturen können erhebliche Gefahren für
den Benutzer entstehen. Lassen Sie Reparaturen nur von Fachkräften durchführen.
Manual_TL-335 E
Sicherheitshinweise
- Nicht in das Rücklicht blicken.
- Das Rücklicht muss so angebaut und eingestellt werden, dass die Bezugsachse parallel zur
Fahrzeuglängsmittelebene und parallel zur Fahrbahn liegt.
- Die Lichtverteilung darf nicht verdeckt werden, auch nicht teilweise.
- Die LEDs sind nicht austauschbar. Bei Ausfall einer LED ist die gesamte Leuchte auszutauschen.
LED-Rücklicht und Rückstrahler
1
2
3
4
5
Abgebildete Komponenten

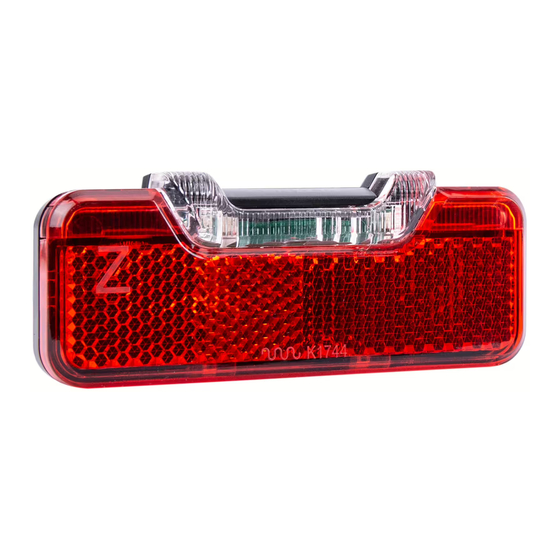

Rücklicht
1
2 LEDs Rücklicht
2
Integrierter Rückstrahler
3
Befestigungsschrauben
4
Kabel-Anschluss für Strom bzw. Frontscheinwerfer
5
Montage LED-Rücklicht
Befestigen Sie das Rücklicht am Gepäckträger Ihres Fahrrades. Benutzen Sie hierzu die
1
mitgelieferten Schrauben und Muttern.
Anschluss an das E-Bike System
An der Rückseite des Rücklichts 1 befindet sich die Kontaktstecker
E-Bike System. Stecken Sie die nicht isolierten Leitungsenden entsprechend der Polarität auf die
Kontakte.
Schwarzes Kabel = stromführend
Schwarz-weißes Kabel = Masse
Einstellung Rücklicht
Bezugsachse
90 °
Achtung:
Überprüfen Sie regelmäßig die richtige Einstellung und Anbauhöhe Ihres Rücklichtes. Das Rücklicht
muss in einem Bereich von 250 bis 1200 mm über der Fahrbahn montiert werden. Es muss so
angebaut und eingestellt werden, dass die Bezugsachse parallel zur Fahrzeuglängsmittelebene und
parallel zur Fahrbahn liegt (siehe Abbildung).
Bedienung
Vorderseite
Das Rücklicht wird über E-Bike System Ein- und Ausgeschaltet. Kontrollieren Sie regelmäßig die
ordnungsgemäße Funktion. Eine Einstellung bzw. ein „anlernen" ist für die Bremsanzeigefunktion
(TL-335 E-Stop) nicht notwendig. Sie ist automatisch mit dem Anschluss an den Scheinwerfer aktiv.
Achtung: TL-335 E Stop: Die Bremsanzeigefunktion ist kein Bremslicht
Rückseite
5 zum Anschluss an das
Bezugsachse
90 °
