Einstellung Der Federvorspannung - CON-TEC SP-060 Bedienungsanleitung

Bedienungsanleitung Parallelogrammsattelstütze
1. Einstellung der Federvorspannung
a. Der Einstellknopf für die Federvorspannung der Sattelstütze befindet sich an
der Unterseite des Sattelstützenrohres.
b. Zum Einstellen der Federvorspannung:
Schritt 1: Mit einem 6 mm Inbusschlüssel die Blockiereinheit lösen.
Schritt 2: Mit einem 10 mm Inbusschlüssel die Vorspannungsschraube
Im Uhrzeigersinn für eine festere Einstellung drehen
Gegen den Uhrzeigersinn für eine weichere Einstellung drehen
Schritt 3: Die Vorspannungsschraube mit der Blockiereinheit sichern.

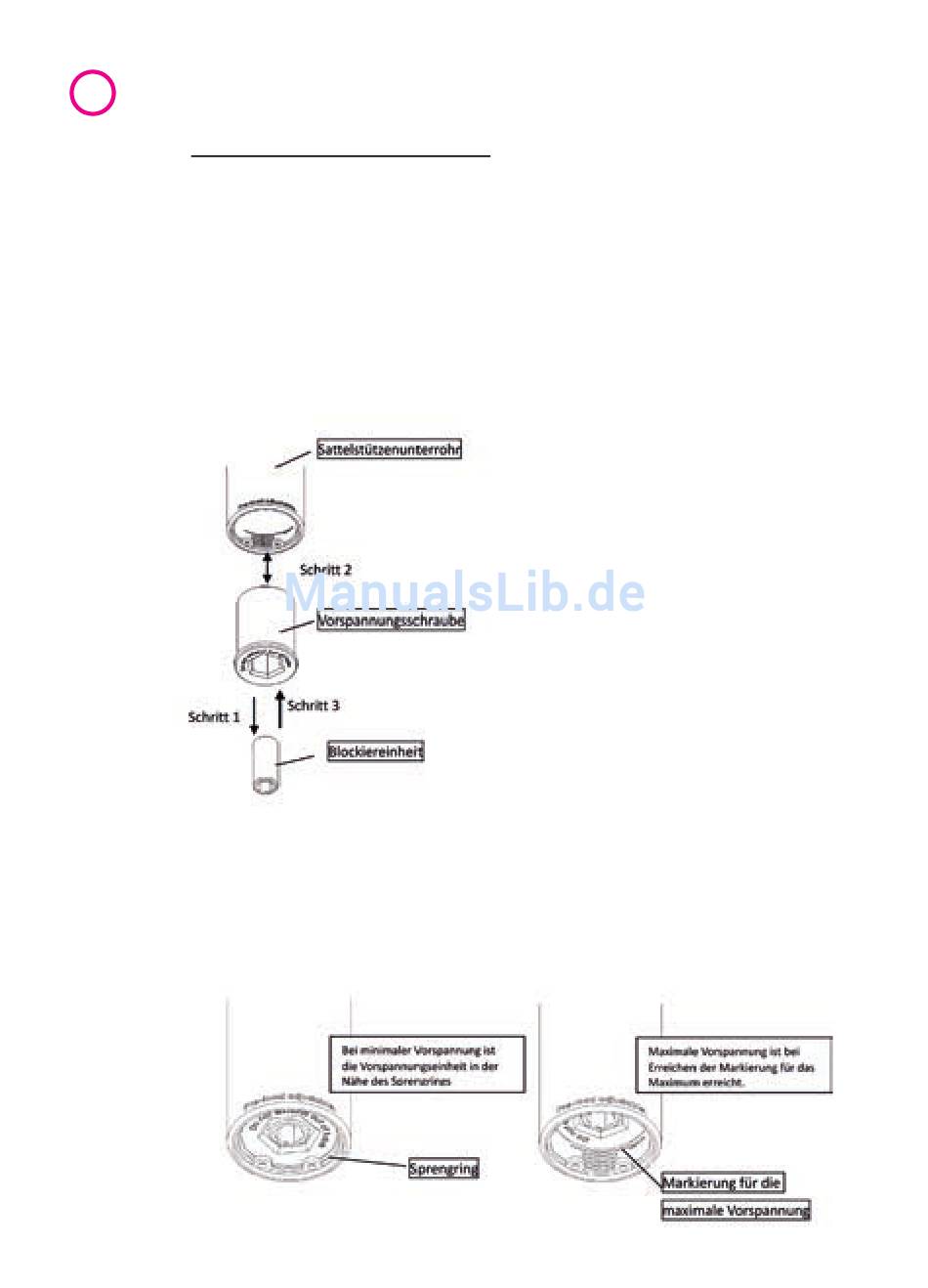

Sattelstützenunterrohr
Schritt 2
Vorspannungsschraube
Schritt 3
Schritt 1
Blockiereinheit
c. Dabei muss die Vorspannungsmarkierung im Inneren des
Sattelstützenunterrohres unbedingt beachtet werden. Bewegen sie die
Vorspannungseinheit zur Einstellung nur innerhalb der Markierung, ohne das
Maximum bzw. das Minimum zu überschreiten, um eine einwandfreie
Funktion der Sattelstütze zu gewährleisten.
Bei minimaler Vorspannung ist
die Vorspannungseinheit in der
Nähe des Sprengrings
Sprengring
Maximale Vorspannung ist bei
Erreichen der Markierung für das
Maximum erreicht.
Markierung für die
maximale Vorspannung
