CON-TEC HL-3000 E Bedienungsanleitung

Bedienungsanleitung
CONTEC LED-Scheinwerfer
HL-3000 E
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes.
Die Bedienungsanleitung ist Bestandteil dieses Gerätes und enthält
wichtige Hinweise zur Sicherheit, Montage und Entsorgung.
Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und
Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie be-
schrieben und in den angegebenen Einsatzbereichen.
Bewahren Sie diese Bedienungsanleitung gut auf und geben Sie diese
bei der Weitergabe des Gerätes bitte mit.
Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich zum Einsatz an E-Bike Fahrrädern vorge-
sehen und dient der Fahrbahnausleuchtung. Dieser LED-Scheinwerfer
ist entsprechend derzeit gültiger StVZO als Beleuchtung zugelassen.
Die Lichtverteilung darf durch keine anderen Anbauteile oder Gepäck-
stücke verdeckt werden, auch nicht teilweise. Überprüfen Sie regel-
mäßig die richtige Einstellung Ihres LED-Scheinwerfers. Der Lichtke-
gel muss in Fahrtrichtung geradeaus zeigen und darf nicht zu hoch
eingestellt sein, um andere Verkehrsteilnehmer nicht zu blenden. Das
Gerät ist zur Verwendung im Außenbereich bestimmt.
Eine andere Verwendung als zuvor beschrieben oder eine Verände-
rung des Gerätes ist nicht zulässig, und kann zu Beschädigungen des
Gerätes führen.
Für aus unsachgemäßer Verwendung entstandene Schäden über-
nimmt der Hersteller keine Haftung. Das Gerät ist nicht für den ge-
werblichen Einsatz bestimmt.
Sicherheitshinweise
WARNUNG! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER
UND KINDER!
Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsma-
terial, denn es besteht Erstickungsgefahr durch das Verschlucken von
Verpackungsmaterialien. Halten Sie das Gerät stets von Kindern fern.
Das Gerät ist kein Spielzeug!
Nehmen Sie das Gerät keinesfalls auseinander. Durch unsachgemä-
ße Reparaturen können erhebliche Gefahren für den Benutzer entste-
hen. Lassen Sie Reparaturen nur von Fachkräften durchführen. Die
LED sind nicht austauschbar. Bei Ausfall der LED ist die gesamte
Leuchte auszutauschen.
Produktdarstellung
① LED-Scheinwerfer
② Anschlusskabel an E-Bike System
③ Einstellschraube für Höheneinstellung
④ Haltebügel LED-Scheinwerfer
⑤ Rückstrahler (optional)
CONTEC_Manual_710.878-0,881-4

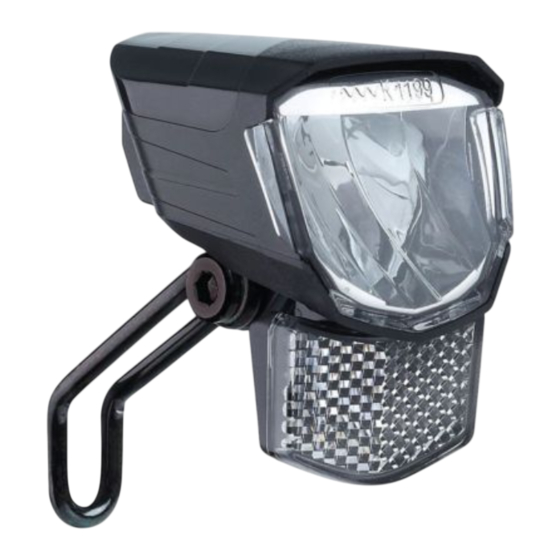

LED-Scheinwerfer mit Haltebügel
Montage LED-Scheinwerfer
Positionieren und Befestigen Sie den Haltebügel ④ des LED-
Scheinwerfers ① an der gewünschten Stelle am E-Bike Fahrrad.
Achten Sie darauf, dass der LED-Scheinwerfer ① sich nicht von allein
wieder verstellen kann. Der Lichtkegel des LED-Scheinwerfers ①
muss immer in Fahrtrichtung geradeaus zeigen und darf andere
Verkehrsteilnehmer nicht blenden.
Montage Rückstrahler (Optional)
An der Unterseite des LED-Scheinwerfers kann ein weißer Rückstrah-
ler ⑤ montiert werden.
Der Rückstrahler ist mit zwei Stiften versehen, die in die entsprechen-
den Öffnungen in dem Scheinwerfer passen. Zur dauerhaften Befesti-
gung wird der Rückstrahler an dem Scheinwerfer angeschraubt.
①
LED-Scheinwerfer einstellen
②
③
④
Lösen Sie die Einstellschraube ③ und richten Sie den LED-
Scheinwerfer ① so aus, dass der Lichtkegel bis ca. 10 Meter vor dem
⑤
Rad auf die Fahrbahn reicht (siehe Abbildung).
Ziehen Sie nach dem Einstellen die Einstellschraube ③ ausreichend
fest an.
Achtung: Der Lichtstrahl des LED-Scheinwerfers muss immer in
Fahrtrichtung geradeaus zeigen und darf andere Verkehrsteilnehmer
nicht blenden.
Anschluss an das E-Bike System
An der Unterseite des LED-Scheinwerfers ① befindet sich ein Kabel-
paar ② zum Anschluss an das E-Bike System. Das Kabelpaar ist mit
Universal Crimp-Steckern versehen.
Bei dem Anschluss ist auf die richtige Polarität des Anschlusskabels
zu achten.
Schwarzes Kabel = stromführend
Schwarz-weißes Kabel = Masse
Reinigung
Reinigen Sie das Produkt ausschließlich mit einem leicht feuchten,
fusselfreien Tuch.
Das Produkt niemals komplett unter Wasser tauchen. Benutzen Sie
keine ätzenden oder scheuernden Reinigungsmittel. Hierdurch entste-
hen Beschädigungen an dem Produkt.
Seite 1 von 2
