Gebruiksaanwijzing parallelogram zadelpen
1. Instelling van de veer‐voorspanning
a. De instelknop voor de veer‐voorspanning van de zadelpen zit op de
onderkant van de zadelpen.
b. Het instellen van de veer‐voorspanning:
Stap 1: Met een 6 mm inbus‐sleutel het blokkeer‐element los maken.
Stap 2: Met een 10 mm inbus‐sleutel de voorspan‐bout
naar rechts draaien voor een vastere instelling.
naar links draaien voor een zachtere instelling.
Stap 3: De voorspan‐bout met het blokkeer‐element borgen.

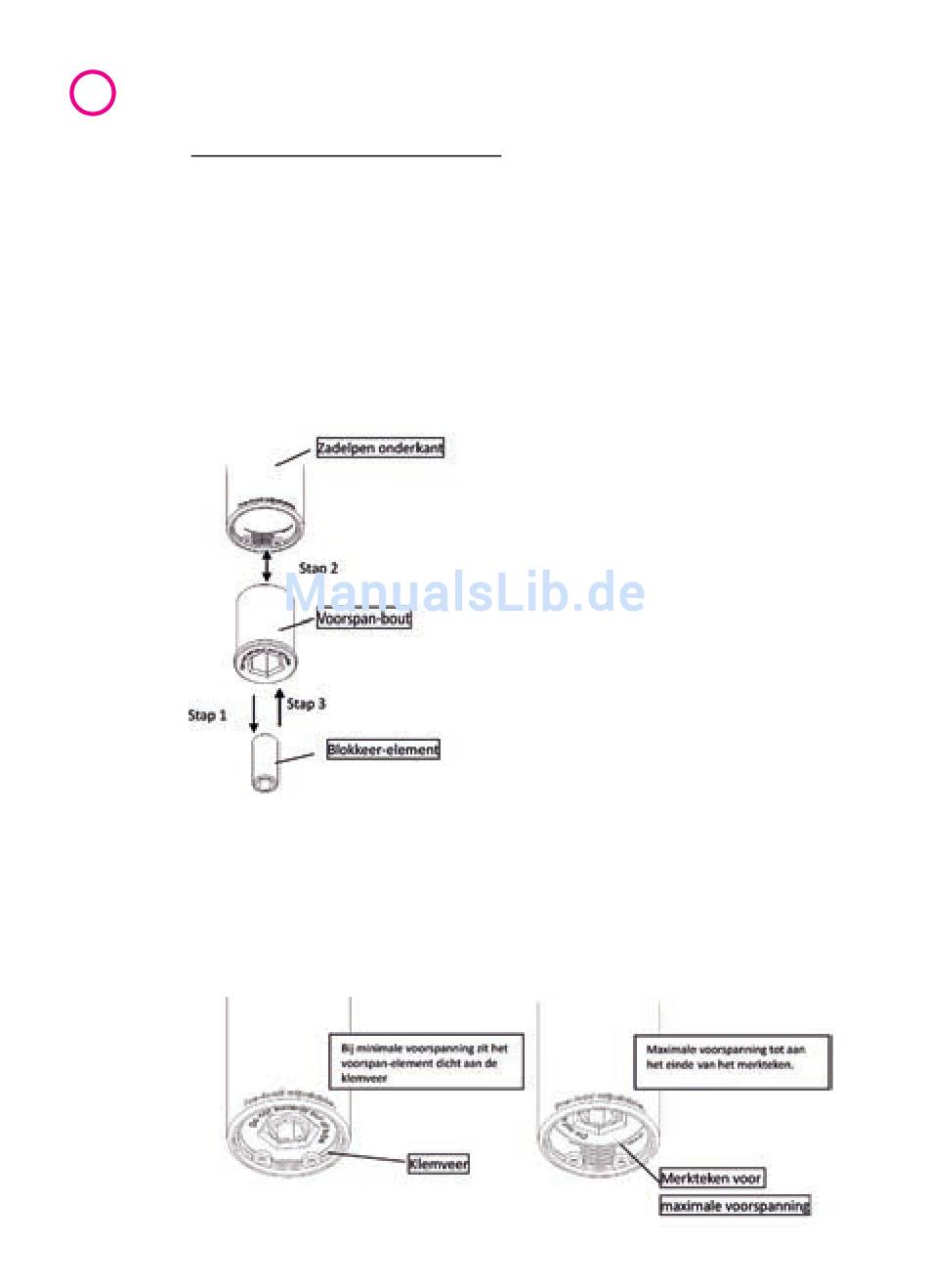

Zadelpen onderkant
Stap 2
Voorspan‐bout
Stap 3
Stap 1
Blokkeer‐element
c. Het merkteken in de binnenkant van de zadelpen dient hierbij in acht
genomen te worden. De instelling van het voorspan‐element mag alleen
binnen het merkteken gebeuren, het maximum resp. het minimum mag niet
boven uit het merkteken gaan, alleen zo kan voor een correcte functie van de
zadelpen gegarandeerd worden.
Bij minimale voorspanning zit het
voorspan‐element dicht aan de
klemveer
Klemveer
Maximale voorspanning tot aan
het einde van het merkteken.
Merkteken voor
maximale voorspanning
