Bedingungen: Parallelbetrieb: 3-kW-Hybridsystem mit 2-Zonen-Kit
▶ Informieren Sie sich, ob es aufgrund von Leistungsunter-
schieden zwischen dem Gas-Heizgerät und der Wärme-
pumpe zu Betriebsproblemen kommt.
–
Problematik: Heizleistung des Gas-Heizgeräts ist
deutlich höher als die Wärmeabnahme der Fuß-
bodenheizung.
5.2

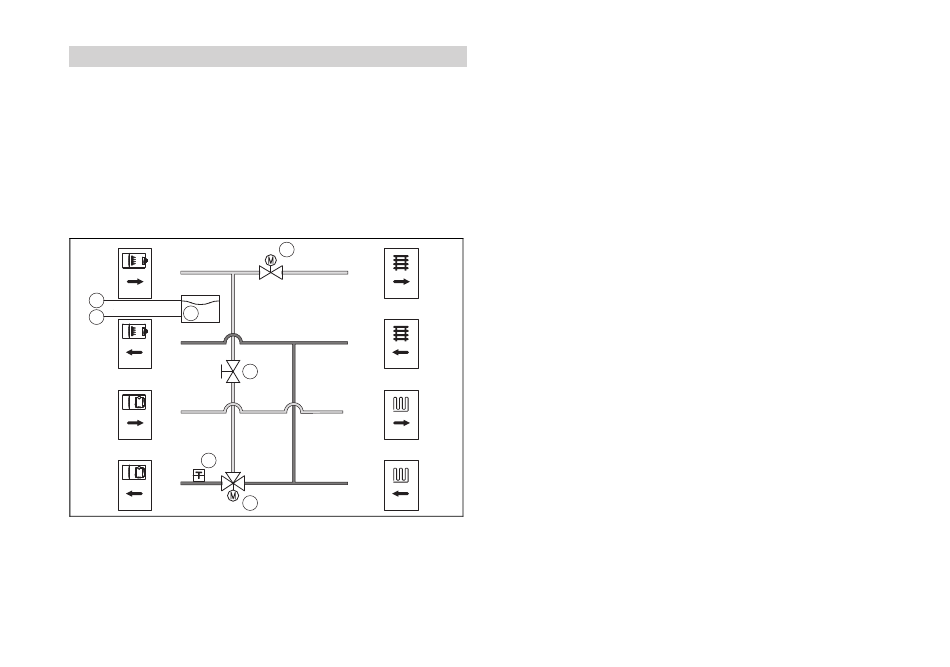

Anschlussschema

1
f
d
g
3
e
5
c
7
a
a 3-Wege-Mischer mit Motor
b Zonenventil mit Motor
0020148308_02 2-Zonen-Kit Installations- und Wartungsanleitung
b
2
4
6
8
c Temperaturfühler (Anlege-
fühler)
d Mischermodul VR 61
Hydraulische Installation 5
e Absperrventil mit Durch-
flussmesser
f eBUS-Anschluss
g 230-V-Netzanschluss
1 Heizungsvorlauf Gas-
Heizgerät
2 Heizungsvorlauf Hochtem-
peratur-Heizkreis (Zone 1)
3 Heizungsrücklauf Gas-
Heizgerät
5.3 Überströmventil einstellen
1. Stellen Sie das Überströmventil des Wärmeerzeugers
ein.
–
350 mbar
2. Tauschen Sie ggf. das Überströmventil aus.
4 Heizungsrücklauf
Hochtemperatur-Heizkreis
(Zone 1)
5 Heizungsvorlauf Wärme-
pumpe
6 Heizungsvorlauf Nied-
rigtemperatur-Heizkreis
(Zone 2)
7 Heizungsrücklauf Wärme-
pumpe
8 Heizungsrücklauf Nied-
rigtemperatur-Heizkreis
(Zone 2)
