5.3 Verkleidung des Kesselkörpers
Die Verkleidung des Kesselkörpers ist aus pulverbeschichtetem Stahlblech hergestellt. Dazu
werden drei Farben verwendet: grau, silber und SOLARBAYER-orange. Die graue Farbe wird für
die Verkleidung der Füll- und Brennraumtüre verwendet, die Ventilatorabdeckung ist SOLAR-
BAYER-orange lackiert und die restliche Verkleidung des Kessels ist RAL-Silber.

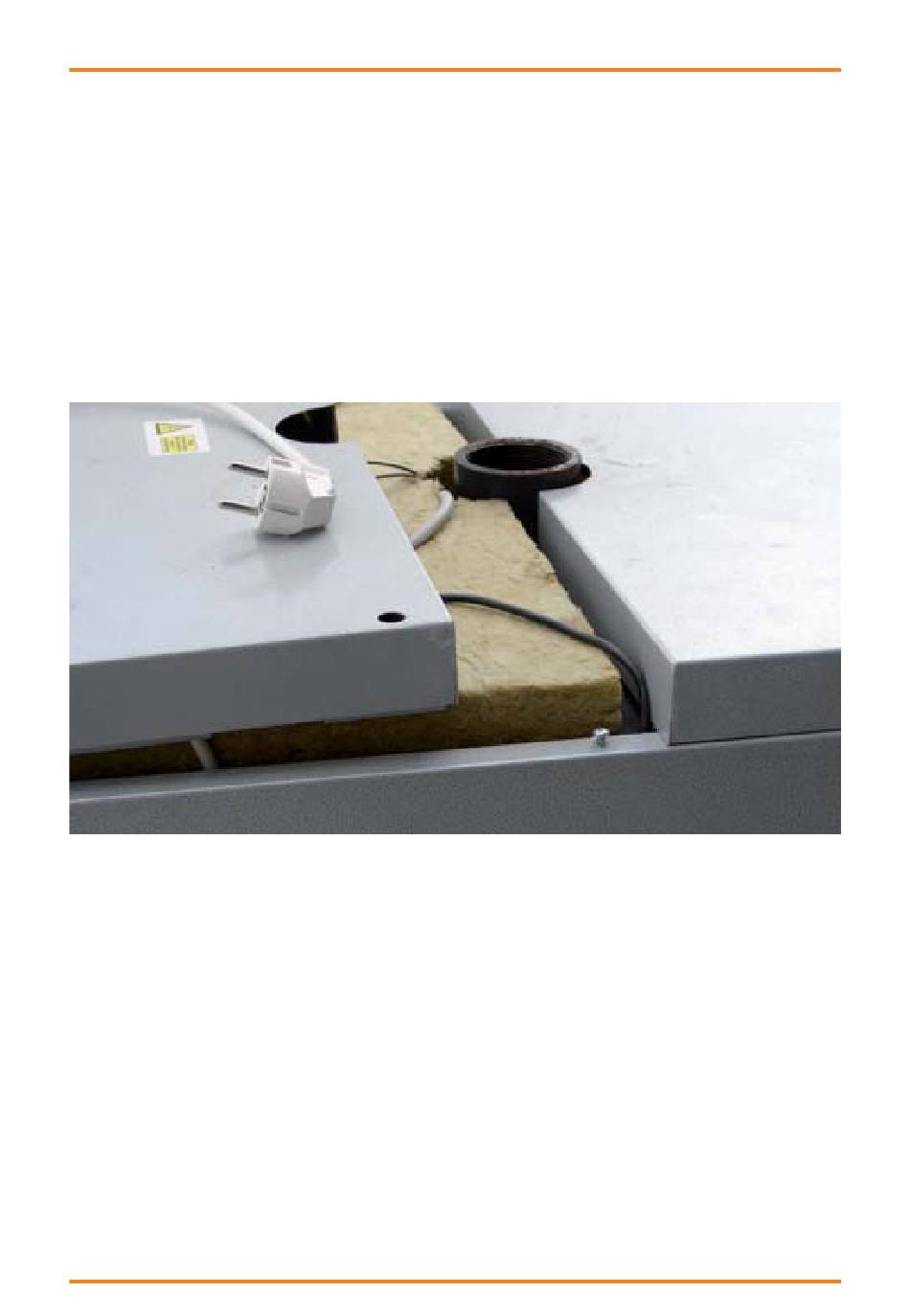

Für den Zugang der Thermofühler muss der Deckel abmontiert werden. Bei der Entfernung die-
ses Blechteils sind zuerst die zwei selbstschneidenden Schrauben vorne abzuschrauben. Dann
entfernen Sie mit einem Schlitz-Schraubenzieher die Lochkappen, die sich in den Ecken des
oberen Vorderblechs befinden. Unter den Lochkappen befinden sich selbstschneidende Schrau-
ben, die nur gelockert werden sollen. Das obere Vorderblech ziehen Sie zuerst ca. zwei cm nach
vorne, danach können Sie es vorsichtig von vorne nach hinten kippen.
Hinweis:
Vor der Abnahme der Verkleidung oder einer der elektr. Bauteile die am Kessel angeschlossen
sind, ist es nötig, das Netzkabel vom Netz zu trennen.
Bei der Demontage der Seitenblechteile geht man folgendermaßen vor: Zuerst muss man das
obere Vorderblech wie oben beschrieben entfernen. Danach wird auch das obere Blech hinten
abmontiert. Die obere und untere Kesseltüre muss gut verschlossen sein. Bei der Abnahme des
Deckblechs auf der Scharnierseite werden die Muttern gelockert, die auf der verzinkten Unter-
lage anliegen. Bei der Demontage des Blechs auf der Seite des Verschlusses entfernt man die
zwei Schrauben, die sich neben dem Türverschluss befinden. Dann wird die Ventilatorabdeckung
entfernt. Auf der hinteren Seite werden alle selbstschneidenden Schrauben abgeschraubt und
so werden die beiden Seitenverkleidungen frei. Danach können diese abmontiert werden.
Bei der Demontage der Türverkleidung geht man folgendermaßen vor: Zuerst demontiert man
die komplette Türe, indem man die mit einem Splint gesicherten Drehbolzen aus den Scharnie-
ren herauszieht. Der Türverschluss wird abmontiert. Die Türe mit der Innenseite nach unten ab-
legen. Das aufgesetzte Blech kann nun entfernt werden.
