PRODUKTINFORMATION
Elektrischer Anschluss:
Der elektrische Anschluss erfolgt an der
Klemmleiste der Regelungsplatine (An-
schlussbelegung siehe Schaltplan Kapitel
13.2).
Sollte beim Nachlegen des Feuerholzes zu viel Rauchgas entweichen und zu Geruchs-
belästigung führen, wird der Einbau des Abgaszuggebläses empfohlen. Die Nachrüstung
ist problemlos möglich. Der elektrische Anschluss ist bereits vorinstalliert.
Hinweis zur Anlagenplanung:
Auslegung der Ausdehnungsgefäße (10% vom gesamten Heizwasservolumen)
z.B: 2000 Liter Heizungswasser = 200 Liter Ausdehnungsgefäß
Achtung: Die Ausdehnungsgefäße sind werksseitig auf 1,5 bar Membrandruck voreingestellt.
Bitte die Gefäße unbedingt auf Ihre Anlagenhöhe einstellen. Messen Sie die Anlagenhöhe Ihres
Hauses, vom Keller bis zum obersten Heizkörper.
Beispiel: Anlagenhöhe 7 Meter + 2 Meter Zuschlag = 9 Meter.
9 Meter entsprechen 0,9 bar Membrandruck am Ausdehnungsgefäß.
Die Gefäße sind alle 2 Jahre zu prüfen, indem Sie den Heizungsdruck entlasten und den Mem-
brandruck messen. Die Heizungsanlage danach im kalten Zustand auf 1,2 bar füllen.
Beim Hochheizen wird der Heizungsdruck etwas ansteigen und beim Abkühlen wieder sinken.
16
Solarbayer GmbH
Holzvergaser HVS

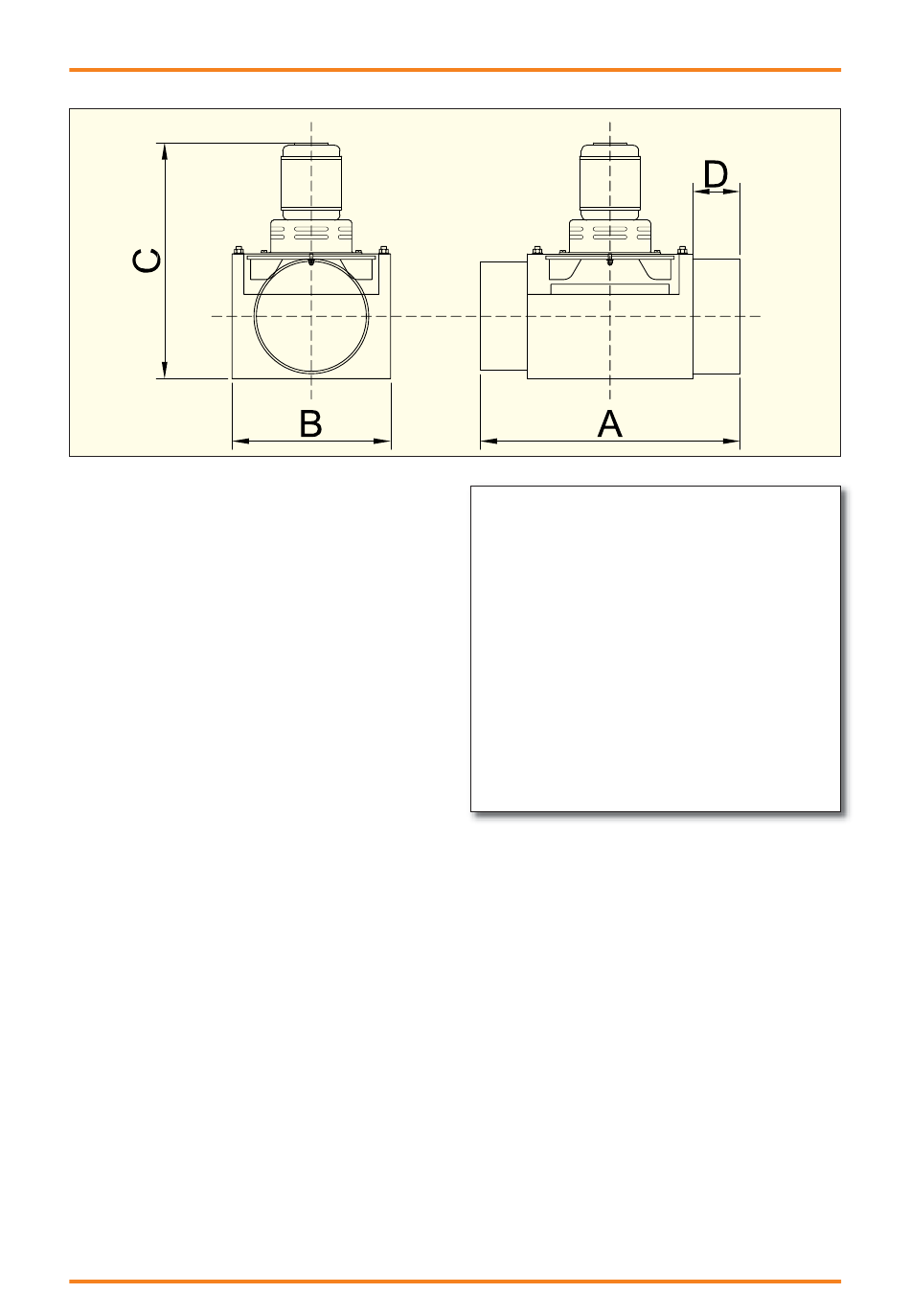

Technische Daten Abgaszuggebläse
Max. Temperatur (°C)
Motordrehzahl (1/min) 2780
Leistung (Watt)
Netzspannung (V/Hz)
Schutzart
Gewicht (kg)
Max. Temp. Motor (°C) 80
Baulänge A
Breite B
Bauhöhe mit Motor C
Einschublänge D
Rauchrohrdurchmesser 160/200 mm
600
48
230/50
IP 20
13
385 mm
235 mm
247/280 mm
70 mm
