PRODUKTINFORMATION

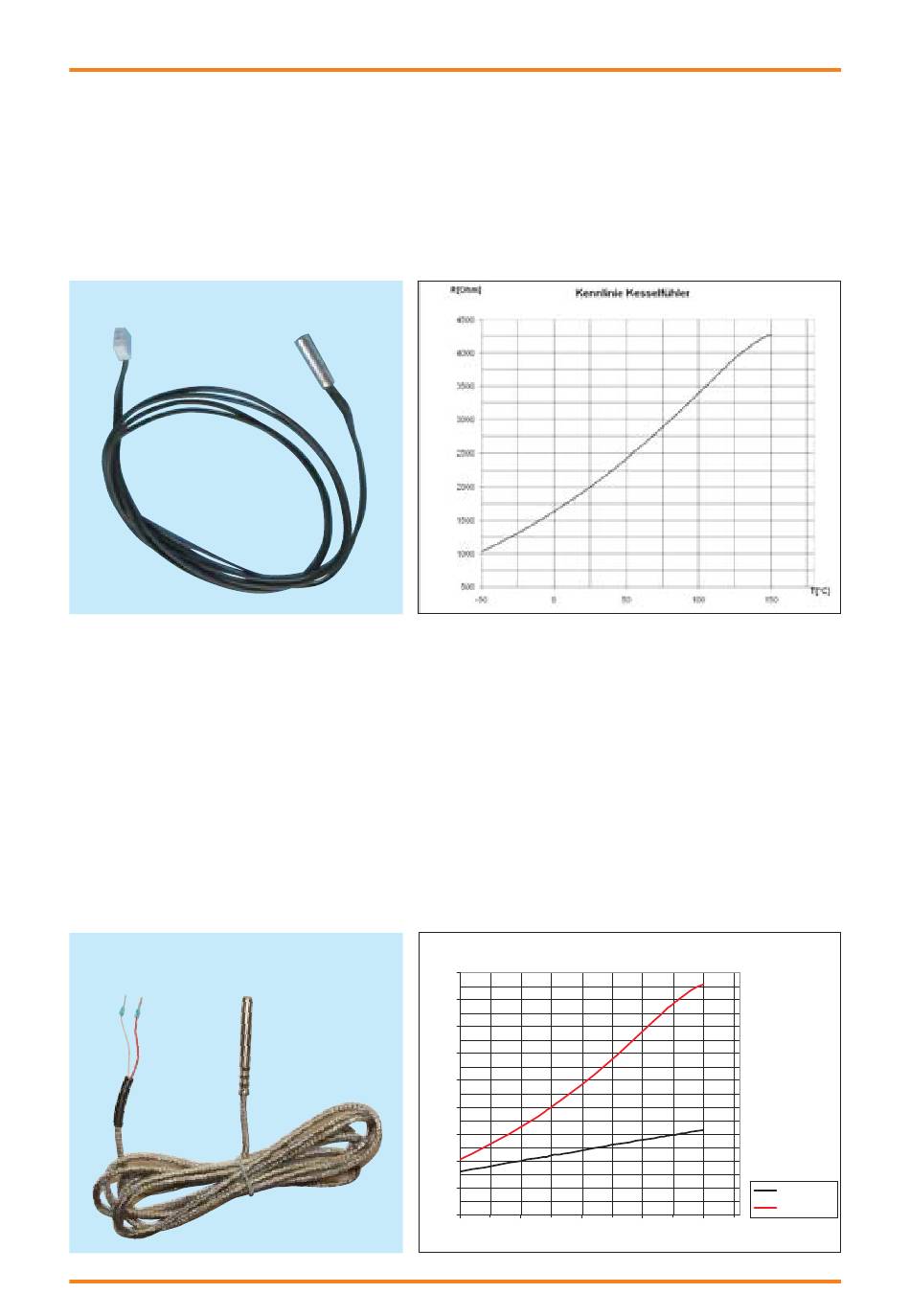

5.12 Fühlerkennwerte
Für die Erfassung der Kesseltemperatur verwenden wir einen steckerfertigen Kesselfühler vom
Typ KTY 2000. Der Fühler wird direkt am Display angesteckt (kleiner Stecker). Die Kennlinie des
Fühlersensors ist wie im Diagramm ersichtlich bei 25 °C 2000 Ohm.
Kesselfühler KTY2000
Für die Erfassung der Abgastemperatur verwenden wir einen Abgasfühler vom Typ Solarbayer
PT1000/600. Der Fühler wird direkt am Abgasmodul AK 2000 MMKT eingeklemmt. Die Kenn-
linie des Fühlersensors ist wie im Diagramm ersichtlich bei 25°C 1100 Ohm.
Abgasfühler
Solarbayer PT1000/600
26
Solarbayer GmbH
Kennlinie Kessel- und Abgasfühler
R[Ù]
4500
4000
3500
3000
2500
2000
1500
1000
500
0
-50 0 50
Holzvergaser HVS
Abgasfühler
Kesselfühler
Temperatur [°C]
100 150
