PRODUKTINFORMATION

7. Steuerung der SOLARBAYER-Kessel

Die elektronische Steuerung AK 2000 ermöglicht die Änderung und Anpassung der Steuerung
der SOLARBAYER-Kessel und der hydraulischen Einbindung im Zentralheizungssystem. Än-
derungen in der Steuerungssoftware werden unter Kennwort vorgenommen.
7.1 Werksausführung (Lieferstandard) für den deutschen und
österreichischen Markt

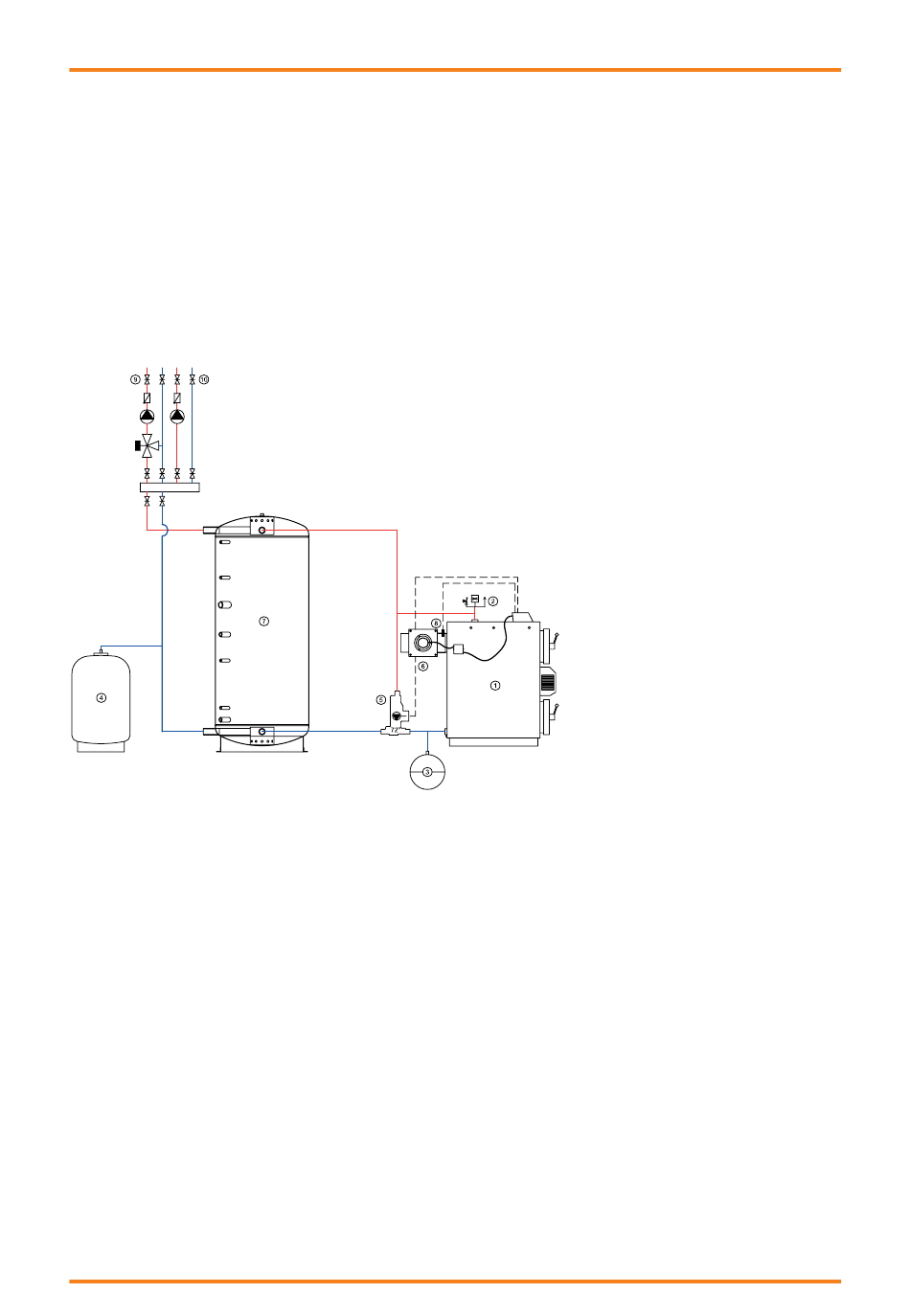

Programm 16 mit SOLARBAYER Abgastronik
1 SOLARBAYER-Kessel
2 Sicherheitsventil
3 Ausdehnungsgefäß Kessel
4 Ausdehnungsgefäß Puffer
5 Rücklaufanhebung Laddomat
Betriebsvorgangsbeschreibung:
Der Kessel geht vom Anheizbetrieb zum Heizbetrieb über, wenn die Abgastemperatur höher ist
als die gewünschte Kesseltemperatur +30 °C, unter der Bedingung, dass seit der Einschaltung
des Kessels mehr als 30 min. vergangen sind. Nach dem Übergang zum Heizbetrieb überwacht
der Kessel die Abgastemperatur; falls diese unter den im Menü "Abstellen" eingestellten Wert
sinkt, schaltet er ab. Der Zeitraum von 5 min. dient der Überbrückung einer evtl. Temperaturab-
nahme beim Umschalten der Klappe auf die Heizung über den Wärmetauscher. Im kalten Wär-
metauscher kann es zu einer zeitweiligen Senkung der Abgastemperatur kommen.
Umwälzpumpe Ein:
Die Pumpe wird beim Anstellen des Kessels sofort eingeschaltet, damit der Kessel gleichmäßig
hochgeheizt wird.
Umwälzpumpe Aus:
Die Pumpe ist ausgeschaltet, wenn der Kessel aus- bzw. abgestellt ist. Die Abgastemperatur
(Abstellen) stellt den Kessel und die Pumpe ab. Wenn jedoch die Kesseltemperatur die Soll-
temperatur (z.B. 90°C) überschreitet, schaltet die Pumpe ein um eine Überhitzung zu vermeiden.
Elektrisches Anschluss-Schema befindet sich im Kapitel 12.2.
Das Programm ist für die
6 Abgaszugebläse
Steuerung von Kesseln mit
7 Schichtleitspeicher
Schichtleitspeicher bestimmt.
8 Abgasfühler
9 Heizkreis Nach der Abwahl des Pro-
10 Speicherladekreis
gramms wird der Kessel nicht
von der Temperatur des aus-
tretenden Wassers abgestellt,
sondern von der Temperatur
der Abgase im Schornstein. In
der Konfiguration ist es mög-
lich, die Abschalttemperatur zu
wählen: von 35°C bis 150°C
(empf. 80 °C). Bei der Tempe-
ratureinstellung ist es möglich,
die gewünschte Kesseltempe-
ratur zu wählen: von 65°-90°C
(empf. 90°C). Dies ist bei
SOLARBAYER-Kesseln Stan-
dard.
