4 Ergänzungszubehör der SOLARBAYER-Kessel
4.1 Sicherheitswärmetauscher
Die thermische Ablaufsicherung ist nach DIN 4751-2 vorgeschrieben für Heizungsanlagen mit fe-
sten Brennstoffen.
Anwendung des Sicherheitswärmetauschers:
Der Sicherheitswärmetauscher mit der thermischen Ablaufsicherung (Ablassventil Watts STN20)
dient zum Schutz des Kessels vor Überhitzen bei Stromausfall.
Anschluss des Sicherheitswärmetauschers:
Die Kessel sind in der Standardausführung mit Sicherheitswärmetauscher ausgestattet. Die ther-
mische Ablaufsicherung (Ablassventil Watts STN20) wird getrennt geliefert.
Montage des Ablassventils STN20:
Es ist wichtig, dass die thermische Ablaufsicherung so angeschlossen wird, dass der Sicher-
heitswärmetauscher im normalen Heizbetrieb drucklos ist, also sich nicht in einem geschlosse-
nen System befindet. Die thermische Ablaufsicherung muss mit einem unter Druck stehenden
Leitungswassernetz unabsperrbar verbunden sein. Die Ablaufleitung muss frei ausmünden.
Hinweis: Die Montage der thermischen Ablauf-
sicherung ist vor dem Befüllen und Inbetrieb-
nahme der Anlage auszuführen. Die geltenden
Normen und Richtlinien sind zu beachten.
Funktionsweise:
Das druckunabhängige Ventil öffnet bei Errei-
chen von ca. 95 °C der Vorlauftemperatur des
Wärmeerzeugers einen Wasserlauf und ver-
hindert dadurch eine Temperatursteigerung
über max. 110 °C.
ACHTUNG: Die verzinkten Einschraubnippel
des Sicherheitswärmetauschers sind mittels
Dichtring in der Muffe des Kupferwärmetau-
schers eingeschraubt. Die Nippel dürfen auf
keinen Fall zum Gegenhalten oder Ausrichten
zurückgedreht werden! Falls zwischen der
Muffe oder dem innen liegenden Kupferrohr
Kesselwasser austritt, ist der verzinkte Nippel
mit der Rohrzange nachzuziehen oder der
Dichtring zu erneuern.
12
Solarbayer GmbH
Holzvergaser HVS

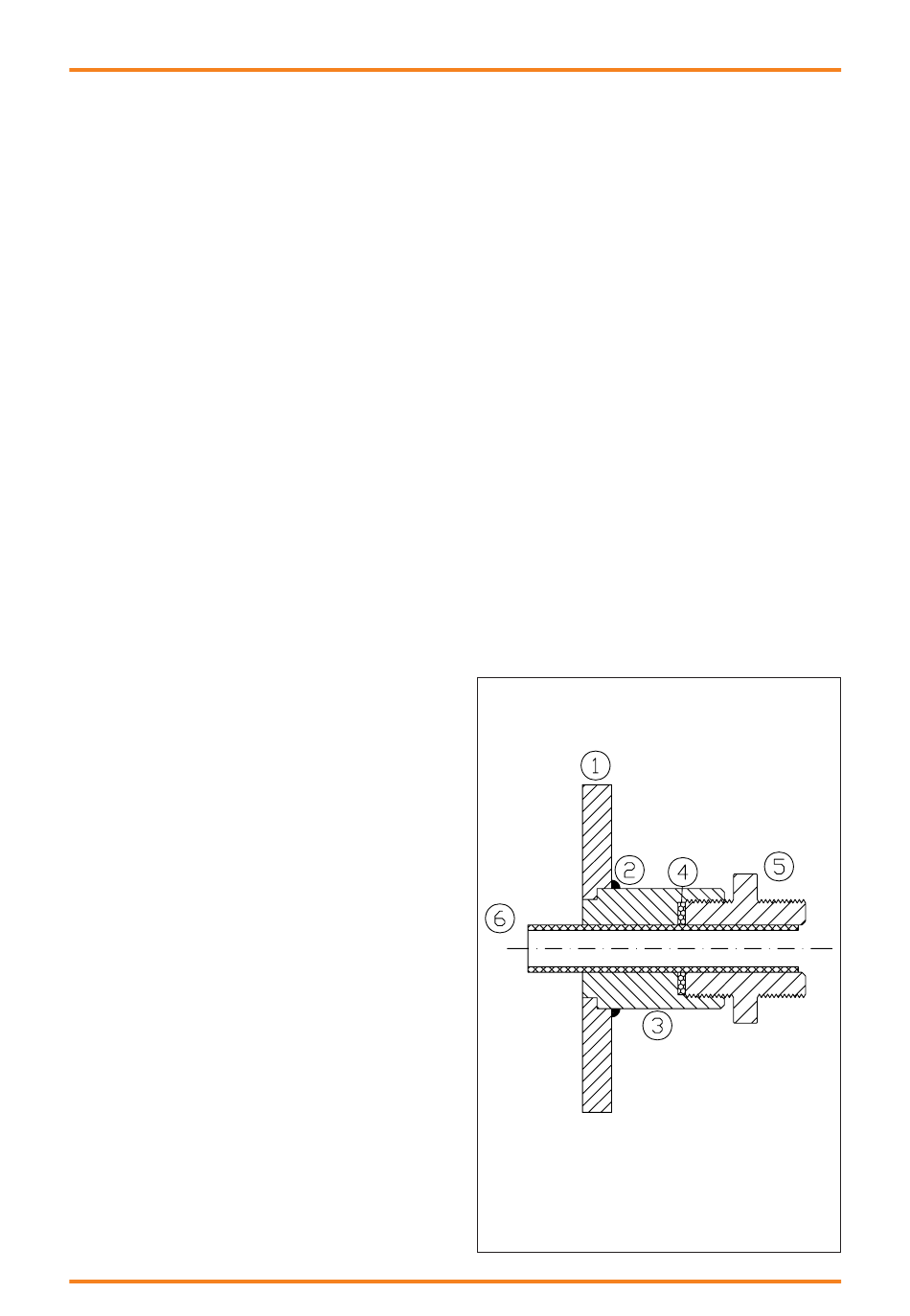

Abdichtung des Kupferrohres für die
thermische Ablaufsicherung
1 Kesselwand
2 Schweißnaht
3 Einschweißmuffe
4 Dichtung aus EPDM
5 Einschraubnippel
6 CU-Rohr Wärmetauscher 18 mm
