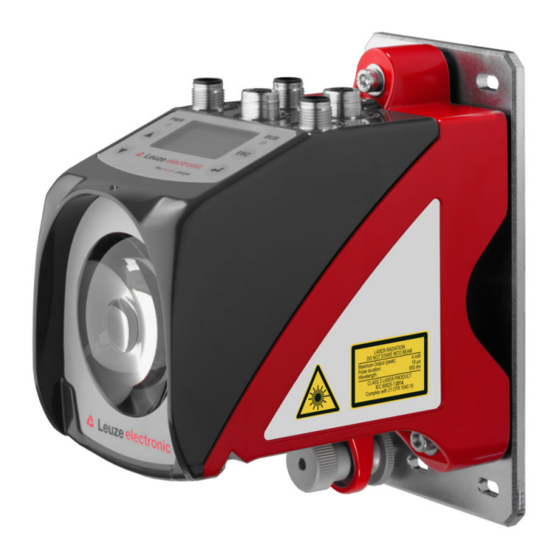

- Seite 1 Original-Betriebsanleitung AMS 384i Optisches Lasermesssystem – Interbus Technische Änderungen vorbehalten DE 2021/04/30 - 50113370...
- Seite 2 © 2021 Leuze electronic GmbH + Co. KG In der Braike 1 D-73277 Owen / Germany Phone: +49 7021 573-0 Fax: +49 7021 573-199 http://www.leuze.com info@leuze.de Leuze electronic GmbH + Co. KG AMS 384...
- Seite 3 AMS 384 Die Hauptmenüs Hauptmenü Geräteinformation AMS 384i 120 Leuze electronic In diesem Menüpunkt erhalten sie detaillierte Informationen über GmbH & Co. KG • Gerätetyp, SW: V 1.3.0HW:1 • Hersteller, SN: ----------------------- • Softwareversion und Hardwarestand, • Seriennummer. Es sind keine Eingaben über das Display möglich.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ........... . 4 Zeichenerklärung . - Seite 5 Inhaltsverzeichnis Reflektoren ........... . 26 Allgemeines .
- Seite 6 Inhaltsverzeichnis Interbus Schirm und Erdungskonzept ........52 9.3.1 Interbus - Elektrischer Anschluss Spannungsversorgung.
-
Seite 7: Allgemeines
Anforderungen von Underwriter Laboratories Inc. (UL). Hinweis! Die Konformitätserklärung der Geräte können Sie beim Hersteller anfordern. Der Hersteller der Produkte, die Leuze electronic GmbH + Co. KG in D-73277 Owen/Teck, besitzt ein zertifiziertes Qualitätssicherungssystem gemäß ISO 9001. AMS 384... -
Seite 8: Funktionsbeschreibung Ams 384 I
"Laufzeit" des Lichtes die Entfernung zum Reflektor. Die hohe Absolutmessgenauigkeit des Lasermesssystems sowie die schnelle Ansprechzeit sind für Anwendungen aus dem Bereich der Lageregelung konzipiert. Leuze stellt mit der Produktreihe AMS 3xx eine Vielzahl an international relevanten Schnitt- stellen Verfügung. -
Seite 9: Sicherheit
Der Schutz von Betriebspersonal und Gerät ist nicht gewährleistet, wenn das Gerät nicht entsprechend seiner bestimmungsgemäßen Verwendung eingesetzt wird. Die Leuze electronic GmbH + Co. KG haftet nicht für Schäden, die durch nicht bestimmungsgemäße Verwendung entstehen. Lesen Sie diese Technische Beschreibung vor der Inbetriebnahme des Geräts. Die ... -
Seite 10: Vorhersehbare Fehlanwendung
Eingriffe und Veränderungen am Gerät sind nicht zulässig. Das Gerät darf nicht geöffnet werden. Es enthält keine durch den Benutzer einzustel lenden oder zu wartenden Teile. Eine Reparatur darf ausschließlich von Leuze electronic GmbH + Co. KG durchgeführt werden. Befähigte Personen Anschluss, Montage, Inbetriebnahme und Einstellung des Geräts dürfen nur durch befähigte... -
Seite 11: Haftungsausschluss
Sicherheit Haftungsausschluss Die Leuze electronic GmbH + Co. KG haftet nicht in folgenden Fällen: • Das Gerät wird nicht bestimmungsgemäß verwendet. • Vernünftigerweise vorhersehbare Fehlanwendungen werden nicht berücksichtigt. • Montage und elektrischer Anschluss werden nicht sachkundig durchgeführt. • Veränderungen (z. B. baulich) am Gerät werden vorgenommen. - Seite 12 Bringen Sie die Laserwarn- und Laserhinweisschilder so an, dass man sie lesen kann, ohne dass es notwendig ist, sich der Laserstrahlung des Geräts oder sonstiger opti scher Strahlung auszusetzen. A Laseraustrittsöffnung B Laserwarnschild C Laserhinweisschild mit Laserparametern Bild 2.1: Laseraustrittsöffnungen, Laserwarnschilder Leuze electronic GmbH + Co. KG AMS 384...
- Seite 13 Pulse duration: 18 μs 18 μs Wavelength: 655 nm 655 nm CLASS 2 LASER PRODUCT IEC 60825-1:2014 Complies with 21 CFR 1040.10 IEC 60825-1:2014 Bild 2.2: Laserwarn- und Laserhinweisschilder – beigelegte Aufkleber AMS 384 Leuze electronic GmbH + Co. KG...
-
Seite 14: Schnellinbetriebnahme / Funktionsprinzip
Schnellinbetriebnahme / Funktionsprinzip Schnellinbetriebnahme / Funktionsprinzip Hinweis! Im Folgenden finden Sie eine Kurzbeschreibung zur Erstinbetriebnahme des AMS 384i. Zu den aufgeführten Punkten finden Sie im weiteren Verlauf des Handbuchs ausführliche Er läuterungen. Montage des AMS 384 Die Montage des AMS 384 und des zugehörigen Reflektors erfolgt an zwei gegenüberlie-... -
Seite 15: Anschließen Der Spannungsversorgung
Steuerung hinterlegt wird. Das AMS 384 wird über den M12-Anschluss BUS IN bzw. bei einem weiterführenden Netz- werk über BUS OUT angeschlossen. Nähere Informationen finden Sie im Kapitel 9. AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 16: Technische Daten
Schnittstellen Interbus Fernbus 500kbit/s / 2Mbit/s Bedien- und Anzeigeelemente Tastatur 4 Tasten Display monochromes Grafikdisplay, 128 x 64 Pixel 2 LEDs zweifarbig Ein-/Ausgänge Anzahl 2, programmierbar Eingang verpolgeschützt Ausgang max. 60mA, kurzschlusssicher Leuze electronic GmbH + Co. KG AMS 384... - Seite 17 Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzufüh- ren. Das AMS 384 ist in der Schutzklasse III zur Versorgung durch PELV (Protective Extra Low Voltage) ausgelegt (Schutzkleinspannung mit sicherer Trennung). AMS 384 Leuze electronic GmbH + Co. KG...
-
Seite 18: Maßzeichnung Ams 384 I
Technische Daten 4.1.2 Maßzeichnung AMS 384 M5 Schraube zur Ausrichtung Rändelmutter mit Innensechskant SW4 und M5 Mutter zur Fixierung optischen Achse Nullpunkt der zu messenden Entfernung Bild 4.1: Maßzeichnung AMS 384 Leuze electronic GmbH + Co. KG AMS 384... -
Seite 19: Typenübersicht Ams 384
120m Reichweite, Interbus Schnittstelle, integrierte Heizung 50113738 AMS 384 200 H 200m Reichweite, Interbus Schnittstelle, integrierte Heizung 50113739 AMS 384 300 H 300m Reichweite, Interbus Schnittstelle, integrierte Heizung 50113740 Tabelle 4.1: Typenübersicht AMS 384 AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 20: Installation Und Montage
Beachten Sie bitte, dass das abgebildete Typenschild lediglich zur Illustration dient und in haltlich nicht dem Original entspricht. Bewahren Sie die Originalverpackung für den Fall einer späteren Einlagerung oder Ver schickung auf. Leuze electronic GmbH + Co. KG AMS 384... -
Seite 21: Montage Des Ams 384 I
Wänden bzw. Anlagenteilen. Zur fehlerfreien Positionsmes- sung ist eine unterbrechungsfreie Sichtverbindung zwischen AMS 384 und dem Reflektor notwendig. Verwenden Sie zur Befestigung des Lasermesssystems M5-Schrauben. Sichern Sie die Schrauben mit einer Zahnscheibe gegen Lösen durch Vibrationen. AMS 384 Leuze electronic GmbH + Co. KG... - Seite 22 Innensechskant SW4 ("B" in Bild 5.2). Rändelmutter und Mutter dürfen erst nach der Jus tage angezogen werden. Achtung! Das Gerät darf nicht geöffnet werden. Zuwiderhandlungen führen zum Verlust der Garantie. Zugesicherte Eigenschaften können nach Öffnen des Gerätes nicht mehr garantiert werden. Leuze electronic GmbH + Co. KG AMS 384...
-
Seite 23: Optionaler Montagewinkel
Installation und Montage 5.2.1 Optionaler Montagewinkel Als Zubehör ist optional ein Montagewinkel zur Montage des AMS 384 auf einer ebenen, horizontalen Fläche erhältlich. Typenbezeichnung: MW OMS/AMS 01 Artikelnummer: 50107255 Laserstrahl Bild 5.3: Optionaler Montagewinkel AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 24: Parallelmontage Des Ams 384
Beide Reflektoren bewegen sich parallel im gleichen Abstand zu den AMS 384 Messdistanz bis 120m: Minimaler Parallelabstand X 600mm Messdistanz bis 200m: Minimaler Parallelabstand X 750mm Messdistanz bis 300m: Minimaler Parallelabstand X 750mm Leuze electronic GmbH + Co. KG AMS 384... -
Seite 25: Parallelmontage Ams 384 I Und Optische Datenübertragung Ddls
In Abhängigkeit der Größe des verwendeten Reflektors kann die DDLS mit einem minimalen Parallelabstand von 100mm zum AMS 384 montiert werden. Der Parallelabstand ist unabhängig von der Entfernung. AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 26: Montage Des Ams 384 I Mit Laserstrahl-Umlenkeinheit
… und dem Umlenkspiegel, sowie zwischen dem Spiegel und dem Reflektor notwendig. Verwenden Sie zur Befestigung der Umlenkeinheit M5-Schrauben. Sichern Sie die Schrauben mit einer Zahnscheibe gegen Lösen durch Vibrationen Bild 5.5: Montagevarianten der Laserstrahl-Umlenkeinheit US AMS 01 Leuze electronic GmbH + Co. KG AMS 384... -
Seite 27: Maßzeichnung Umlenkeinheit Us Ams 01
Installation und Montage 5.3.2 Maßzeichnung Umlenkeinheit US AMS 01 Laserstrahl Bild 5.6: Maßzeichnung Umlenkeinheit US AMS 01 AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 28: Montage Umlenkeinheit Us 1 Oms Ohne Befestigungswinkel
Umlenkspiegel trifft. Höhe der Feder im nicht vorgespannten Zustand A Spiegel Bild 5.7: Foto und Maßzeichnung Umlenkeinheit US 1 OMS Die Ausrichtung des Laserlichtflecks auf den Reflektor erfolgt wie in Kapitel 5.2 beschrieben. Leuze electronic GmbH + Co. KG AMS 384... -
Seite 29: Reflektoren
Technische Daten zum AMS 384 wie z.B. die Reichweite oder die Genauigkeit sind nur mit der von Leuze spezifizierten Reflexfolie zu erreichen. Die Reflexfolien sind als reine Selbstklebefolien oder aufgeklebt auf eine Trägerplatte und speziell für den Tieftemperaturbereich mit einer integrierten Heizung erhältlich. Reflexfolien mit Heizung haben die Bezeichnung "Reflexfolie …x…-H", wobei "H"... -
Seite 30: Technische Daten Selbstklebefolie
Keine Mittel mit schleifender Wirkung verwenden. Als Reinigungs- Reinigung mittel kann ein handelsübliches Haushaltsspülmittel verwendet wer- den. Mit klarem Wasser nachspülen und die Oberfläche trocknen. Lagerung des Reflek- Kühl und trocken lagern. tors Leuze electronic GmbH + Co. KG AMS 384... -
Seite 31: Maßzeichnung Reflexfolie Auf Trägerplatte
Reflektoren 6.2.3 Maßzeichnung Reflexfolie auf Trägerplatte Markierung TOP immer zu den AMS-Anschlüssen ausrichten! (Kapitel 6.4.2) Bild 6.1: Maßzeichnung Reflektoren Artikel Reflexfolie (mm) Reflektorplatte (mm) Reflexfolie 200x200-M Reflexfolie 500x500-M Reflexfolie 914x914-M AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 32: Technische Daten Beheizte Reflektoren
Keine Mittel mit schleifender Wirkung verwenden. Als Reini- gungsmittel kann ein handelsübliches Haushaltsspülmittel ver- Reinigung wendet werden. Mit klarem Wasser nachspülen und die Oberfläche trocknen. Lagerung des Reflektors Kühl und trocken lagern. Leuze electronic GmbH + Co. KG AMS 384... -
Seite 33: Maßzeichnung Beheizte Reflektoren
(Kapitel 6.4.2) XL ± 1 L ± 0,5 XL ± 1 Si-Leitung 3 x 0,75mm² Bild 6.2: Maßzeichnung beheizte Reflektoren Artikel Reflexfolie (mm) Isolierte Trägerplatte (mm) Reflexfolie 200x200-H Reflexfolie 500x500-H Reflexfolie 914x914-H AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 34: Auswahl Der Reflektorgröße
Je nach Anlagenauslegung kann der Reflektor mitfahrend auf dem Fahrzeug oder festste- hend montiert werden. Achtung! Die unten dargestellten Reflektorgrößen sind eine Empfehlung der Fa. Leuze für die fahr seitige Montage des AMS 384i. Für die stationäre Montage des AMS 384i ist für alle Mess... -
Seite 35: Montage Des Reflektors
Laserlichtfleck unterbrechungsfrei und möglichst mittig auf die Folie trifft. Benutzen Sie dazu die am AMS 384 … vorgesehenen Justageelemente (siehe Kapitel 5.2 "Montage des AMS 384i"). Entfernen Sie ggf. die Schutzfolie vom Reflektor. Achtung! Das auf den Reflektoren angebrachte Label "TOP" sollte richtungsgleich wie die Anschlüsse des AMS 384 ausgerichtet sein. - Seite 36 Neigung, und somit die Länge der Distanzhalter an. Reflexfolien … S und … Neigung ca. 1° Direktreflexion durch Tripel-Struktur Abgeleitete Oberflächenreflexion durch Neigung der Reflexfolie Bild 6.3: Reflektormontage Neigung ca. 1° Distanzhülsen Bild 6.4: Neigung des Reflektors Leuze electronic GmbH + Co. KG AMS 384...
- Seite 37 Reflektoren Reflexfolien …-H Neigung ca. 1° Direktreflexion durch Tripel-Struktur Abgeleitete Oberflächenreflexion durch Neigung der Reflexfolie Bild 6.5: Reflektormontage beheizte Reflektoren Neigung ca. 1° Distanzhülsen Bild 6.6: Neigung des beheizten Reflektors AMS 384 Leuze electronic GmbH + Co. KG...
-
Seite 38: Tabelle Zur Reflektorneigung
Reflektorneigung durch Distanzhülsen Hinweis! Eine sichere Funktion des AMS 384i und damit max. Reichweite und Genauigkeit, ist nur mit der von Leuze spezifizierten Reflexfolie zu erreichen. Bei anderen Reflektoren kann keine Funktion gewährleistet werden! Leuze electronic GmbH + Co. KG AMS 384... -
Seite 39: Elektrischer Anschluss
Bei UL-Applikationen ist die Benutzung ausschließlich in Class-2-Stromkreisen nach NEC (National Electric Code) zulässig. Die Lasermesssysteme sind in Schutzklasse III zur Versorgung durch PELV (Protective Extra Low Voltage) ausgelegt (Schutzkleinspannung mit sicherer Trennung). AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 40: Pwr - Spannungsversorgung / Schaltein-/-Ausgang
Bemerkung vom Interbus-Master vom Interbus-Master, invertiert zum Interbus-Master DI 3 zum Interbus-Master, invertiert Data Data GND Data Ground M12-Stecker Gewinde SHIELD Schirm über RC-Glied an Gehäuse (B-kodiert) Tabelle 7.2: Anschlussbelegung BUS IN Leuze electronic GmbH + Co. KG AMS 384... -
Seite 41: Interbus Bus Out
Sendeleitung RS 232/Serviceda- RS232-TX Spannungsversorgung 0VDC Empfangsleitung RS 232/Service- RS232-RX RS232-RX daten M12-Buchse nicht verwendet (A-kodiert) Gewinde Funktionserde (Gehäuse) Tabelle 7.4: Anschlussbelegung Service Hinweis! Die Serviceschnittstelle ist nur zur Nutzung durch Leuze ausgelegt! AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 42: Display Und Bedienfeld Ams 384I
Display und Bedienfeld AMS 384i Display und Bedienfeld AMS 384 Aufbau des Bedienfeldes Statusanzeige Bus-/Schnittstelleninfo Bargraph Distanz-Messwert Bedientasten Bild 8.1: Aufbau des Bedienfeldes am Beispiel der PROFIBUS-Gerätevariante AMS 304 Hinweis! Das Bild dient nur zur Illustration und entspricht bei der Angabe der Bus-/Schnittstelleninfo nicht dem AMS 384i. - Seite 43 Display und Bedienfeld AMS 384i Warnung Laser Vorausfallmeldung: Laserdiode gealtert, Gerät weiterhin funktionsfähig, Austausch oder Reparatur veranlassen. Warnung Temperaturüberwachung: Zulässige Geräteinnentemperatur über-/unterschritten. Plausibilitätsfehler: Nicht plausibler Messwert. Mögliche Ursache: Lichtstrahlunterbrechung, Messbe- reichsüberschreitung, Zulässige Geräteinnentemperatur weit überschritten oder Verfahrgeschwindigkeit >10m/s. An den Schnittstellen wird je nach Konfiguration der Wert Null oder der letztgültige Messwert ausgegeben.
-
Seite 44: Led-Statusanzeigen
Display und Bedienfeld AMS 384i 8.2.2 LED-Statusanzeigen LED PWR Gerät OFF - keine Versorgungsspannung grün blinkend Power LED blinkt grün - keine Messwertausgabe - Spannung liegt an - Selbsttest läuft - Initialisierung läuft - Parameterdownload läuft - Bootvorgang läuft grün Dauerlicht Power LED grün... -
Seite 45: Bedientasten
Display und Bedienfeld AMS 384i grün Dauerlicht BUS LED grün - Interbus-Schnittstelle bereit für Kommunikation. 8.2.3 Bedientasten Aufwärts Navigieren nach oben/seitlich. Abwärts Navigieren nach unten/seitlich. Menüpunkt verlassen. ENTER Wert bestätigen/eingeben, Wechsel der Menüebenen. Bewegen innerhalb der Menüs Die Menüs innerhalb einer Ebene werden mit den Aufwärts-/Abwärts-Tasten gewählt. -
Seite 46: Menübeschreibung
Display und Bedienfeld AMS 384i Die gewünschte Option wählen Sie mit den Tasten an. Sie aktivieren die Option durch Drücken von Menübeschreibung 8.3.1 Die Hauptmenüs Nachdem der Laser an Spannung liegt, wird für einige Sekunden die Geräteinformation eingeblendet. Danach zeigt das Display das Messfenster mit allen Statusinformationen. -
Seite 47: Parametermenü
Display und Bedienfeld AMS 384i Hauptmenü Sprachauswahl Sprachauswahl o Deutsch • Auswahl der Display-Sprache. o English Siehe "Sprachauswahlmenü" auf Seite 48. o Español o Français o Italiano Hauptmenü Service Service Zustandsmeldungen • Anzeige von Statusmeldungen. Diagnose • Anzeige von Diagnosedaten. - Seite 48 Display und Bedienfeld AMS 384i Untermenü Interbus Tabelle 8.2: Untermenü Interbus Ebene 3 Ebene 4 Ebene 5 Auswahloption/Einstellmöglichkeit Standard Beschreibung Aktivierung ON/OFF Aktiviert bzw. deaktiviert den AMS 384 als Interbus-Teilneh- mer. Baudrate 500kbit/s / 2000kbit/s 500kbit/s Auswahl der Baudrate zur seriellen Kommunikation. Die Bau- drate gibt die Geschwindigkeit der Datenübertragung an.
- Seite 49 Display und Bedienfeld AMS 384i Tabelle 8.3: Untermenü Positionswert Ebene 3 Ebene 4 Ebene 5 Auswahloption/Einstellmöglichkeit Standard Beschreibung Fehlerverzö- ON/OFF gerung Gibt an, ob der Positionswert bei Auftreten eines Fehlers 100ms sofort den Wert des Parameters "Positionswert im Fehlerfall", oder für die parametrierte Fehlerverzögerungszeit den letz- ten gültigen Positionswert ausgibt.
- Seite 50 Eine Anpassung des Kontrast ist nachträglich über die 3 Stufen möglich. Service Baudrate 57,6kbit/s / 115,2kbit/s 115,2kbit/ RS232 Die Service Schnittstelle steht nur Leuze intern zur Verfü- gung. Format 8,e,1 / 8,n,1 8,n,1 Die Service Schnittstelle steht nur Leuze intern zur Verfü- gung.
-
Seite 51: Sprachauswahlmenü
Display und Bedienfeld AMS 384i 8.3.3 Sprachauswahlmenü Sprachauswahl o Deutsch English o Español o Français o Italiano Es stehen 5 Displaysprachen zur Auswahl: • Deutsch • Englisch • Spanisch • Französisch • Italienisch Das AMS 384 wird ab Werk mit voreingestelltem englischsprachigem Display ausgeliefert. -
Seite 52: Bedienung
Display und Bedienfeld AMS 384i Bedienung Hier ist ein Bedienvorgang am Beispiel der Parameterfreigabe beschrieben. Parameterfreigabe Im Normalbetrieb können Parameter nur betrachtet werden. Sollen Parameter geändert werden, so muss der Menüpunkt ON im Menü Parameter -> Parameterverwaltung -> Parameter- freigabe aktiviert werden. Gehen Sie dazu wie folgt vor. - Seite 53 Display und Bedienfeld AMS 384i Hinweis! Änderungen von Parametern über die Displayeingabe wirken sich sofort aus. Wurde ein Passwort hinterlegt, ist die Parameterfreigabe erst nach Eingabe dieses Pass wortes möglich, siehe "Passwort zur Parameterfreigabe" weiter unten. Passwort zur Parameterfreigabe Die Parametereingabe am AMS 384 kann durch ein 4-stelliges numerisches Passwort geschützt werden.
-
Seite 54: Interbus-Schnittstelle
Interbus-Master, inver- zum Interbus-Master, inver- tiert tiert Data Data Data Ground Data Ground Gewinde SHIELD Schirm über RC-Glied an Gewinde SHIELD Schirm direkt an Gehäuse Gehäuse Bild 9.1: Interbus - Elektrischer Anschluss Leuze electronic GmbH + Co. KG AMS 384... -
Seite 55: Interbus Schirm Und Erdungskonzept
(VIN) = Laser aus Negative Versorgungsspannung 0VDC I/O 2 Ein-/Ausgang 2, per Default: Ausgang: low (0 V) = Geschwindigkeitsgrenzwert überschritten high (VIN) = Geschwindigkeitsgrenzwert unterschritten Funktionserde Gewinde Funktionserde (Gehäuse) Bild 9.2: Interbus - Spannungsversorgung AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 56: Interbus Ident Nummer Des Ams 384 I
Inch (in) 23 Bit; Auflösung 1mm 8.388m 21.307m 8,3886in 23 Bit; Auflösung 0,1mm 838m 2.131m 8,388in 23 Bit; Auflösung 0,01mm 83,8m 213m 838in Tabelle 9.2: Auflösung und maximal darstellbarer Positionswert Leuze electronic GmbH + Co. KG AMS 384... - Seite 57 1 gesetzt. Bit 30 … Bit 0 werden statisch auf binär 0 gesetzt. Im Prozessdatenmonitor des Interbus-Masters ist ein deaktivierter AMS 384i durch das Da tendoppelwort 80 00 00 00 erkennbar. AMS 384 Leuze electronic GmbH + Co. KG...
-
Seite 58: Default-Einstellungen Der Interbus-Schnittstelle
über den Interbus konfiguriert werden. Die mit Fußnote 1) gekennzeichneten Einstellungen sind über das Display veränderbar. Ge änderte Parameter werden im AMS 384i gespeichert, und sind nach Power off/on wieder ak tiviert. Leuze electronic GmbH + Co. KG AMS 384... -
Seite 59: Diagnose Und Fehlerbehebung
Häufigkeit des Ereignisses (immer "1", da keine Aufsummierung erfolgt) Die Zustandsmeldungen innerhalb des Ringspeichers werden mit Aufwärts-/Abwärts-Tasten gewählt. Mit der Bestätigungstaste kann Detailinformation zu der entsprechenden Zustandsmeldung mit den folgenden Angaben abgerufen werden: AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 60: Diagnose
Die Diagnose hat keinen Einfluss auf die Kommunikation zur Host-Schnittstelle und kann während des Betrieb des AMS 384 aktiviert werden. 10.1.3 Erweiterte Diagnose Der Menüpunkt Erweiterte Diagnose dient der Leuze internen Bewertung. Leuze electronic GmbH + Co. KG AMS 384... -
Seite 61: Allgemeine Fehlerursachen
Hardware Fehler Gerät einschicken. Lichtstrahlunterbrechung Ausrichtung überprüfen. PWR LED "blinkt rot" Plausibilitätsfehler Verfahrgeschwindigkeit > 10m/s. PWR LED "statisch Hardware Fehler Fehlerbeschreibung siehe Display, rot" Gerät muss eventuell eingeschickt werden. Tabelle 10.1: Allgemeine Fehlerursachen AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 62: Fehler Schnittstelle
Montageort verlegen. Vorausfallmeldung Laserdiode Gerät zum nächstmöglichen Zeitpunkt zum Tausch der Laserdiode einschicken. Warnung Laserdiode Ersatzgerät bereithalten. Signalisiert einen nicht zu behebenden Gerät zur Reparatur einschicken. Hardwarefehler Fehler in der Hardware Leuze electronic GmbH + Co. KG AMS 384... - Seite 63 Diagnose und Fehlerbehebung Service Hotline: Die Kontaktdaten der Hotline Ihres Landes finden Sie auf unserer Website www.leuze.com unter "Kontakt & Support" Reparaturservice und Rücksendungen: Defekte Geräte werden in unseren Service Centern kompetent und schnell instandgesetzt. Wir bieten Ihnen ein umfassendes Servicepaket, um eventuelle Anlagenstillstandzeiten auf ein Minimum zu reduzieren.
-
Seite 64: Typenübersicht Und Zubehör
120m Reichweite, Interbus Schnittstelle, integrierte Heizung 50113738 AMS 384 200 H 200m Reichweite, Interbus Schnittstelle, integrierte Heizung 50113739 AMS 384 300 H 300m Reichweite, Interbus Schnittstelle, integrierte Heizung 50113740 Tabelle 11.1: Typenübersicht AMS 384 Leuze electronic GmbH + Co. KG AMS 384... -
Seite 65: Typenübersicht Reflektoren
KD 02-5-BA M12 Steckverbinder Buchse B-kodiert, BUS IN; SSI 50038538 KD 02-5-SA M12 Steckverbinder Stecker B-kodiert, BUS OUT 50038537 KD 095-5A M12 Steckverbinder Buchse A-kodiert, Power (PWR) 50020501 Tabelle 11.5: Zubehör M12 Steckverbinder AMS 384 Leuze electronic GmbH + Co. KG... -
Seite 66: Zubehör Vorkonfektionierte Leitungen Zur Spannungsversorgung
Bestellbezeichnungen der Leitungen zur Spannungsversorgung Typenbezeichnung Beschreibung Artikelnummer K-D M12A-5P-5m- M12 Buchse A-kodiert, axialer Steckerabgang, 50104557 offenes Leitungsende, Leitungslänge 5m K-D M12A-5P-10m- M12 Buchse A-kodiert, axialer Steckerabgang, 50104559 offenes Leitungsende, Leitungslänge 10m Leuze electronic GmbH + Co. KG AMS 384... -
Seite 67: Zubehör Vorkonfektionierte Leitungen Für Interbus
Data Data braun Ground M12-Stecker (B-kodiert) Gewinde Schirm an Gehäuse Leiterpaar mit Isolierung weiß/braun Leiterpaar mit Isolierung grün/gelb Leiterpaar mit Isolierung grau/rosa Füller (Polyester-Fäden) alle Leiterpaare verseilt, Farben nach DIN 47100 AMS 384 Leuze electronic GmbH + Co. KG... - Seite 68 Leitungsende, Kabellänge 20 m KB IBS-25000-SA M 12-Stecker, B-kodiert, für Interbus, axialer Kabelabgang, offenes 50108600 Leitungsende, Kabellänge 25 m KB IBS-30000-SA M 12-Stecker, B-kodiert, für Interbus, axialer Kabelabgang, offenes 50108601 Leitungsende, Kabellänge 30 m Leuze electronic GmbH + Co. KG AMS 384...
-
Seite 69: Wartung
Zugesicherte Eigenschaften können nach Öffnen des Gerätes nicht mehr garantiert werden. Reparaturen an den Geräten dürfen nur durch den Hersteller erfolgen. Wenden Sie sich für Reparaturen an Ihr Leuze Vertriebs- oder Servicebüro. Die Adressen entnehmen Sie bitte der Umschlaginnen-/rückseite. - Seite 70 Positionswert ..... 45 Status- und Messdaten ....43 Leuze electronic GmbH + Co. KG AMS 384...
- Seite 71 Typenübersicht ....16 Typenübersicht Reflektoren ... . . 62 AMS 384 Leuze electronic GmbH + Co. KG...
- Seite 72 Menüstruktur AMS 384 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Ebene 5 Auswahloption / Einstellmöglichkeit Detailinfos ab : Auswahl : Auswahl : Auswahl : Auswahl : Auswahl : Auswahl : Zurück : Zurück : Zurück : Zurück : Aktivieren : Zurück Geräteinformation Seite 43...
- Seite 73 8,e,1 / 8,n,1 Sprachauswahl Deutsch / English / Español / Français / Italiano Seite 48 Service Zustandsmeldungen Anzahl der Lesungen, Lesetore, Leserate / Nicht-Leserate etc.. Seite 48 Diagnose Nur für den Service durch Leuze-Personal Erweiterte Diagnose Nur für den Service durch Leuze-Personal...
