ranura de la placa
de montaje
lengüeta de la
palanca de
liberación
Con los cuatro tornillos de madera del nº 6 (de 15,88 mm)
1
suministrados, acople la placa de montaje a una superficie
sólida con un grosor mínimo de 2,5 cm.
Coloque el equipo y la base debajo de la placa de montaje a
2
aproximadamente 2,5 cm de su borde.
AVISO: Asegúrese de que encaja firmemente lengüeta de la palanca de
desacoplamiento en la ranura de la placa de montaje.
Levante el equipo y la base, inserte esta última en el soporte de
3
montaje y deslice la base hasta que la lengüeta de la palanca de
liberación quede insertada en la ranura de la placa de montaje.
All manuals and user guides at all-guides.com
Guía de configuración y de referencia rápida

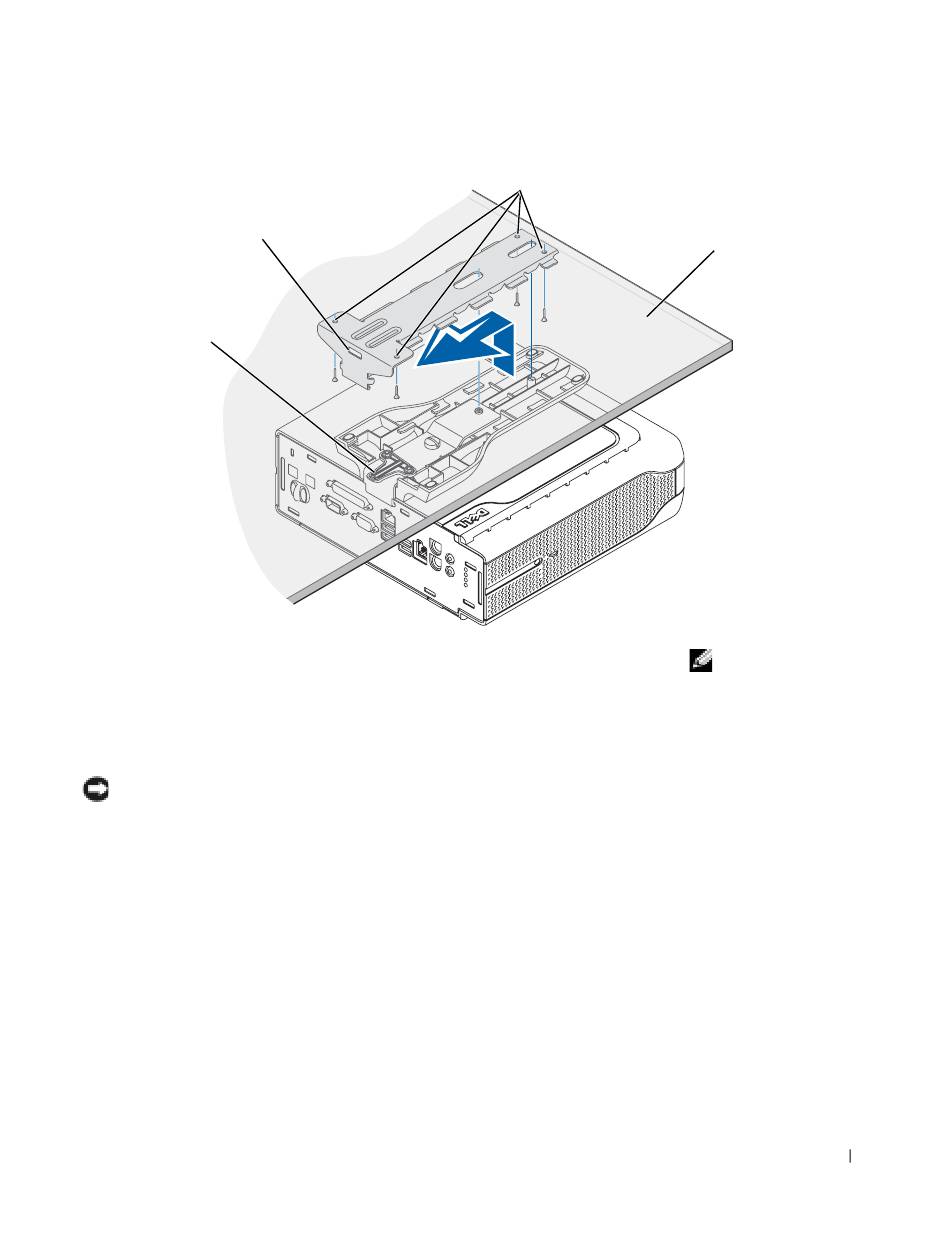

agujeros para los tornillos (4)
superficie sólida
con un grosor
mínimo de 2,5 cm
(una pulgada)
NOTA: Antes de acoplar
la placa de montaje a una
superficie, oriéntese
primero con respecto a
la posición en la que se
acoplará la base a la
placa de montaje.
137
