- Seite 1 Dell Canvas-Stift Benutzerhandbuch...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Tod von Personen zur Folge haben können. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Tastenfunktionen................................11 Kalibrieren der Stiftanzeige..............................13 Zuordnen von Stift- und Fingereingabe......................... 14 Konfigurieren von Dell Canvas als Haupt-Display....................14 Verwenden von Dell Canvas als erweitertes Display....................14 Einstellungen des Radialmenüs............................17 Stift & Windows Ink-Einstellungen..........................19 6 Ersetzen der Schreibfeder..........................21 7 Fehlerbehebung............................23... -
Seite 4: Canvas-Stift

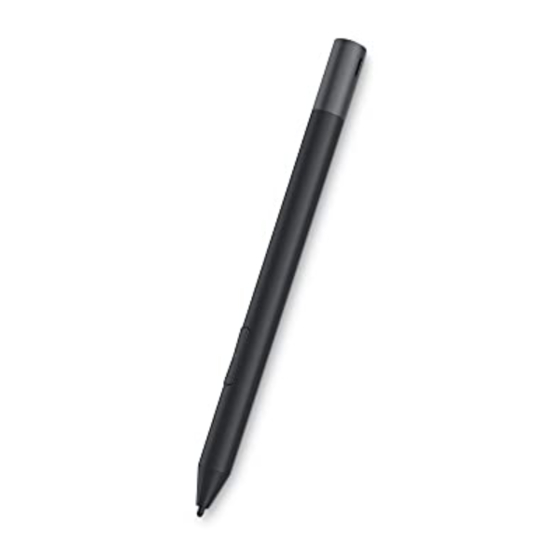

Canvas-Stift Der Canvas-Stift ist auf ein absolut präzises und natürliches Schreibgefühl ausgelegt und kann direkt auf dem Dell Canvas-Bildschirm verwendet werden. Der Stift verwendet elektromagnetische Resonanztechnologie und wird aktiviert, sobald er in die Nähe des Dell Canvas-Bildschirms gebracht wird. Canvas-Stift... -
Seite 5: Funktionen Des Canvas-Stifts
Funktionen des Canvas-Stifts Stift Obere Barrel-Taste Untere Barrel-Taste Stiftspitze – Schreibfeder Weitere Informationen über die Anpassung der Einstellungen für diese Funktionen finden Sie unter Anpassen des Stifts. Federhalterung Die Federhalterung beinhaltet ein Werkzeug zum Entfernen der Schreibfeder und Aufbewahrungsmöglichkeiten für Schreibfedern. Funktionen des Canvas-Stifts... -
Seite 6: Schreibfedern
Abdeckung der Federhalterung. Werkzeug zum Entfernen der Federhalterung Federhalterung Unterseite der Federhalterung Schreibfedern Im Lieferumfang des Stifts sind insgesamt sieben Schreibfedern enthalten. Eine harte Schreibfeder ist im Stift eingesetzt. Zusätzlich befinden sich sechs Schreibfedern in der Federhalterung mit jeweils zwei Schreibfedern jedes Typs: hart, mittelhart und weich. Funktionen des Canvas-Stifts... - Seite 7 Federhalterung B – weiche Schreibfeder H – harte Schreibfeder HB – mittelharte Schreibfeder Funktionen des Canvas-Stifts...
-
Seite 8: Installation Der Softwaretreiber
Installation der Softwaretreiber Microsoft Windows 10 Anniversary Update Version 1607 oder höher unterstützt die Funktionen des Stifts. Sie können sich bei dell.com/support zum Herunterladen des Canvas-Installationsprogramms anmelden. Installation der Softwaretreiber... -
Seite 9: Benutzerinteraktionen
Die Tasten verfügen über anpassbare Funktionen. Standardmäßig ist die obere Taste auf „Erase“ (Löschen) und die untere auf „Barrel button“ (Barrel-Taste) eingestellt. Über die Einstellungsseite Canvas Pen (Canvas-Stift) können Sie die Optionen anpassen. Arbeiten mit Druckempfindlichkeit Zum Zeichnen, Malen oder Schreiben mit Druckempfindlichkeit bewegen Sie den Stift über die Bildschirmoberfläche und wenden... -
Seite 10: Anpassen Des Stifts
Anpassen des Stifts Gehen Sie im Windows-Betriebssystem zu Start > Dell Canvas > Canvas Pen (Canvas-Stift) und passen Sie die Einstellungen des Stifts Die folgenden Einstellungen stehen in der Systemsteuerung Canvas Pen (Canvas-Stift) zur Verfügung: Tabelle 2. Einstellungen der Systemsteuerung „Can Pen“ (Canvas-Stift) -
Seite 11: Tastenfunktionen
Funktion Beschreibung verschiedene Funktionen in der Liste finden Sie unter Tastenfunktionen. Die Option „Barrel button“ (Barrel-Taste) ist standardmäßig Bottom Barrel Button ausgewählt. Sie können die Einstellung durch Auswählen einer anderen Funktion aus der Drop-down-Liste anpassen. Weitere Informationen über verschiedene Funktionen in der Liste finden Sie unter Tastenfunktionen. - Seite 12 Tabelle 3. Tastenfunktionen Funktion Beschreibung Left Click Führt eine ähnliche Funktion wie beim Klicken auf die linke Maustaste aus. Right Click Führt eine ähnliche Funktion wie beim Klicken auf die rechte Maustaste aus; ein Menü wird angezeigt. Middle Click Führt eine ähnliche Funktion wie beim Klicken auf die mittlere Maustaste aus.
-
Seite 13: Kalibrieren Der Stiftanzeige
Für eine optimale Leistung können Sie die Stiftanzeige so kalibrieren, dass der Bildschirm-Cursor an der Position des Stifts auf dem Canvas- Bildschirm ausgerichtet wird. Sie können die folgenden Schritte ausführen, um den Stift auf dem Dell Canvas-Bildschirm zu kalibrieren: Gehen Sie im Windows-Betriebssystem zu Start > Dell Canvas > Canvas Pen (Canvas-Stift). -
Seite 14: Zuordnen Von Stift- Und Fingereingabe
Klicken Sie auf Apply (Anwenden). Verwenden von Dell Canvas als erweitertes Display Wenn Sie das Canvas als erweitertes Display verwenden, ordnen Sie die Stift- und Fingereingabe dem Dell Canvas-Bildschirm zu. Geben Sie Kalibrieren in das Feld Search (Suchen) in der Taskleiste ein. - Seite 15 Wählen Sie in der Systemsteuerung Tablet PC Settings (Tablet PC-Einstellungen) das Dell Canvas aus der Drop-Down-Liste im Abschnitt Display options (Anzeigeoptionen) aus und klicken Sie im Abschnitt Configure (Konfigurieren) auf Setup. Anpassen des Stifts...
- Seite 16 Wählen Sie entweder die Pen input (Stifteingabe) oder die Touch input (Fingereingabe) in der Systemsteuerung Identify pen or touch screens (Stift oder Touchscreens identifizieren). Lesen Sie die Anweisungen sorgfältig und drücken Sie die Eingabetaste, bis der Konfigurationsbildschirm auf dem Canvas-Bildschirm angezeigt wird.
-
Seite 17: Einstellungen Des Radialmenüs
Berühren Sie den Canvas-Bildschirm mit dem Stift oder mit dem Finger, um dem Canvas-Bildschirm die Eingabe zuzuordnen. Klicken Sie in der Systemsteuerung Tablet PC Settings (Tablet PC-Einstellungen) auf OK. Einstellungen des Radialmenüs Die Systemsteuerung Radial Menu (Radialmenü) bietet schnellen Zugriff auf Funktionen zum Bearbeiten, Navigieren und Steuern von Medien. - Seite 18 Einstellungen im Radial Menu (Radialmenü) hinzufügen. Sie können auf das Radialmenü klicken, um alle Funktionen anzuzeigen, die zu den Einstellungen im Radial Menu (Radialmenü) hinzugefügt werden können. Anpassen des Stifts...
-
Seite 19: Stift & Windows Ink-Einstellungen
Stift & Windows Ink-Einstellungen Gehen Sie zu Start > Windows Settings (Windows-Einstellungen) > Devices (Geräte) > Pen & Windows Ink (Stift & Windows Ink) und passen Sie die Einstellungen des Canvas-Stifts im Windows-Betriebssystem an. Weitere detaillierte Informationen zu den Einstellungen finden Sie auf der Microsoft-Website unter https://microsoft.com. - Seite 20 Anpassen des Stifts...
-
Seite 21: Ersetzen Der Schreibfeder
Zum Schutz des Displays vor Kratzern und für eine bessere Leistung sollten Sie die Schreibfeder des Canvas-Stifts in regelmäßigen Abständen austauschen. Sie können neue Schreibfedern online auf der Dell Canvas-Produktseite auf Dell.com bestellen. VORSICHT: Die Spitze der Schreibfeder verschleißt bei normalem Gebrauch. Ersetzen Sie die Schreibfeder, wenn sie zu kurz wird oder abflacht. - Seite 22 Ersetzen der Schreibfeder...
-
Seite 23: Fehlerbehebung
Prüfen Sie die USB-Verbindung zwischen dem Dell Canvas und dem Hostsystem. Kalibrieren Sie die Stiftanzeige so, dass der Bildschirm-Cursor an Der Stift-Cursor wird auf einem anderen Display als auf dem Dell der Position des Stifts auf dem Bildschirm ausgerichtet wird. Canvas angezeigt.
