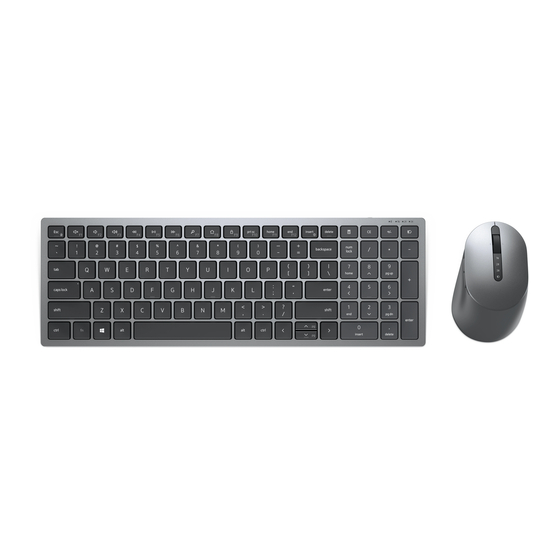

Dell-Gerätekombination aus kabelloser Tastatur und Maus KM7120W Bedienungsanleitung Kombiset-Modell: KM7120W Regulatorisches Modell: KB7120Wc/MS5320Wc/RG-1216...
Ansicht von unten ................. 6 Tastatur................... 7 Ansicht von oben .................. 7 Ansicht von unten ................. 7 Dell-Peripheriemanager ..........8 Ihre kabellose Maus einrichten ......... 9 Batterie einlegen ..............9 Ihre kabellose Maus koppeln ........11 Mit einem USB-Dongle koppeln ............11 Ihr Maus per Bluetooth koppeln ............
Funktionen und Merkmale Maus Ansicht von oben 1 Linkstaste 6 Verbindungsmodus-Leuchten • Weiße LED blinkt: Gerät ist nicht mit 2 Rechtstaste Computer verbunden 3 Scrollrad • Weiße LED leuchtet: Gerät ist mit Computer 4 Vorwärtstaste verbunden 5 Rückwärtstaste • Bernsteinfarbene LED blinkt: Batteriestand ist gering 7 Verbindungsmodus-Taste 8 PPID-Etikett...
Tastatur Ansicht von oben Ansicht von unten 1 Ein-/Ausschalter 4 Batteriefachabdeckung 2 Verbindungsmodus-Leuchten 5 PPID-Etikett • Weiße LED blinkt: Gerät ist nicht mit Computer verbunden • Weiße LED leuchtet: Gerät ist mit Computer verbunden • Bernsteinfarbene LED blinkt: Batteriestand ist gering 3 Verbindungsmodus-Taste Funktionen und Merkmale │...
Dell-Peripheriemanager Die Software Dell-Peripheriemanager ermöglicht Ihnen Folgendes: Zuweisung von Programmverknüpfungen zu geräteprogrammierbaren Tasten und Knöpfen über das Aktion-Register. Anzeige von Geräteinformationen, wie Firmware-Version und Akkustand, über das Info-Register. Aktualisierung auf die neueste Firmware an Ihren Geräten. Kopplung zusätzlicher Geräte über den HF-USB-Dongle oder direkt an ...
Ihre kabellose Maus einrichten Batterie einlegen 1. Machen Sie den Steckplatz an der Seite der Maus ausfindig. Hebeln Sie die Abdeckung mit Ihrer Fingerspitze auf. 2. Entfernen Sie den USB-Dongle aus seinem Fach. 3. Legen Sie die AA-Batterie in das Batteriefach ein. Ihre kabellose Maus einrichten │...
Seite 10
4. Bringen Sie die Abdeckung der Maus wieder an. 5. Schieben Sie den Ein-/Ausschalter zum Einschalten der Maus nach unten. Hinweis: Achten Sie darauf, dass der Abstand zwischen Computer und Maus maximal zehn Meter beträgt. │ Ihre kabellose Maus einrichten...
Ihre kabellose Maus koppeln Ihre kabellose Maus von Dell kann per USB und Bluetooth mit Geräten verbunden werden. Sie können sie mit einem Laptop, Desktop und einem kompatiblen Mobilgerät verbinden und zwischen diesen Geräten umschalten. Mit einem USB-Dongle koppeln Hinweis: Sie können über die Dell-Universal-Kopplung ein Gerät mit Ihrer kabellosen Maus verbinden 1.
Klicken Sie auf Bluetooth- und andere Geräteeinstellungen. Das Einstellungen-Fenster wird eingeblendet. c. Klicken Sie auf Bluetooth und andere Geräte. Stellen Sie sicher, dass Bluetooth eingeschaltet ist. d. Klicken Sie in der Geräteliste auf die Dell-Maus. │ Ihre kabellose Maus koppeln...
Seite 13
Aufleuchten, dass die Verbindung hergestellt ist. Anschließend erlöscht sie. Nach der Kopplung von Maus und Gerät stellen sie automatisch eine Verbindung her, wenn Bluetooth aktiviert ist und sich beide Geräte innerhalb der Bluetooth-Reichweite zueinander befinden. Gerät 2 Dell-Maus MS5320W Ihre kabellose Maus koppeln │...
Klicken Sie auf Bluetooth- und andere Geräteeinstellungen. Das Einstellungen-Fenster wird eingeblendet. c. Klicken Sie auf Bluetooth und andere Geräte. Stellen Sie sicher, dass Bluetooth eingeschaltet ist. d. Klicken Sie in der Geräteliste auf die Dell-Maus. │ Ihre kabellose Maus koppeln...
Seite 15
Aufleuchten, dass die Verbindung hergestellt ist. Anschließend erlöscht sie. Nach der Kopplung von Maus und Gerät stellen sie automatisch eine Verbindung her, wenn Bluetooth aktiviert ist und sich beide Geräte innerhalb der Bluetooth-Reichweite zueinander befinden. Gerät 3 Dell-Maus MS5320W Ihre kabellose Maus koppeln │...
Ihr kabellose Tastatur einrichten 1. Entfernen Sie die Batteriefachabdeckung. 2. Legen Sie die AA-Batterien in das Batteriefach ein. 3. Bringen Sie die Batteriefachabdeckung wieder an. │ Ihr kabellose Tastatur einrichten...
Seite 17
4. Schieben Sie den Ein-/Ausschalter zum Einschalten der Tastatur nach rechts. Hinweis: Vergewissern Sie sich, dass die Entfernung zwischen Computer und Tastatur maximal zehn Meter beträgt. Ihr kabellose Tastatur einrichten │...
Ihre kabellose Tastatur koppeln Ihre kabellose Tastatur von Dell kann per USB und Bluetooth mit Geräten verbunden werden. Sie können sie mit einem Laptop, Desktop und einem kompatiblen Mobilgerät verbinden und zwischen diesen Geräten umschalten. Mit einem USB-Dongle koppeln Hinweis: Sie können über die Dell-Universal-Kopplung ein Gerät mit Ihrer kabellosen Tastatur verbinden 1.
Klicken Sie auf Bluetooth- und andere Geräteeinstellungen. Das Einstellungen-Fenster wird eingeblendet. c. Klicken Sie auf Bluetooth und andere Geräte. Stellen Sie sicher, dass Bluetooth eingeschaltet ist. d. Klicken Sie in der Geräteliste auf die Dell-Tastatur. Ihre kabellose Tastatur koppeln │...
Seite 20
Hinweis: Falls die kabellose Tastatur MS3320W von Dell nicht aufgelistet ist, achten Sie darauf, dass der Kopplungsmodus an der Maus aktiviert ist. 3. Bestätigen Sie die Kopplung an Tastatur und Gerät. Die Leuchte der zweiten Bluetooth-Verbindung bestätigt durch 3-sekündiges weißes Aufleuchten, dass die Verbindung hergestellt ist.
Klicken Sie auf Bluetooth und andere Geräte. Stellen Sie sicher, dass Bluetooth eingeschaltet ist. d. Klicken Sie in der Geräteliste auf die Dell-Tastatur. Hinweis: Falls die Tastatur KB7120W nicht aufgelistet ist, bestätigen Sie durch Drücken der Bluetooth-Kopplungstaste an der Tastatur, dass der Kopplungsmodus aktiviert ist.
Seite 22
Aufleuchten, dass die Verbindung hergestellt ist. Anschließend erlöscht sie. Nach der Kopplung von Tastatur und Gerät stellen sie automatisch eine Verbindung her, wenn Bluetooth aktiviert ist und sich beide Geräte innerhalb der Bluetooth-Reichweite zueinander befinden. Gerät 3 Dell-Tastatur KM7120W │ Ihre kabellose Tastatur koppeln...
Technische Daten Allgemein Modellnummer der Tastatur MS5320W Verbindungstyp 2,4-GHz-WLAN- und Bluetooth-Dualmodus-Technologie Unterstützte Betriebssysteme • Windows 10/8/7/XP/ (2,4 GHz) • Server 2008/Server 2012 • Linux 6.x, Ubuntu, Free DOS, Neokylin, Red Hat • Chrome und Android • Mac OS Unterstützte Betriebssysteme •...
Allgemein Modellnummer der Maus KB7120W Verbindungstyp 2,4-GHz-WLAN- und Bluetooth-Dualmodus-Technologie Unterstützte Betriebssysteme • Windows 10/8/7/XP/Vista Server 2003/ (2,4 GHz) Server 2008/Server 2012 • Linux 6.x, Ubuntu, Free DOS, Neokylin, Red Hat • Chrome und Android • Mac OS Unterstützte Betriebssysteme • Windows 10/8 (Bluetooth) •...
Problemlösung Problem Mögliche Ursache Mögliche Abhilfemaßnahme Maus/Tastatur Die weiße LED an der 1. Prüfen Sie, ob die Batterie richtig eingelegt ist. funktioniert nicht Oberseite der Maus leuchtet beim Die Pole + und - müssen mit den Symbolen im Batteriefach Einschalten der Maus übereinstimmen.
Seite 26
Problem Mögliche Ursache Mögliche Abhilfemaßnahme Maus/Tastatur kann Das Bluetooth-Symbol 1. Prüfen Sie den Batteriestand. nicht per Bluetooth am Computer leuchtet • Falls Sie die Maus/Tastatur mit dem Computer nicht auf, wenn die Maus mit einem Akku betreiben, gekoppelt werden mit dem Computer müssen Sie sicherstellen, verbunden wird.
Seite 27
Problem Mögliche Ursache Mögliche Abhilfemaßnahme Mauszeiger Mauszeiger reagiert 1. Prüfen Sie den Batteriestand. bewegt sich nicht nicht • Falls Sie die Maus mit einem Akku betreiben, Links-/Rechtstast Keine Reaktion bei müssen Sie sicherstellen, e funktioniert Betätigung der linken dass der Akku vollständig nicht oder rechten geladen ist.
Seite 28
Problem Mögliche Ursache Mögliche Abhilfemaßnahme Maus/Tastatur Fehlermeldung bei 2. Schalten Sie die kann nicht mit kabelloser Kopplung Maus/Tastatur aus und dann dem Computer wird bei Kopplung von wieder ein. gekoppelt werden Maus/Tastatur mit Prüfen Sie, ob die dem Computer Batteriestandanzeige angezeigt zehnmal bernsteinfarben blinkt.
Dell könnte zudem eine zusätzliche Hardwaregarantie anbieten. Alle Einzelheiten zum Endnutzervertrag und den Garantiebedingungen von Dell finden Sie unter Dell.com. Wählen Sie Ihr Land aus der Liste im unteren Bereich der Startseite, klicken Sie dann für den Endnutzervertrag auf den Link der Bedingungen oder für die Garantiebedingungen auf den Support-Link.
