  • Seite 1 Dell SCv3000- und SCv3020 Speichersystem Benutzerhandbuch...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2017 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    ....................... 7 Speichersystem SCv3000 und SCv3020 – Laufwerke .................. 7 Speichersystem SCv3000 und SCv3020 – Laufwerknummerierung ..............8 SCv3000 und SCv3020 – Merkmale und Anzeigen des Speicher-Controller ......................... 8 SCv3000 und SCv3020Speicher-Controller 2 Austauschen von Speichersystem SCv3000 und SCv3020-Komponenten......11 ..............................11 Sicherheitsvorkehrungen ..........................

  • Seite 4: Über Dieses Handbuch

    Die in diesem Handbuch enthaltenen Informationen richten sich an Dell Endbenutzer. Kontaktaufnahme mit Dell Dell bietet online oder per Telefon verschiedene Optionen für Support und Service. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht erhältlich.

  • Seite 5: Speichersystem Scv3000 Und Scv3020 - Hardware

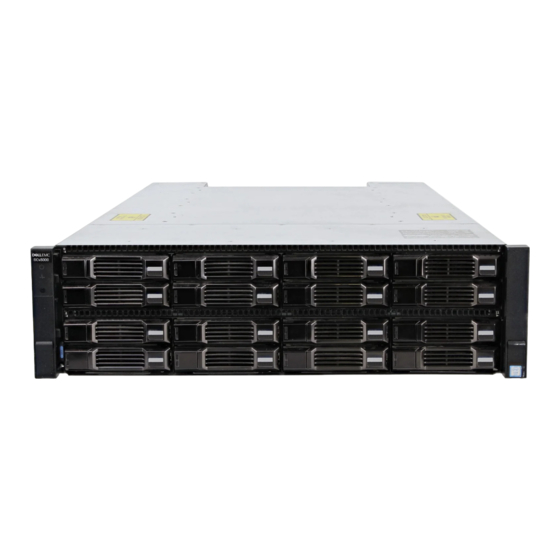

    Speichersystem SCv3000 und SCv3020 – Hardware Das Speichersystem SCv3000 und SCv3020 wird mit Dell EnterpriseValue Laufwerken, zwei redundanten Netzteil/Kühlungslüfter- Modulen und zwei redundanten Speicher-Controller ausgeliefert. Jeder Speicher-Controller enthält die Front-End-, Back-End- und Verwaltungs-Kommunikationsports des Speichersystem. Speichersystem SCv3000 und SCv3020 – Ansicht der Vorderseite Die Vorderseite des Speichersystem verfügt über Stromversorgungs- und Statusanzeigen und eine Taste für die...

  • Seite 6: Speichersystem Scv3000 Und Scv3020 - Ansicht Der Rückseite

    — Kann über bis zu 30 interne 2,5-Zoll-SAS-Festplattenlaufwerke verfügen Speichersystem SCv3000 und SCv3020 – Ansicht der Rückseite Die Rückseite des Speichersystem enthält die Speicher-Controller-Anzeigen und die Stromversorgungsanzeigen. Abbildung 2. Speichersystem SCv3000 und SCv3020 – Ansicht der Rückseite Element Name Symbol Beschreibung Netzteil/Kühlungslüfter-...

  • Seite 7: Speichersystem Scv3000 Und Scv3020 - Laufwerke

    Zeile von Laufwerken von 0 bis 4 von links nach rechts und die zweiten Reihe von Laufwerken von 5 bis 9 von links nach rechts nummeriert ist. Dell Storage Manager identifiziert die Laufwerke mit XX-YY, wobei XX für die Nummer der Einheiten-ID des Speichersystem steht und YY für die Laufwerkposition innerhalb des Speichersystem.

  • Seite 8: Scv3000 Und Scv3020 - Merkmale Und Anzeigen Des Speicher-Controller

    Abbildung 5. Speichersystem SCv3020 – Laufwerknummerierung SCv3000 und SCv3020 – Merkmale und Anzeigen des Speicher- Controller Das Speichersystem SCv3000 und SCv3020 beinhaltet zwei Speicher-Controller in zwei Schnittstellen-Steckplätzen. SCv3000 und SCv3020Speicher-Controller Die folgende Abbildung zeigt die Merkmale und Anzeigen des Speicher-Controller.
  • Seite 9 SAS-E/A-Karte – Ports sind von links nach rechts von 1 bis 4 nummeriert Die SAS-Ports auf SAS-E/A-Karten verfügen über keine LEDs. Identifizierungs-LED Blinkt kontinuierlich blau – Ein Befehl wurde durch Dell Storage Manager an das Speichersystem gesendet, sodass die LED blinkt, damit die Benutzer das Speichersystem im Rack identifizieren können.
  • Seite 10 Element Steuerung/Merkmal Symb Beschreibung • Stetig grün leuchtend – Normaler Betrieb Serielle Schnittstelle Verwendet unter Aufsicht des Dell Technical Support zur Fehlerbehebung und (Mikro-USB) Unterstützung von Systemen. MGMT-Port — Ethernet-Port für Speichersystem-Verwaltung und den Zugriff auf Dell Storage Manager. Zwei LEDs mit dem Port zeigen auf Verbindungsstatus (linke LED) und Aktivitätsstatus (rechte LED):...

  • Seite 11: Austauschen Von Speichersystem Scv3000 Und Scv3020-Komponenten

    Befolgen Sie stets die folgenden Sicherheitshinweise, um Verletzungen und Beschädigungen an den Storage Center-Geräten zu verhindern. Wenn in dieser Anleitung beschriebene Geräte auf eine Weise verwendet werden, die nicht Dell angegeben wird, ist der von den Geräten bereitgestellte Schutz möglicherweise eingeschränkt. Zu Ihrer Sicherheit und zum Schutz beachten Sie die in den folgenden Abschnitten beschriebenen Regeln.

  • Seite 12: Vorsichtsmaßnahmen Zum Schutz Vor Elektrostatischer Entladung

    Entfernen Sie vor dem Verschieben eines Speichersystem die Netzteile, um das Gewicht zu reduzieren. • Entfernen Sie Laufwerke erst dann, wenn Sie unmittelbar neue Laufwerke einsetzen können. ANMERKUNG: Um eine ordnungsgemäße Kühlung des Speichersystem zu gewährleisten, müssen in die nicht belegten Schächte Laufwerkplatzhalter eingesetzt werden. Austauschen von Speichersystem SCv3000 und SCv3020-Komponenten...

  • Seite 13: Maßnahmen Vor Dem Austausch

    Klicken Sie auf OK. Herunterfahren der Speichersystem und der Erweiterungsgehäuse Wenn die neue Komponente nicht Hot-Swap-fähig ist, verwenden Sie den Dell Storage Manager, um das Speichersystem und die Erweiterungsgehäuse herunterzufahren. Das Herunterfahren des Speichersystem und der Erweiterungsgehäuse führt zu einem Systemausfall.

  • Seite 14: Frontverkleidung Anbringen

    Mindestens 4 SSDs oder 7 Laufwerke müssen im Gehäuse oder in einem Erweiterungsgehäuse installiert sein. Das Speichersystem SCv3000 und SCv3020 unterstützt maximal 16 oder 30 im Gehäuse installierte Laufwerke. Die Laufwerke sind von links nach rechts und dann oben nach unten installiert. Die erste Reihe von Laufwerken hat die Nummern von 0 bis 4 von links nach rechts, die zweite Reihe von Laufwerken hat die Nummern von 5 bis 9 von links nach rechts und so weiter.

  • Seite 15: Identifizieren Des Fehlerhaften Festplattenlaufwerks

    Verwenden Sie dieses Verfahren zum Entfernen eines defekten Laufwerks aus dem Speichersystem SCv3000 und SCv3020. Voraussetzungen • Vor Sie des Laufwerk entfernen, stellen Sie sicher, dass die folgende Warnmeldung in der Registerkarte Warnungen in Dell Storage Manager angezeigt wird: Drive # is ready to be removed., wobei # die Laufwerkposition im Speichersystem ist.

  • Seite 16: Rack-Schienen

    Nehmen Sie das Speichersystem aus dem Rack. Entfernen Sie die Rack-Schienen aus dem Rack. Installieren der Rack-Schienen Führen Sie die folgenden Schritte zum Installieren von Rack-Schienen für einSpeichersystem SCv3000 und SCv3020 durch. Schritte Montieren Sie die Austausch-Rack-Schienen im Rack. Bauen Sie das Speichersystem in das Rack ein.

  • Seite 17: Netzteil- Und Kühlungslüfter-Module

    Speichersystem möglicherweise automatisch heruntergefahren werden, um Beschädigungen zu vermeiden. Identifizieren des fehlerhaften Netzteils Um zu bestimmen, welches Netzteil fehlerhaft ist, verwenden Sie den Dell Storage Manager. Klicken Sie auf die Registerkarte Hardware. Klicken Sie im Navigationsbereich der Registerkarte Hardware auf Netzteil.

  • Seite 18: Identifizieren Des Fehlerhaften Kühlungslüfters

    Führen Sie die folgenden Schritte aus, um ein fehlerhaftes Netzteil/Kühlungslüfter-Modul auszutauschen. Voraussetzungen Verwenden Sie Dell Storage Manager zum Senden von SupportAssist-Informationen an Dell Technical Support. Verwenden Sie Dell Storage Manager zur Bearbeitung der Storage Center-Einstellungen und setzen Sie den Betriebsmodus des Storage Center in den Wartungsmodus. Info über diese Aufgabe Sie können die Netzteil/Kühlungslüfter-Module einzeln austauschen, ohne das Speichersystem herunterzufahren.
  • Seite 19 Status festgestellt hat. Wenn das Netzteil/Kühlungslüfter-Modul korrekt funktioniert, leuchtet die Wechselstrom-Statusanzeige grün und die Statusanzeige des Netzteil/Kühlungslüfter-Moduls ist aus. Stellen Sie im Dell Storage Manager sicher, dass das Ersatznetzteil erkannt und als aktiv angezeigt wird. Nächster Schritt Verwenden Sie Dell Storage Manager zur Bearbeitung der Storage Center-Einstellungen und setzen Sie den Betriebsmodus des Storage Center in den Normalmodus.

  • Seite 20: Speichersystem Scv3000 Und Scv3020 - Technische Daten

    Technische Daten Dieser Anhang enthält die technischen Daten für das Speichersystem SCv3000 und SCv3020. Technische Daten Die technischen Daten des Speichersysteme SCv3000 und SCv3020 sind in den nachfolgenden Tabellen dargestellt. Laufwerke SCv3000 Bis zu 16 3,5-Zoll Hot-Swap-fähige Festplattenlaufwerke (12 GB SAS) SAS-Festplattenlaufwerke SCv3020 Bis zu 30 2,5-Zoll Hot-Swap-fähige SAS-Festplattenlaufwerke (12 GB...
  • Seite 21 44,50 cm (17,5 Zoll) SCv3000 81,91 cm (32,25 Zoll) Tiefe SCv3020 78,27 cm (31 Zoll) SCv3000 45 kg Ungefähres Gewicht (maximale Konfiguration) SCv3020 43 kg Ungefähres Gewicht ohne Festplatten 32,5 kg (72 lb) Speichersystem SCv3000 und SCv3020 – Technische Daten...
  • Seite 22 ≤35 °C (95 °F) Maximale Bewertung – Die maximale Temperatur wird um 1 °C/300 m (1 °F/547 Fuß) oberhalb von 950 m (3.117 Fuß) reduziert. Bei Lagerung 12.000 m ( 39.370 ft). Luftverschmutzungsklasse Klasse G1 oder niedriger gemäß ISA-S71.04-1985 Speichersystem SCv3000 und SCv3020 – Technische Daten...
