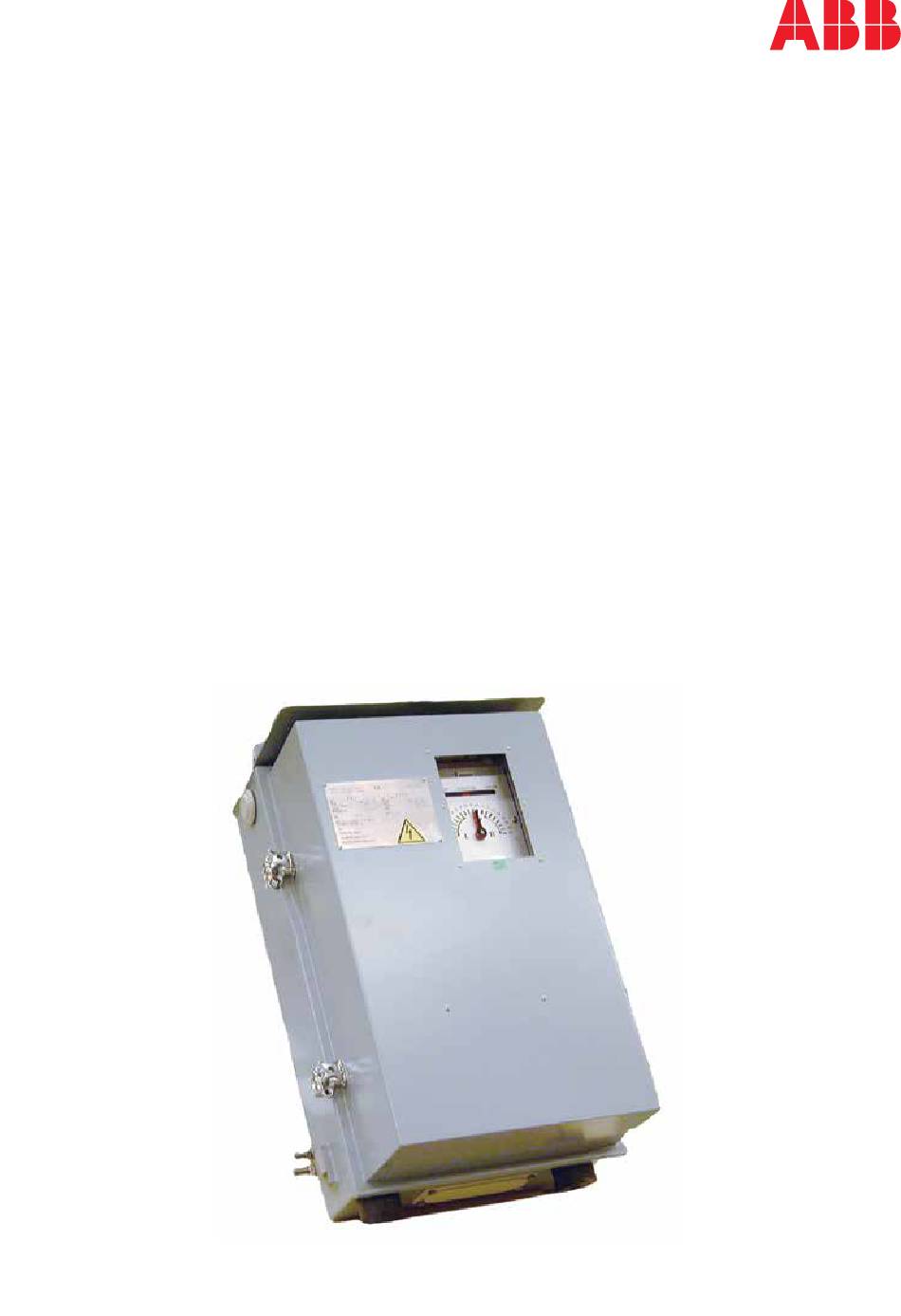

Motorantrieb Typ BUE
Technisches Handbuch

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB BUE

  • Seite 1 — 1 Z S E 5 4 8 3 -10 4 D E , R E V. 6 Motorantrieb Typ BUE Technisches Handbuch...
  • Seite 2 Anwendungen ab. Informationen zu speziellen Anwendungen, die in dieser Anleitung nicht beschrieben werden, erhalten Sie direkt von ABB oder einem autorisierten Vertreter. Wir behalten uns das Recht vor, ohne Vorankündigung technische Änderungen vorzunehmen oder den Inhalt dieses Dokuments zu modifizieren.
  • Seite 3: Inhaltsverzeichnis

    — Inhalt Konstruktion Anwendungen Konstruktion Schrank Umgebungslufttemperatur Verbindung von Motorantrieb und Stufenschalter Typenschild Funktionsweise LOKAL-Steuerung Durchgangsstellungen Fernsteuerung Stufenweiser Betrieb Durchlaufschutz Kontaktzeiten Schaltplan Antriebsmechanismus Ausrüstung Standardausführung Steuerung Schutz Anzeige Leitungen Wartung Optionales Zubehör Kondenswasserabdeckung Steckdose Zusatzheizung Hygrostat Ausführung für tropische Klimazonen Zusätzliche Mehrstellenschalter Technische Daten Abmessungen...
  • Seite 5 Herstellererklärung Der Hersteller Hitachi ABB Power Grids Sweden Components SE-771 80 LUDVIKA Schweden erklärt hiermit, dass Motorantrieb, Typ BUE Das Produkt folgenden Anforderungen entspricht: Die Maschine gilt konstruktionstechnisch als Komponente eines mineralölgefüllten Leistungstransformators und erfüllt folgende Vorgaben: • Maschinenrichtlinie 89/392/EWG (geändert durch 91/368/EWG und 93/44/EWG) und 93/68/EWG (Kennzeichnung), sofern die Installation und der elektrische Anschluss vom Transformatorhersteller korrekt vorgenommen werden (z.
  • Seite 7: Konstruktion

    VUCG, UCL, UCC und UCD vorgesehen. abgedichtet und das Fenster verklebt. Konstruktion Der Schrank kann mit zwei verschiedenen Das Modell BUE umfasst sämtliche erforderliche Halterungsvorrichtungen versehen werden – Ausrüstung für den Stufenschalterbetrieb. entweder mit Befestigungsösen für eine direkte Ein breites Spektrum an optionalem Zubehör Verschraubung mit der Transformatorseite oder ist erhältlich, um alle Kundenanforderungen...
  • Seite 8 M O T O R A N T R I E B T Y P B U E T E C H N I S C H E S H A N D B U C H E1, E2 X1-17 B1, B2 — 01 Motorantrieb, Typ BUE. B1, B2 (Option) Thermostat oder Hygrostat für zusätzliche Verriegelung mit Vorbereitung für Vorhängeschloss Heizung 100 W (hinter der Abdeckung) Belüftung...
  • Seite 9: Umgebungslufttemperatur

    Umgebungslufttemperatur Die erforderliche Umgebungslufttemperatur für den Der Motorantrieb ist durch Blenden vor Sonneneinstrahlung zu schützen. Motorantrieb geht aus Abb. 2 hervor. Der normale Wenn die Umgebungstemperatur +70 °C Betriebsbereich liegt zwischen -40 und +60°C. überschreitet, ist eine spezielle Ausrüstung erforderlich.
  • Seite 10: Funktionsweise

    Die Eingangssteuerkreise für HÖHER- S6.2: Obere Schaltstellung und TIEFER-Impulse sind mit den anderen Anschlüssen Not-Aus-Taste zu verbinden (siehe Abb.). Eine LOKAL-Steuerung ist nicht Türschalter möglich, wenn sich der Schalter (S1) in der Stellung FERN befindet. Eine FERN-Steuerung ist nicht möglich, wenn sich...
  • Seite 11 M O T O R A N T R I E B T Y P B U E T E C H N I S C H E S H A N D B U C H — 04 Schaltplan.
  • Seite 12 M O T O R A N T R I E B T Y P B U E T E C H N I S C H E S H A N D B U C H — 05 Kontaktzeitdiagramm...
  • Seite 13: Standardausführung

    M O T O R A N T R I E B T Y P B U E T E C H N I S C H E S H A N D B U C H — Standardausführung Steuerung Optionales Zubehör •...
  • Seite 14: Technische Daten

    Tiefste Position mit Kennzeichnung 1 Mittlere Position mit Kennzeichnung N (normale Position) Optional Klemmenblöcke an BUE 2 Anzahl verfügbarer Anschlüsse 33 - Phönix UK 5N : 32 A, U : 800 V AC gemäß IEC Querschnitt: 0,2 – 6 mm (HINWEIS: Max.
  • Seite 15: Abmessungen

    M O T O R A N T R I E B T Y P B U E T E C H N I S C H E S H A N D B U C H — Abmessungen 1081 Optional: Zusätzliches Loch und Flansch FL33 (rechts) Erdungsanschluss (M12) Max. 135° Gewicht: ~155 kg Kann links auf Scharniere gesetzt werden — 06 Abmessungen. BUE 2 mit Befestigungsösen...
  • Seite 16 M O T O R A N T R I E B T Y P B U E T E C H N I S C H E S H A N D B U C H Optional: Zusätzliches Loch und 1065 Flansch FL33 (rechts) Max. 135° Gewicht: ~155 kg Kann links auf Scharniere gesetzt werden — 07 Abmessungen. BUE 2 mit Vibrationsdämpfungselementen...
  • Seite 20 — Hitachi ABB Power Grids Sweden Components SE-771 80 Ludvika Schweden E-Mail: sales@se.abb.com www.hitachiabb-powergrids.com/transformer-insulation-components © Copyright 2020 Hitachi ABB Power Grids. Alle Rechte vorbehalten. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
