Bauanleitung 101.129
Oldtimer
Holzleiste
Holzleiste
Holzleiste
Holzleiste
Holzleiste
Holzleiste
Holzleiste
Holzleiste
Holzleiste
Rundstab
Rundstab
Speichenlaufrad
Nägel
1

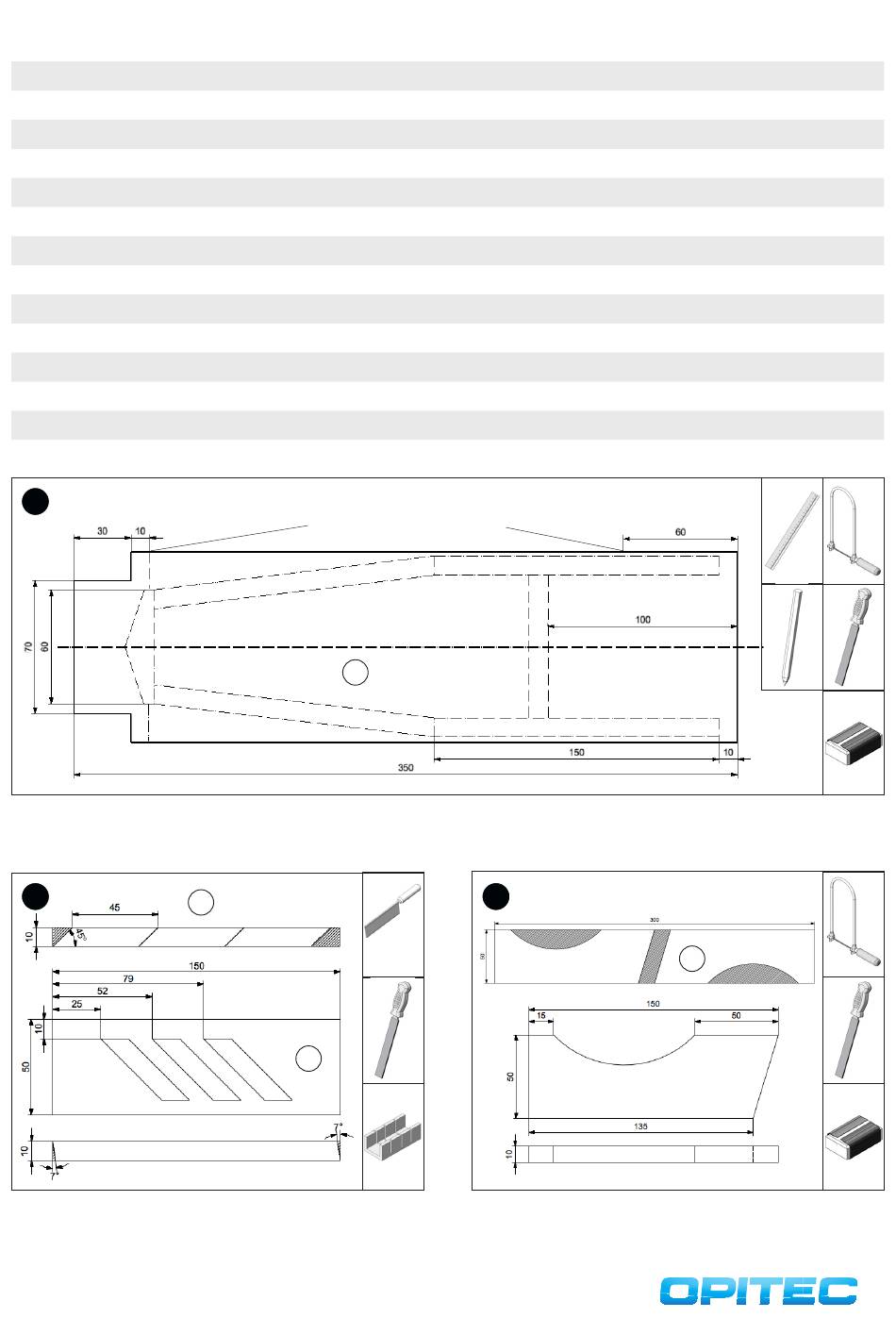

Die Schablone (Seite 11+13) auf das Holzbrett (1) übertragen. Die vorderen Aussparungen aussägen und Sägschnitte säubern. Anschließend die Position
der Leimstellen für die einzelnen Bauteile auf der Grundplatte aufzeichnen.
2
Zwei Holzleisten (18) wie abgebildet ablängen und Sägeschnitte säu-
bern. Die beiden Holzleisten (3) auf an beiden Aussenkanten (50mm)
wie abgebildet 7° anschrägen. Jeweils 3 Teile (18) wie abgebildet nach
Bemaßung auf die beiden Holzleisten (3) aufleimen.
2
Achsbefestigung mittig ansetzen
1
18
2x
3
3
250x50x20
1
250x40x5
4
150x10x5
2
125x15x10
1
100x15x15
1
100x30x10
1
50x50x10
3
50x40x10
2
50x30x10
1
ø6x150
1
ø10x50
4
ø70
2
ø1x15
3
Die Schablone (Seite....) auf die Holzleiste (2) übertragen. Die Seitentei-
le aussägen und Sägeschnitte säubern.
Kotflügel vorne/hinten
Radkasten
Lufthauben/Auspuff/Nummernschild
Stoßstangen
Achshalterungen
Kofferraum (Vorder-/Rückwand)
Kofferraum (Deckel)
Kofferraum (Boden)
Seitenteile
Achsen
Radkappen
Räder
Befestigung Deckel Kofferraum
Sitzrückwand
2
2x
16
17
18
19
20
21
22
23
24
25
26
27
28
