Bauanleitung 101.129
Oldtimer
16
22

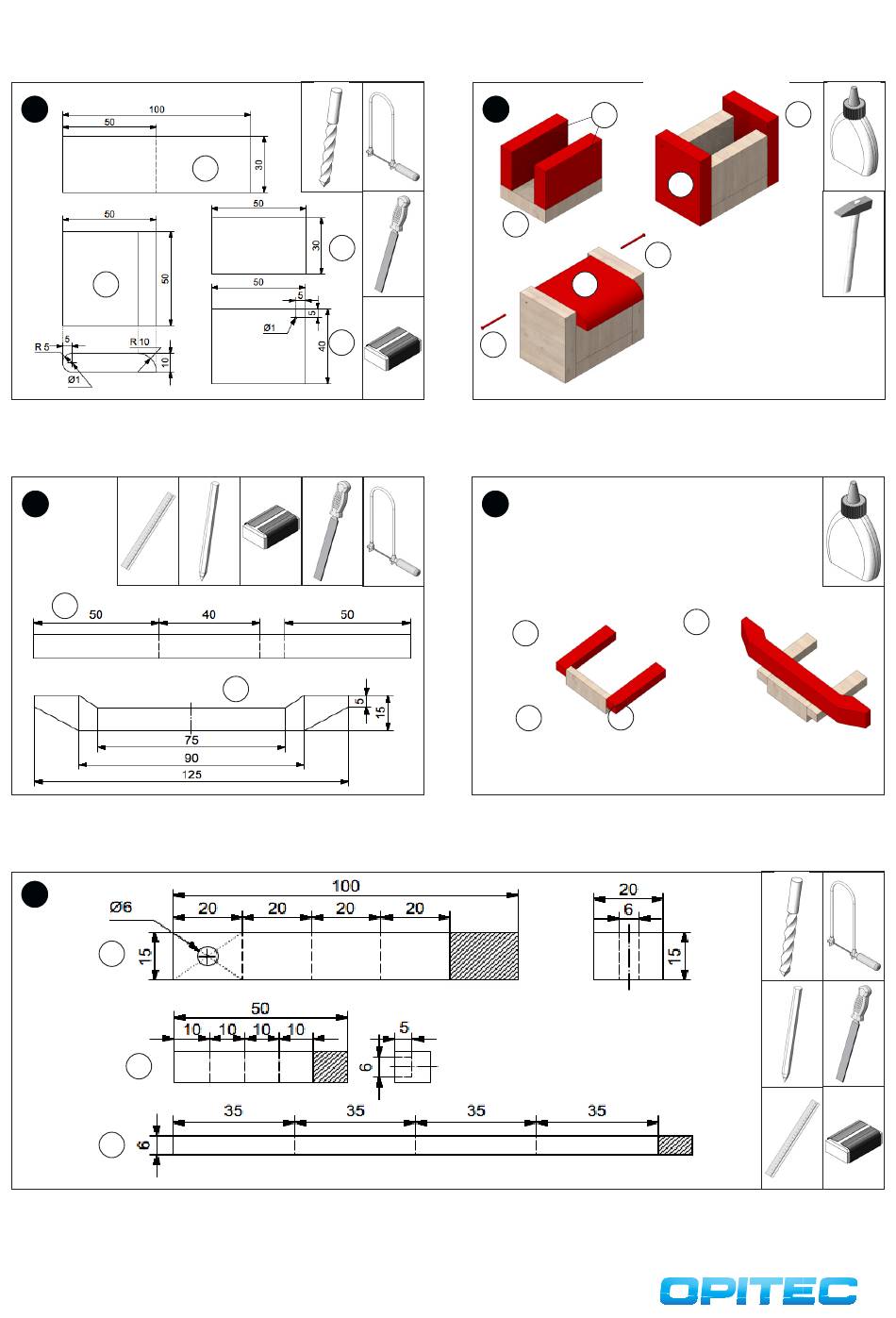

Für den Kofferraum die Holzleiste (21) halbieren und den Sägeschnitt
säubern. Die Holzleiste (22) wie abgebildet abrunden und von beiden
Seiten ø1mm ca. 5mm tief bohren. Eine ø1mm Bohrung bei 2 Holzleis-
ten (23) durchbohren. (siehe Bemaßung)
18
18
Die übrige Holzleiste (19) wie oben abgebildet abmessen und zusägen.
Sägeschnitte säubern.
20
20
26
25
Die Holzleiste (20) nach Bemaßung ablängen. Sägeschnitte säubern. Anschließend auf jedem 20mm Stück die Mitte anzeichnen und ø6mm durch-
bohren. Den Rundstab (26) wie abgebildet ablängen und in jedes 10mm-Stück ausgemittelt eine Bohrung ø6mm ca. 5mm tief bohren. Den Rundstab
(25) wie abgebildet ablängen. Sägeschnitte säubern.
5
21
ø1
21
2x
2x
23
19
17
21
23
22
28
Die beiden Leisten (21) wie abgebildet auf die Holzleiste (23) aufleimen.
Die beiden gebohrten Leisten (23) wie abgebildet aufleimen. (Bohrun-
gen zeigen zur Rückseite!) Anschließend den Deckel mit den beiden
Nägeln (28) befestigen.
19
18
18
18
Die Zuschnitte der Holzleiste (18) wie abgebildet aneinanderleimen.
Die Stoßstange (19) ausgemittelt oben auf den Träger aufleimen. Leim
gut trocknen lassen.
23
23
28
19
