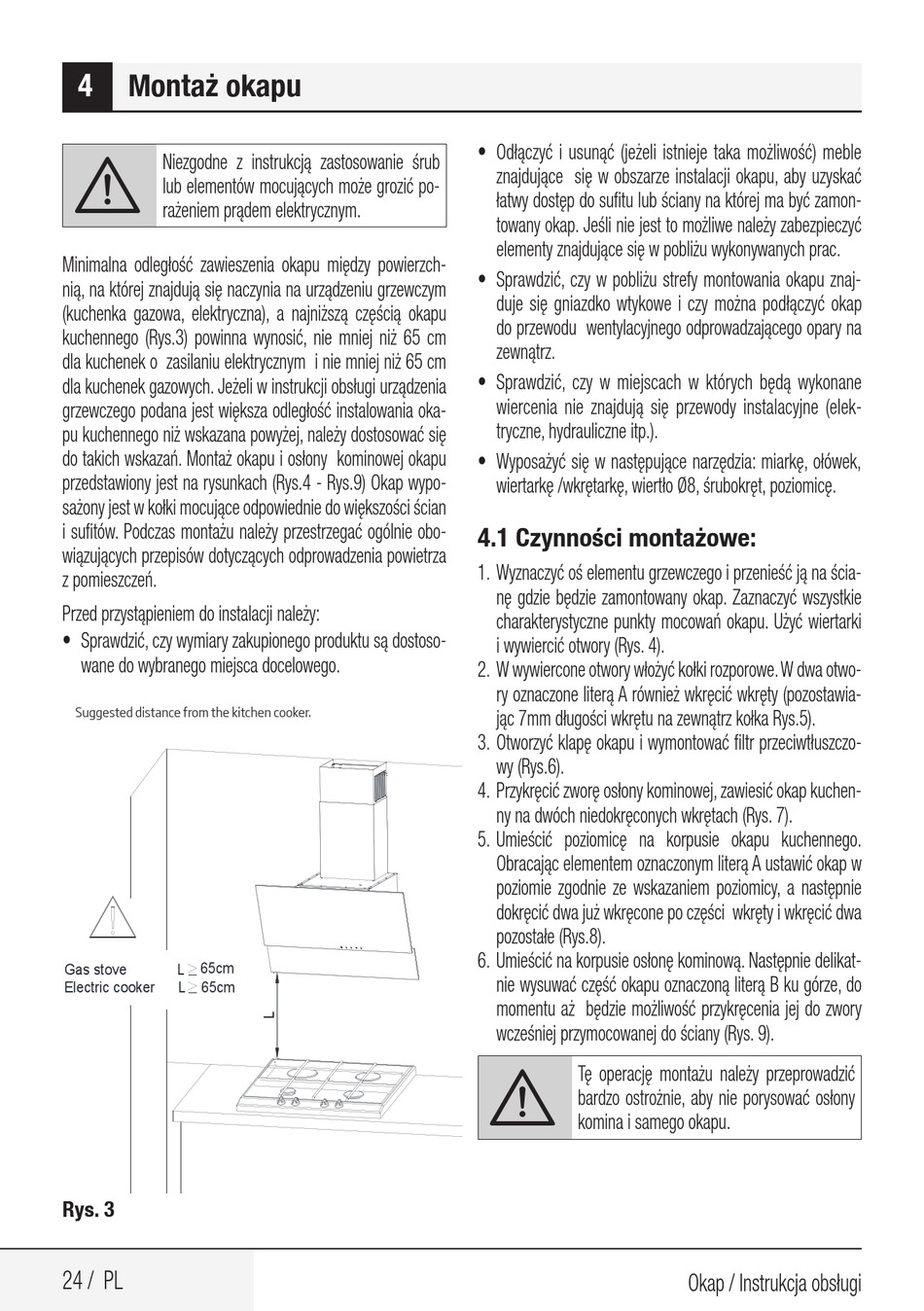

4 Montaż okapu
A
Niezgodne z instrukcją zastosowanie śrub
lub elementów mocujących może grozić po-
rażeniem prądem elektrycznym.
Minimalna odległość zawieszenia okapu między powierzch-
nią, na której znajdują się naczynia na urządzeniu grzewczym
(kuchenka gazowa, elektryczna), a najniższą częścią okapu
kuchennego (Rys.3) powinna wynosić, nie mniej niż 65 cm
dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm
dla kuchenek gazowych. Jeżeli w instrukcji obsługi urządzenia
grzewczego podana jest większa odległość instalowania oka-
pu kuchennego niż wskazana powyżej, należy dostosować się
do takich wskazań. Montaż okapu i osłony kominowej okapu
przedstawiony jest na rysunkach (Rys.4 - Rys.9) Okap wypo-
sażony jest w kołki mocujące odpowiednie do większości ścian
i sufitów. Podczas montażu należy przestrzegać ogólnie obo-
wiązujących przepisów dotyczących odprowadzenia powietrza
z pomieszczeń.
Przed przystąpieniem do instalacji należy:
• Sprawdzić, czy wymiary zakupionego produktu są dostoso-
wane do wybranego miejsca docelowego.
Suggested distance from the kitchen cooker.
65cm
Gas stove L 65cm
Electric cooker L 65cm
Rys. 3
24 / PL
• Odłączyć i usunąć (jeżeli istnieje taka możliwość) meble
znajdujące się w obszarze instalacji okapu, aby uzyskać
łatwy dostęp do sufitu lub ściany na której ma być zamon-
towany okap. Jeśli nie jest to możliwe należy zabezpieczyć
elementy znajdujące się w pobliżu wykonywanych prac.
• Sprawdzić, czy w pobliżu strefy montowania okapu znaj-
duje się gniazdko wtykowe i czy można podłączyć okap
do przewodu wentylacyjnego odprowadzającego opary na
zewnątrz.
• Sprawdzić, czy w miejscach w których będą wykonane
wiercenia nie znajdują się przewody instalacyjne (elek-
tryczne, hydrauliczne itp.).
• Wyposażyć się w następujące narzędzia: miarkę, ołówek,
wiertarkę /wkrętarkę, wiertło Ø8, śrubokręt, poziomicę.
4.1 Czynności montażowe:
1. Wyznaczyć oś elementu grzewczego i przenieść ją na ścia-
nę gdzie będzie zamontowany okap. Zaznaczyć wszystkie
charakterystyczne punkty mocowań okapu. Użyć wiertarki
i wywiercić otwory (Rys. 4).
2. W wywiercone otwory włożyć kołki rozporowe. W dwa otwo-
ry oznaczone literą A również wkręcić wkręty (pozostawia-
jąc 7mm długości wkrętu na zewnątrz kołka Rys.5).
3. Otworzyć klapę okapu i wymontować filtr przeciwtłuszczo-
wy (Rys.6).
4. Przykręcić zworę osłony kominowej, zawiesić okap kuchen-
ny na dwóch niedokręconych wkrętach (Rys. 7).
5. Umieścić poziomicę na korpusie okapu kuchennego.
Obracając elementem oznaczonym literą A ustawić okap w
poziomie zgodnie ze wskazaniem poziomicy, a następnie
dokręcić dwa już wkręcone po części wkręty i wkręcić dwa
pozostałe (Rys.8).
6. Umieścić na korpusie osłonę kominową. Następnie delikat-
nie wysuwać część okapu oznaczoną literą B ku górze, do
momentu aż będzie możliwość przykręcenia jej do zwory
wcześniej przymocowanej do ściany (Rys. 9).
A
Tę operację montażu należy przeprowadzić
bardzo ostrożnie, aby nie porysować osłony
komina i samego okapu.
