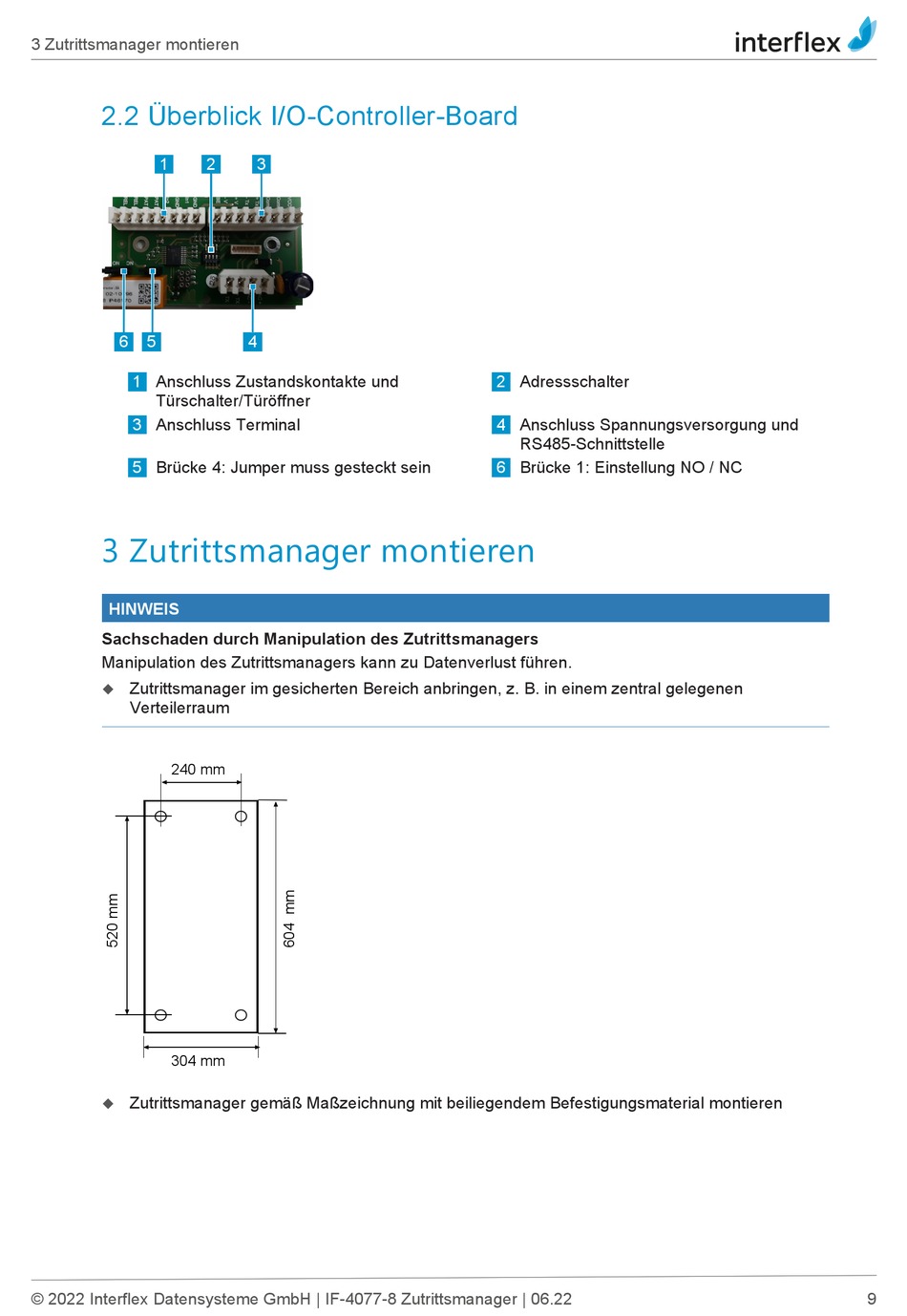

3 Zutrittsmanager montieren
2.2 Überblick I/O-Controller-Board
1
6
5
1
Anschluss Zustandskontakte und
Türschalter/Türöffner
3
Anschluss Terminal
5
Brücke 4: Jumper muss gesteckt sein
3 Zutrittsmanager montieren
HINWEIS
Sachschaden durch Manipulation des Zutrittsmanagers
Manipulation des Zutrittsmanagers kann zu Datenverlust führen.
Zutrittsmanager im gesicherten Bereich anbringen, z. B. in einem zentral gelegenen
u
Verteilerraum
240 mm
304 mm
Zutrittsmanager gemäß Maßzeichnung mit beiliegendem Befestigungsmaterial montieren
u
© 2022 Interflex Datensysteme GmbH | IF-4077-8 Zutrittsmanager | 06.22
2
3
4
2
Adressschalter
4
Anschluss Spannungsversorgung und
RS485-Schnittstelle
6
Brücke 1: Einstellung NO / NC
9
