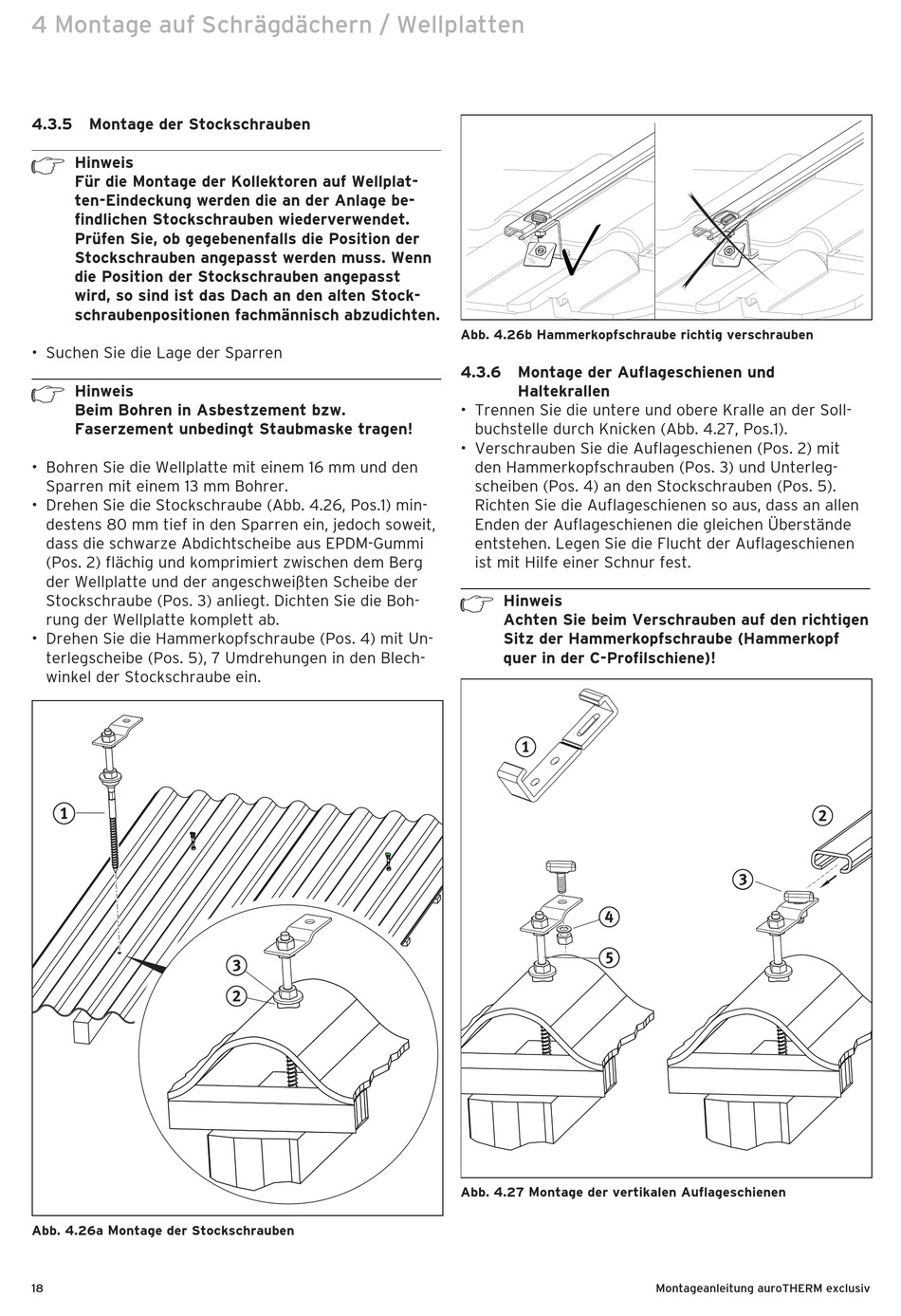

4 Montage auf Schrägdächern / Wellplatten

4.3.5 Montage der Stockschrauben

h Hinweis
Für die Montage der Kollektoren auf Wellplat-
ten-Eindeckung werden die an der Anlage be-
findlichen Stockschrauben wiederverwendet.
Prüfen Sie, ob gegebenenfalls die Position der
Stockschrauben angepasst werden muss. Wenn
die Position der Stockschrauben angepasst
wird, so sind ist das Dach an den alten Stock-
schraubenpositionen fachmännisch abzudichten.
• Suchen Sie die Lage der Sparren
h Hinweis
Beim Bohren in Asbestzement bzw.
Fa ser ze ment un be dingt Staubmaske tragen!
• Bohren Sie die Wellplatte mit einem 16 mm und den
Sparren mit einem 13 mm Bohrer.
• Drehen Sie die Stockschraube (Abb. 4.26, Pos.1) min-
destens 80 mm tief in den Sparren ein , jedoch so weit,
dass die schwarze Ab dicht schei be aus EPDM-Gummi
(Pos. 2) flächig und komprimiert zwi schen dem Berg
der Wellplatte und der an ge schweiß ten Scheibe der
Stockschraube (Pos. 3) anliegt. Dichten Sie die Boh-
rung der Wellplatte komplett ab.
• Drehen Sie die Hammerkopfschraube (Pos. 4) mit Un-
ter leg schei be (Pos. 5), 7 Um dre hun gen in den Blech-
winkel der Stockschraube ein.
Abb. 4.26a Montage der Stockschrauben
18
Abb. 4.26b Hammerkopfschraube richtig verschrauben
4.3.6 Montage der Auflageschienen und
Haltekrallen
• Trennen Sie die untere und obere Kralle an der Soll-
buchstelle durch Knic ken (Abb. 4.27, Pos.1).
• Verschrauben Sie die Auflageschienen (Pos. 2) mit
den Ham mer kopf schrau ben (Pos. 3) und Un ter leg -
schei ben (Pos. 4) an den Stock schrau ben (Pos. 5).
Richten Sie die Auf la ge schie nen so aus, dass an allen
Enden der Auf la ge schie nen die glei chen Überstände
entstehen. Legen Sie die Flucht der Auf la ge schie nen
ist mit Hilfe einer Schnur fest.
h Hinweis
Achten Sie beim Verschrauben auf den richtigen
Sitz der Hammerkopfschraube (Hammerkopf
quer in der C-Profilschiene)!
Abb. 4.27 Montage der vertikalen Auflageschienen
Montageanleitung auroTHERM exclusiv
