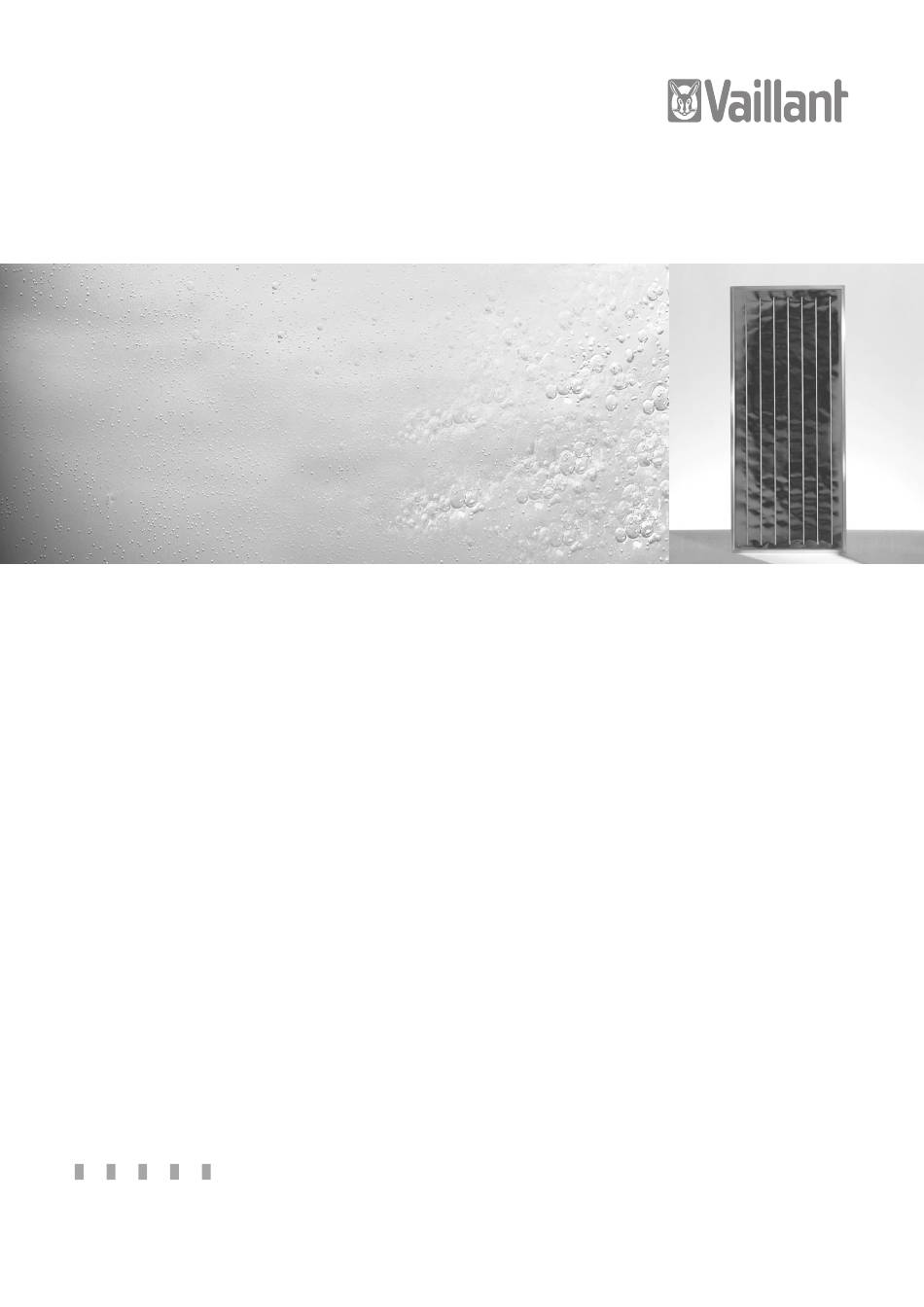

- Seite 1 Für den Fachhandwerker Montageanleitung auroTHERM classic, VFK 900 Aufdachmontage von Solar-Flachkollektoren VFK 990/1 VFK 900 GM (DE; AT; CH; IT; HU)
- Seite 2 Für den Fachhandwerker Montageanleitung auroTHERM classic Aufdachmontage von Solar-Flachkollektoren VFK 990/1 GM (FR; CH; DK)
- Seite 3 Für den Fachhandwerker Montageanleitung auroTHERM VFK 900 Aufdachmontage von Solar-Flachkollektoren VFK 900 GM (CZ; HR; PL; RO; SCG; SI)
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Hinweise zur Dokumentation 2 Sicherheitshinweise Inhaltsverzeichnis Hinweise zur Dokumentation Hinweise zur Dokumentation ... . . Die folgenden Hinweise sind ein Wegweiser durch die Gesamtdokumentation. Sicherheitshinweise ....In Verbindung mit dieser Montageanleitung sind weitere Unterlagen gültig. -
Seite 5: Sicherheitshinweise
Wenn Dachfanggerüst oder Dachschutzwand unzweck- mäßig sind, können Sie als Absturzsicherung auch Sicherheitsgeschirre einsetzen[DE, AT, CH], wie z. B. den Vaillant Sicherungsgurt (Art.-Nr. 302 066). Benutzen Sie Werkzeuge und Hilfsmittel, wie z. B. Hebe- zeuge oder Anlegeleitern, nur entsprechend der für sie jeweils geltenden Unfallverhütungsvorschriften. -
Seite 6: Aufdachmontage
3 Aufdachmontage Aufdachmontage Typenübersicht 3.1.1 Montagemodule und Lieferumfang 193 0 mm 116 0 mm 110 mm Abb 3.1 Grundmodul VFK-Kollektor-Aufdachmontage für waage- Legende zu den Abbildungen 3.1 und 3.2 rechte oder senkrechte Kollektoranordnung (hier am Sparrenanker (nicht Bestandteil des Grundmoduls) Beispiel der waagerechten Kollektoranordnung) 2 Schnellbau-Schrauben 6x80 3 Hammerkopfschraube M10x30 mit Mutter... -
Seite 7: Sparrenanker
Aufdachmontage 3 Erweiterungs- Materialliste Grundmodul Pos. modul Stück Stück Stück Hammerkopfschraube, Edelstahl M10x30, mit Mutter Grund-Montageschiene 2370 mm lang Kupplungsstück Erweiterungs-Montageschiene 1168 mm lang VFK-Befestigungsklemme Edelstahlwellschlauch mit Überwurfmuttern 1/2”, mit 1 1 Dichtungsring und Isolierung 20x13 mm, 250 mm lang VFK-Kollektorhalter (nur für senkrechte Montage erforderlich) Art.-Nr. -
Seite 8: Verschaltungsschema
3 Aufdachmontage Typ S Typ P 35 50 Typ W90 Abb. 3.4 Sparrenankermaße für die verschiedenen Typen: für Frankfurter Pfanne (links), für Biberschwanz oder Schiefer (oben) und für Berliner Welle (rechts unten). 3.1.3 Verschaltungsschema Solarfühler Solarfühler Solarfühler Solarfühler 1,93 m 1,5 - 1,8 m 1,5 - 1,8 m 1,5 - 1,8 m... -
Seite 9: Montage
Keinesfalls darf sich bei Frost gefahr festziehen. reines Wasser im Kollektor befinden! Kollektor entlüften! Bauen Sie den Vaillant Solar-Schnellentlüfter (Art.-Nr. 302 019) im höchsten Punkt der Anlage ein. Alternativ können Sie auch das automatische Luftabscheide-System (Art.-Nr. 302 418) in den Solarkreis einsetzen. Beachten Sie dazu die zugehörige Installations- und... - Seite 10 3 Aufdachmontage Abb. 3.11 Ab dem 3. Kollektor: Grundschiene (L 2370 mm) und Erweiterungsschiene (L 1168 mm) mit Kupplungsstück Abb. 3.14 Kollektorfeld auf dem Dach ausmessen und entspre- über zwei Hammerkopfschrauben verbinden. Hierbei chende Befestigungspunkte auf den Sparren freilegen. Schienen bündig aufeinander stoßen. Abb.
- Seite 11 Aufdachmontage 3 Abb. 3.17 Tragegriffe liefern wir auf Wunsch. An beiden Seiten Abb. 3.20 Unteren Kollektor mit der Oberkante unter des Kollektors mit Befestigungsklemme - höheren Befestigungsklemme schieben und die unteren Absatz zum Kollektor - festschrauben. Sicheren Halt Befestigungsklemmen so festschrauben, dass Pfeil überprüfen! zum Kollektor zeigt.
-
Seite 12: Entsorgung
Abb. 3.27 Wenn Blitzschutz am Haus vorhanden, Kollektor an Montageschiene mit Blitzableiterklemme (Option) anschließen. Entsorgung Alle Sonnenkollektoren der Vaillant GmbH erfüllen die Anforderungen des Umweltzeichens „Blauer Engel”. In diesem Zusammenhang haben wir uns als Hersteller ver- pflichtet, die Bauteile zurückzunehmen und einer Wiederverwertung zuzuführen, wenn sie nach Jahren... -
Seite 13: Technische Daten Flachkollektoren
Technische Daten Flachkollektoren 5 Technische Daten Flachkollektoren [DE; AT; CH; IT; HU] Kollektor-Typ/Bauart Solar-Flachkollektor VFK 900 und Solar-Flachkollektor VFK 990/1 Bruttofläche/Aperturfläche 2,24/2,02 m Format (L x B x H) 1930 x 1160 x 110 mm ηo = 81,9% ηo = 85,4% Wirkungsgrad = 3,46 W/m•K = 3,37 W/m•K... -
Seite 14: Kundendienst
6 Kundendienst FR; CH; DK[ Kollektor-Typ/Bauart Solar-Flachkollektor VFK 990/1 Bruttofläche/Aperturfläche 2,24/2,02 m Format (L x B x H) 1930 x 1160 x 110 mm ηo = 85,4% Wirkungsgrad = 3,37 W/m•K = 0,0104 W/m c = 3 m/s Gehäuse Alu mit Rand- und 60 mm Rückwandisolierung Glasabdeckung 4 mm Solarsicherheitsglas, sunarc®-Antireflexbeschichtung... - Seite 15 [CZ; HR; PL; RO; SCG; SI] Kollektor-Typ/Bauart Solar-Flachkollektor VFK 900 Bruttofläche/Aperturfläche 2,24/2,02 m Format (L x B x H) 1930 x 1160 x 110 mm ηo = 81,9% Wirkungsgrad = 3,46 W/m•K = 0,0104 W/m c = 3 m/s Gehäuse Alu mit Rand- und 60 mm Rückwandisolierung Glasabdeckung 4 mm Solarsicherheitsglas...
- Seite 16 Kundendienst [DE]Werkskundendienst Deutschland Vaillant Profi-Hotline 018 05/9 99-120 [AT]Werkskundendienst Österreich Täglich von 0 bis 24.00 Uhr erreichbar, österreichweit zum Ortstarif, an 365 Tagen im Jahr: 05 7050-2000 [CH]Werkskundendienst Schweiz Vaillant GmbH Riedstraße 8 CH-8953 Dietikon 1/ZH Telefon (1) 744 29 39...
- Seite 17 Montageanleitung auroTHERM classic...
