Montage
Montageregeln

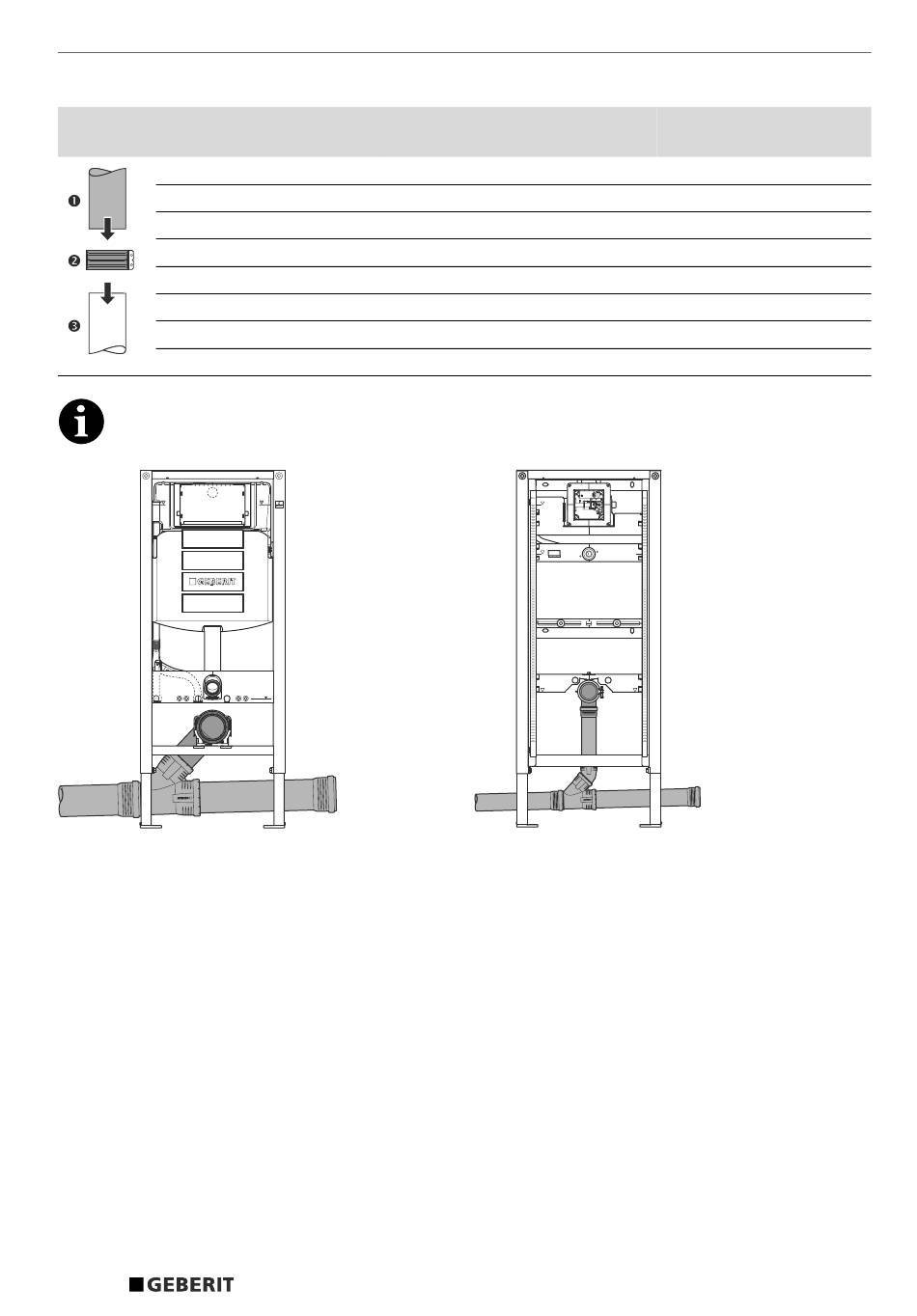

Tabelle 6: Anschluss Geberit Silent-Pro auf Guss mit Übergangsspannverbinder
1 – Geberit Silent-Pro
DN 50 / ø 50 mm
DN 70 / ø 75 mm
DN 70 / ø 75 mm
DN 90 / ø 90 mm
DN 100 / ø 110 mm
DN 125 / ø 125 mm
DN 150 / ø 160 mm
Bei der Montage von Übergängen auf andere Leitungsmaterialien ist das Geberit Silent-Pro
Rohr durch eine Festschelle zu sichern.
Abbildung 23: Anschlussmöglichkeit von WC-
Abgang. WC-Abgangsbogen mit
Außendurchmesser 90 und 110 mm
können direkt in Geberit Silent-Pro
Steckmuffen eingesteckt werden.
22
2 – Geberit Übergangsspann-
verbinder auf Guss
Art.-Nr. 359.465.00.2
Art.-Nr. 359.434.00.2
Art.-Nr. 359.435.00.2
Art.-Nr. 359.437.00.2
Art.-Nr. 359.441.00.2
Art.-Nr. 359.444.00.2
Art.-Nr. 359.449.00.2
Abbildung 24: Anschlussmöglichkeit von Urinal-
© 06/2021 Baustelleneinweisung Geberit Silent-Pro
3 – Guss SML
DN 50 / ø 58 mm
DN 70 / ø 78 mm
DN 80 / ø 83 mm
DN 80 / ø 83 mm
DN 100 / ø 108-110 mm
DN 125 / ø 131-135 mm
DN 150 / ø 159-160 mm
Abgang. Abgangsbogen mit Außen-
durchmesser 50 mm können direkt in
Geberit Silent-Pro Steckmuffen einge-
steckt werden.
