Montage
Montageregeln
G/H
G
G/H
3
2
1 F

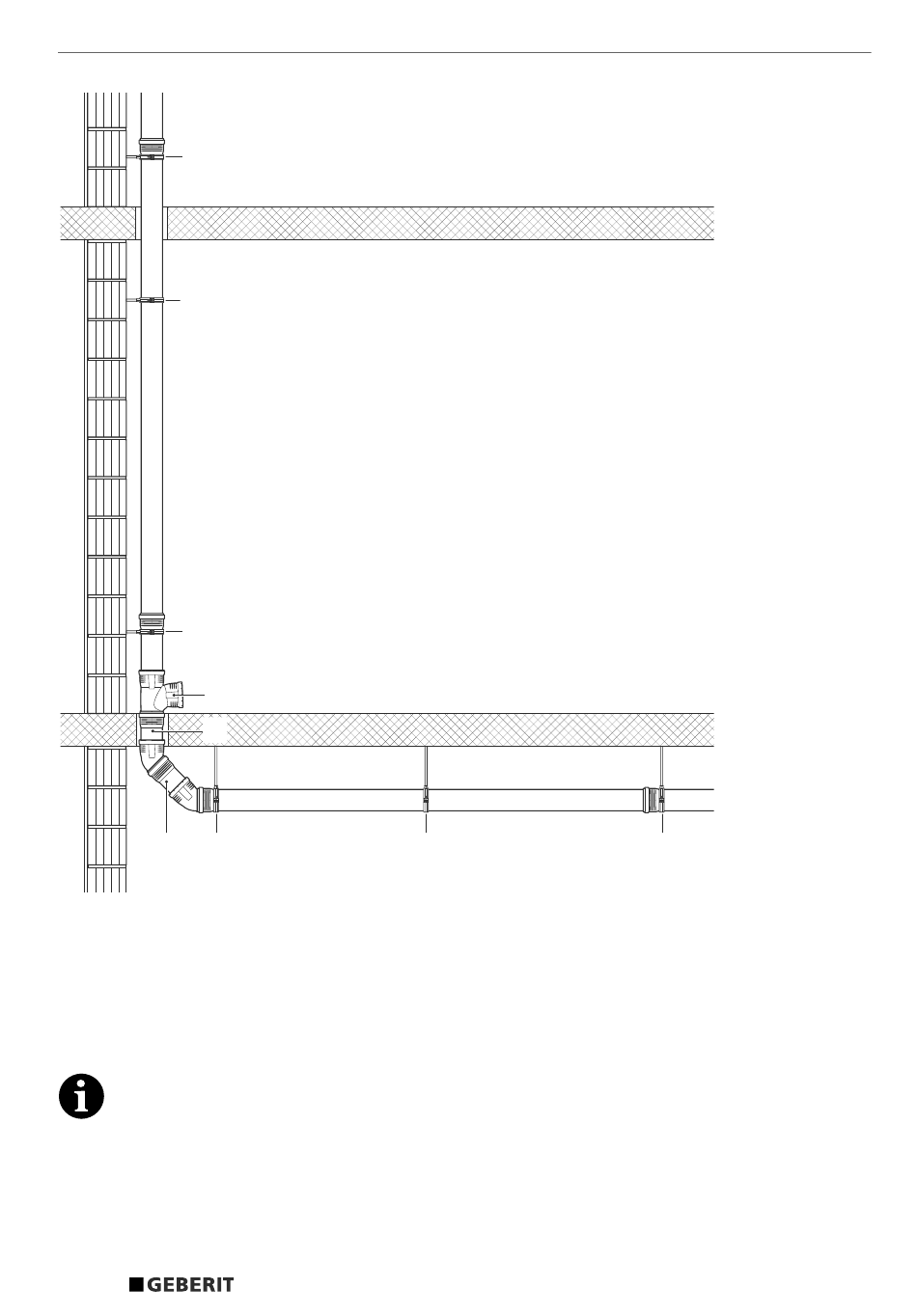

Abbildung 18: Umlenkung 2 x Bogen 45° und Beruhigungsstrecke mit Geberit Silent-Pro; Gleitschellen mit Hal-
tefunktion in Bodennähe
1 Beruhigungsstrecke mit Muffenrohr L = 25 cm
2 Muffenrohr, wenn nötig
3 Sammel- oder Einzelanschlussleitung
G Gleitschellen
G/HGleitschellen mit Haltefunktion
F Festschellen
Gleitschellen (G) gleichmäßig zwischen
den Festschellen (F) und den Gleitschel-
len mit Haltefunktion (G/H) verteilen.
Zulässige Befestigungsabstände
(→ Tabelle 7 auf Seite 10) einhalten.
