INSTANDHALTUNGS-
ANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Geberit Sigma10

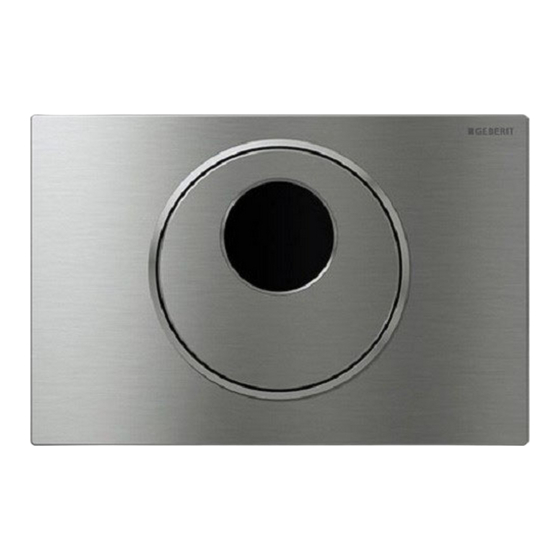

Inhaltszusammenfassung für Geberit Sigma10

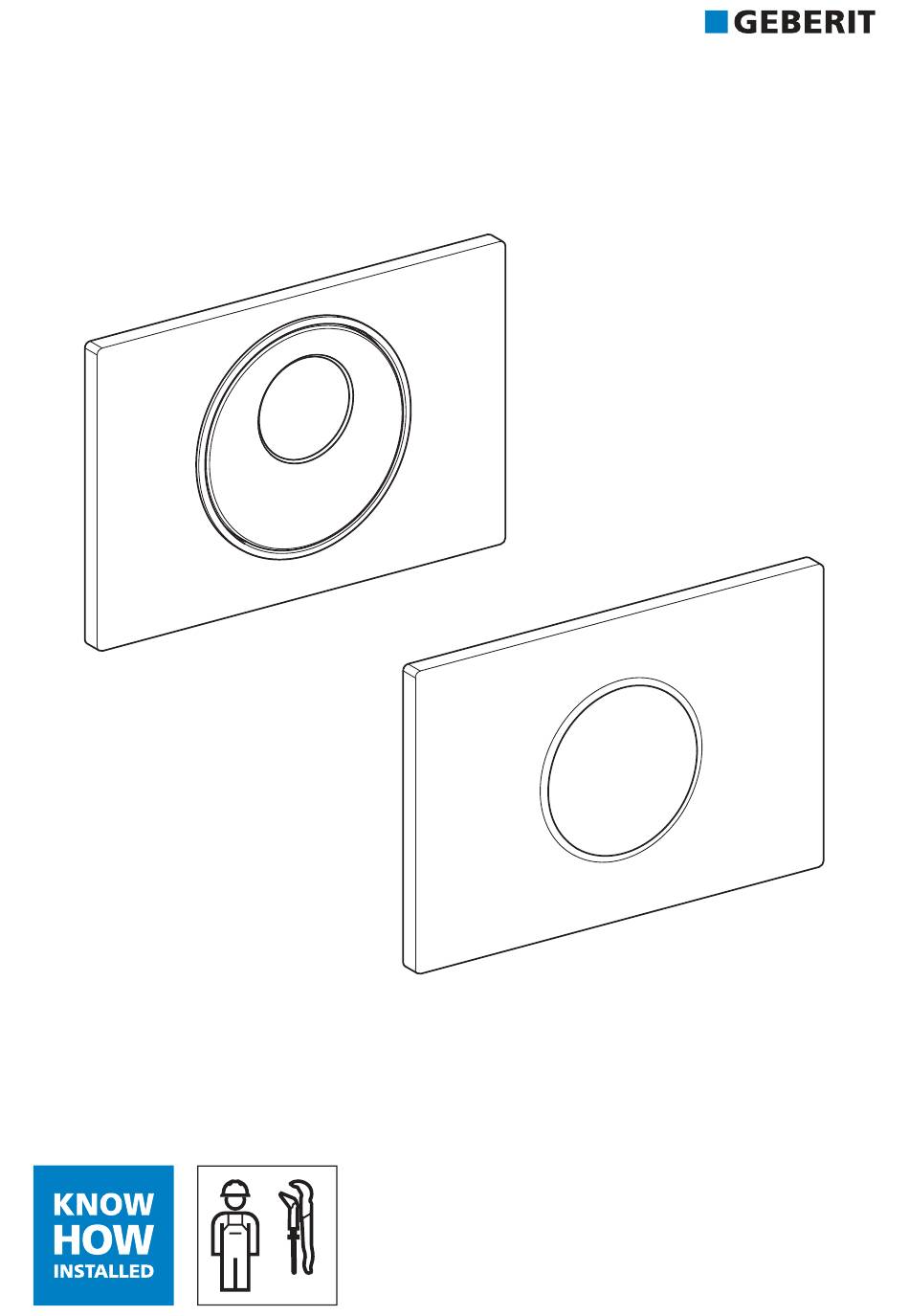

  • Seite 1 INSTANDHALTUNGS- ANLEITUNG...

  • Seite 3: Inhaltsverzeichnis

    Bestimmungsgemässe Verwendung ...................... Sicherheitshinweise..........................Warnstufen und Symbole in dieser Anleitung..................Produktbeschreibung ..........................Aufbau ..............................Funktionsprinzip ............................. Bedienung ..............................Einstellungen mit Geberit Service-Handy vornehmen................Störungen beheben ..........................Automatische Spülauslösung deaktivieren..................... Instandhaltung ............................. Steuerung ersetzen ..........................Hebevorrichtung ersetzen ........................Infrarotbenutzererkennung bei manueller Spülauslösung prüfen............

  • Seite 4: Sicherheit

    Person, die aufgrund ihrer fachlichen Ausbildung, Schulung und/oder Erfahrung befähigt ist, Risiken zu erkennen und Gefährdungen zu vermeiden, die bei der Benutzung des Produkts auftreten. Bestimmungsgemässe Verwendung Die Geberit WC-Steuerung mit Betätigungsplatte Sigma10 ist zur Spülauslösung bei Geberit Sigma Unterputzspülkästen bestimmt. Sicherheitshinweise • Zur Reparatur nur Originalersatzteile verwenden.

  • Seite 5: Produktbeschreibung

    Produktbeschreibung Aufbau Hebevorrichtung für Geberit Sigma Unterputzspülkasten 12 cm Hebevorrichtung für Geberit Sigma Unterputzspülkasten 8 cm Befestigungsrahmen Steuerung Geberit Betätigungsplatte Sigma10 Netzteil Batteriefach Funktionsprinzip Hinter der Betätigungsplatte der WC-Steuerung befinden sich mehrere Infrarotsensoren. Diese Sensoren tasten verschiedene Erfassungsbereiche ab. Der Erfassungsbereich Benutzererkennung (1) misst, ob sich ein Benutzer sitzend oder stehend vor der WC- Steuerung befindet.
  • Seite 6 Abbildung 1: Erfassungsbereiche Erfassungsbereich Benutzererkennung Erfassungsbereich manuelle Spülauslösung Erfassungsbereich Präsenzerkennung 4516380043 © 08-2018 966.329.00.0 (01)

  • Seite 7: Bedienung

    Bedienung Einstellungen mit Geberit Service-Handy vornehmen Die Infrarotschnittstelle für die Kommunikation mit dem Geberit Service-Handy befindet sich in der Mitte der Betätigungsplatte. Um Einstellungen machen zu können, muss das Geberit Service-Handy im Abstand von 20 bis 30 cm auf die Infrarotschnittstelle für die Kommunikation gerichtet und auf den bidirektionalen Modus eingestellt werden.
  • Seite 8 [CleanMode] Start = <OK> – Funktion wird durch erneuten Verbin- werden, ohne dass eine [Reinigung] dungsaufbau mit dem Geberit Service- Spülung ausgelöst wird. Handy gestoppt. Die LED im Sensor- fenster blinkt im 3-Sekunden-Takt. Spülung blockieren. Es wird keine Spülung ausgelöst. Funktion wird bei erneutem Verbin- Bei Erfassungsstörun-...
  • Seite 9 Programme Menüpunkt Beschreibung Anwendung Wert Werksein- [EN] stellung [DE] Automatische Spülung freischalten. Wird die Funktion aktiviert, löst die Ein = <ON> [AutFlshEn] Steuerung beim Wegtreten vom WC Hygiene [ON] Aus = <OFF> [AutFlshEn] immer eine Spülung aus. Eine manu- elle Spülauslösung ist nicht mehr nötig. Ein = <ON>...
  • Seite 10 Parameter Menüpunkt Beschreibung Anwendung Wert Werksein- [EN] stellung [DE] Spülzeit einstellen. Die Spülmenge der Teilmengenspü- 0–4 [...] lung kann eingestellt werden. (Die Optimale Ausspülung 0 = 2,5 l [FlshTime] 3,5 l [2] angegebenen Spülmengen sind Richt- der WC-Keramik 2 = 3,5 l [Spülzeit] werte und abhängig von der WC-Kera- 4 = 4,5 l mik).
  • Seite 11 Zähler Menüpunkt Beschreibung Ausgabe [EN] [DE] Anzahl Betriebstage total. [Days?] [... ] Tage Zeigt die Anzahl Betriebstage seit Inbetriebnahme an. [SumBetrT?] Anzahl Benutzungen total. [Uses?] [... ] Benutzungen Zeigt die Anzahl Benutzungen seit Inbetriebnahme an. [SumBenut?] Anzahl Spülungen total. [Flushes?] [...

  • Seite 12: Störungen Beheben

    Füllventil defekt ▶ Füllventil ersetzen. ▶ Vollmenge am Spülventil richtig Die Ausspülung der WC-Keramik einstellen. Falsch eingestellte Spülmengen ist nicht zufriedenstellend. ▶ Teilmenge mit dem Geberit Service-Handy richtig einstellen. ▶ Stromversorgung Spülung kann nicht ausgelöst wer- Netzausfall (Wohnungssicherung) den. überprüfen.

  • Seite 13: Automatische Spülauslösung Deaktivieren

    Automatische Spülauslösung Kabel der Stromversorgung für deaktivieren 10 Sekunden von der Steuerung abziehen. Die voreingestellte, automatische Spülauslösung kann jederzeit deaktiviert werden. Für die Aktivierung der automatischen Spülauslösung gilt der gleiche Handlungsablauf wie bei der Deaktivierung. Die erfolgreiche Aktivierung der automatischen Spülauslösung wird durch 5 Einfachtöne signalisiert.
  • Seite 14 Betätigungsplatte montieren. Falls vorhanden, Schrauben an beiden Seiten der Betätigungsplatte eindrehen. Um die Deaktivierung der automatischen Spülauslösung zu prüfen, die Hand 2–3 cm von der Betätigungsplatte entfernt halten. 4516380043 © 08-2018 966.329.00.0 (01)

  • Seite 15: Instandhaltung

    Instandhaltung Beide Kabel von der Steuerung abziehen. Steuerung ersetzen Falls vorhanden, Schrauben an beiden Seiten der Betätigungsplatte lösen. Steuerung entnehmen. Betätigungsplatte demontieren. Neue Steuerung einsetzen. 4516380043 © 08-2018 966.329.00.0 (01)
  • Seite 16 Kabel auf der rechten Seite wieder an die Betätigungsplatte montieren. Steuerung anschliessen und die überschüssige Kabellänge in die Kabelaufhängung einhängen. Falls vorhanden, Schrauben an beiden Seiten der Betätigungsplatte eindrehen. Kabel der Stromversorgung auf der linken Seite wieder an die Steuerung anschliessen. ✓...

  • Seite 17: Hebevorrichtung Ersetzen

    Hebevorrichtung ersetzen Befestigungskeil lösen. Falls vorhanden, Schrauben an beiden Seiten der Betätigungsplatte lösen. Betätigungsplatte demontieren. Beide Kabel von der Steuerung abziehen. Distanzbolzen drehen. 4516380043 © 08-2018 966.329.00.0 (01)
  • Seite 18 Drückerstange gegen den Uhrzeigersinn Hebevorrichtung entnehmen. drehen. Schutzfolie an der neuen Hebevorrichtung entfernen. Befestigungsrahmen entnehmen. Neue Hebevorrichtung montieren. Schutzplatte entnehmen. Schutzplatte montieren. 4516380043 © 08-2018 966.329.00.0 (01)
  • Seite 19 Befestigungsrahmen montieren. Befestigungskeile fixieren. Distanzbolzen fixieren. Drückerstange im Uhrzeigersinn drehen. 4516380043 © 08-2018 966.329.00.0 (01)
  • Seite 20 Kabel auf der rechten Seite wieder an die Betätigungsplatte montieren. Steuerung anschliessen und die überschüssige Kabellänge in die Kabelaufhängung einhängen. Falls vorhanden, Schrauben an beiden Seiten der Betätigungsplatte eindrehen. Kabel der Stromversorgung auf der rechten Seite wieder an die Steuerung anschliessen. ✓...

  • Seite 21: Infrarotbenutzererkennung Bei Manueller Spülauslösung Prüfen

    Oberflächenschäden durch aggressive und Hand vor Betätigungsplatte halten. scheuernde Reinigungsmittel ▶ Verwenden Sie keine chlor- oder säurehaltigen, schleifenden oder ätzenden Reinigungsmittel. Zur Reinigung empfiehlt Geberit das Geberit AquaClean Reinigungsset (Art.-Nr. 242.547.00.1). Oberflächen mit einem weichen Tuch und einem flüssigen, milden Reinigungsmittel reinigen.
  • Seite 22 4516380043 © 08-2018 966.329.00.0 (01)
  • Seite 23 4516380043 © 08-2018 966.329.00.0 (01)
  • Seite 24 Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com 4516380043 © 08-2018 966.329.00.0 (01)
