Geberit SILENT-PRO Bedienungsanweisung Seite 15

Anordnung Umlenkung mit 2 x 45° Bogen und Beruhigungsstrecke
G/H
G/H
G
3
2
1 F

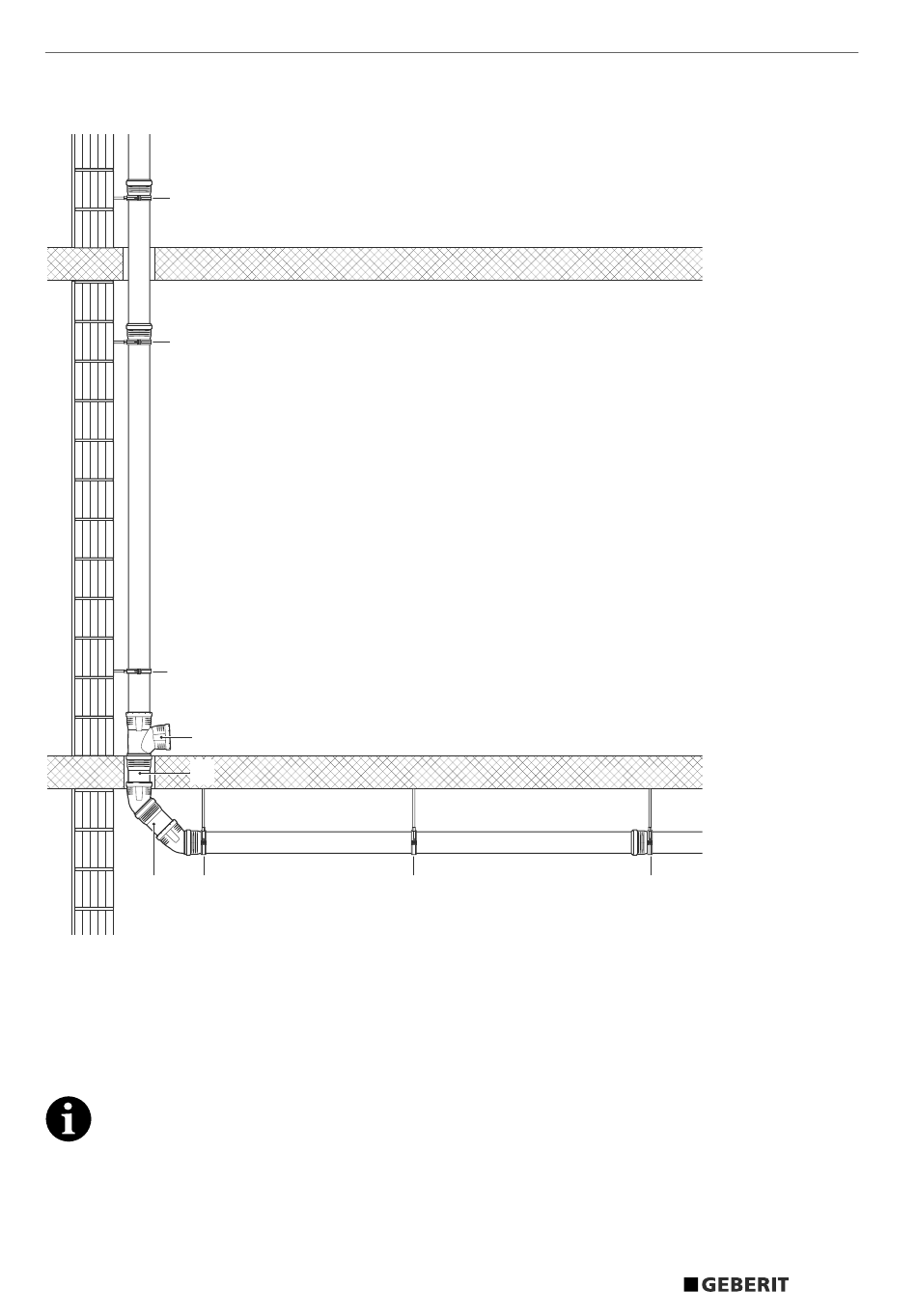

Abbildung 17: Umlenkung 2 x Bogen 45° und Beruhigungsstrecke mit Geberit Silent-Pro
1 Beruhigungsstrecke mit Muffenrohr L = 25 cm
2 Muffenrohr, wenn nötig
3 Sammel- oder Einzelanschlussleitung
G Gleitschellen
G/HGleitschellen mit Haltefunktion
F Festschellen
Gleitschellen (G) gleichmäßig zwischen
den Festschellen (F) und den Gleitschel-
len mit Haltefunktion (G/H) verteilen.
Zulässige Befestigungsabstände
(→ Tabelle 7 auf Seite 10) einhalten.
© 06/2021 Baustelleneinweisung Geberit Silent-Pro
G
Montage
Montageregeln
F
15
