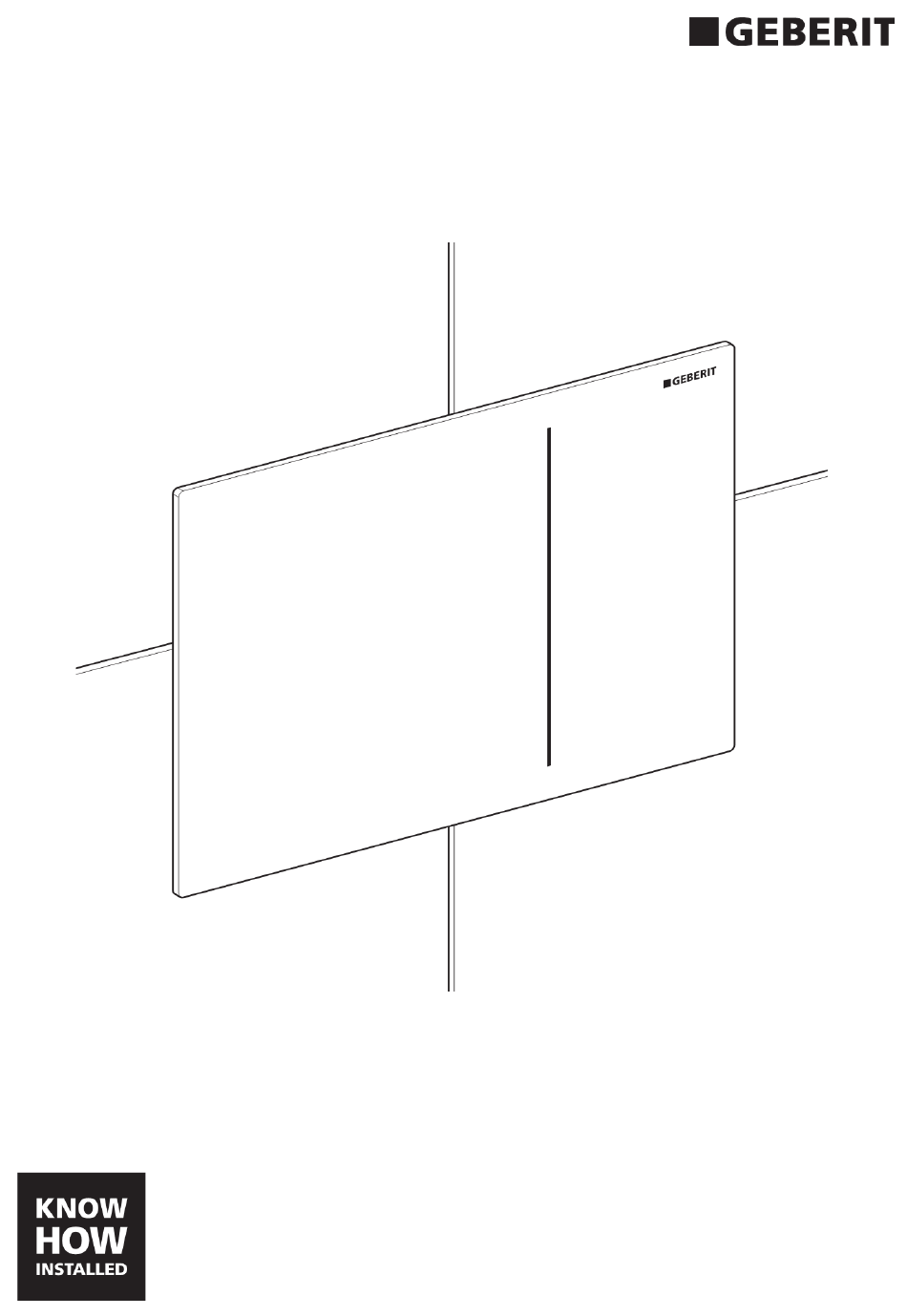

  • Seite 1 Geberit Sigma70 Maintenance Maintenance Manual Manual Instandhaltungsanleitung Manuel d'entretien Istruzioni per la manutenzione...

  • Seite 2: Inhaltsverzeichnis

    Information Inhalt Information..................................2 Sicherheit ..................................3 Zielgruppe ......................................3 Sicherheitshinweise ..................................3 Symbolerklärung....................................3 Produktbeschreibung ..............................4 Aufbau........................................4 Funktion ....................................... 4 Reparatur ................................... 5 Störungsbehebung..................................5 Betätigungsplatte ersetzen ................................6 Filter reinigen ..................................... 6 Panzerschlauch ersetzen ................................12 Pneumatikschlauch ersetzen..............................

  • Seite 3: Sicherheit

    Sicherheit Zielgruppe Dieses Produkt darf nur von Fachkräften gewartet und repariert werden. Sicherheitshinweise • Zur Reparatur nur Originalersatzteile verwenden • Keine Veränderungen oder Zusatzinstallationen am Produkt vornehmen Symbolerklärung Tabelle 1: Symbole in der Anleitung Symbol Bedeutung VORSICHT Weist auf eine mögliche gefährliche Situation hin, die leichte oder mittlere Verletzungen oder Sachschaden zur Folge haben kann Weist darauf hin, dass eine Sichtkontrolle durchgeführt werden muss Weist auf die richtige Anwendung hin...

  • Seite 4: Produktbeschreibung

    6 Umbauset zu Spülventil Funktion Der Auslösemechanismus der Geberit Betätigungsplatte Sigma70 besteht aus einem pneumatischen und einem hydraulischen Teil. Die Kraft von der Betätigungsplatte zum Servoheber wird pneumatisch übertragen. Das Spülventil wird durch den Wasserdruck in der Leitung hydraulisch geöffnet.

  • Seite 5: Reparatur

    Reparatur Störungsbehebung VORSICHT Quetschungen der Finger durch Auslösen des Servohebers Vor Reparaturarbeiten Eckventil schliessen und Pneumatikschläuche am Servoheber lösen. Fehler Ursache Behebung Eine Spülung kann nicht Der Filter ist verschmutzt Filter reinigen ausgelöst werden Der Panzerschlauch ist geknickt Panzerschlauch ersetzen Der Pneumatikschlauch ist geknickt, Pneumatikschlauch ersetzen verschmutzt oder mit Wasser gefüllt...

  • Seite 6: Betätigungsplatte Ersetzen

    Betätigungsplatte ersetzen Filter reinigen D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 7 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 8 D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 9 D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 10 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 11 D66253-001 © 02-2014 966.331.00.0 (00)

  • Seite 12: Panzerschlauch Ersetzen

    Panzerschlauch ersetzen 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 13 D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 14 D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 15 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)

  • Seite 16: Pneumatikschlauch Ersetzen

    Pneumatikschlauch ersetzen D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 17 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 18 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)

  • Seite 19: Kolben Des Servohebers Bewegen

    Kolben des Servohebers bewegen D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 20 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 21 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)

  • Seite 22: Servoheber Spülen

    Servoheber spülen D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 23 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 24 D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 25 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)

  • Seite 26: Servoheber Ersetzen

    Servoheber ersetzen D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 27 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 28 D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 29 90° 90° 90° 90° D66253-001 © 02-2014 966.331.00.0 (00)
  • Seite 30 D66253-001 © 02-2014 966.331.00.0 (00)

  • Seite 31: Funktionsfähigkeit Prüfen

    Funktionsfähigkeit prüfen D66253-001 © 02-2014 966.331.00.0 (00)
