Anordnung Sammelanschlussleitung mit Apparateanschlüssen
Befestigungsregeln für Abzweige und Form-
stückgruppen
• Abzweige und Formstückgruppen müssen
immer ausreichend gestützt werden. Sie
dürfen nicht durchhängen
• Bei nahe aufeinander montierten Abzweigen /
Formstückgruppen entfällt die Regel des
maximalen Befestigungsabstands. Abzweige /
Formstückgruppen > 50 cm müssen immer
vorne (Pos. 1) und hinten (Pos. 2) abgestützt
werden
• Abzweige / Formstücke, die direkt oder mit
einem Muffenrohr ≤ 25 cm an der Fallleitung
angeschlossen werden (Pos. 3), müssen nicht
befestigt werden
• Muffenrohre > 25 cm müssen mit einer Fest-
schelle befestigt werden
• Apparateanschlüsse (Pos. 4) bei konventio-
neller Installation müssen mit einer Fest-
schelle befestigt werden
G
3
1 (G)
G/H

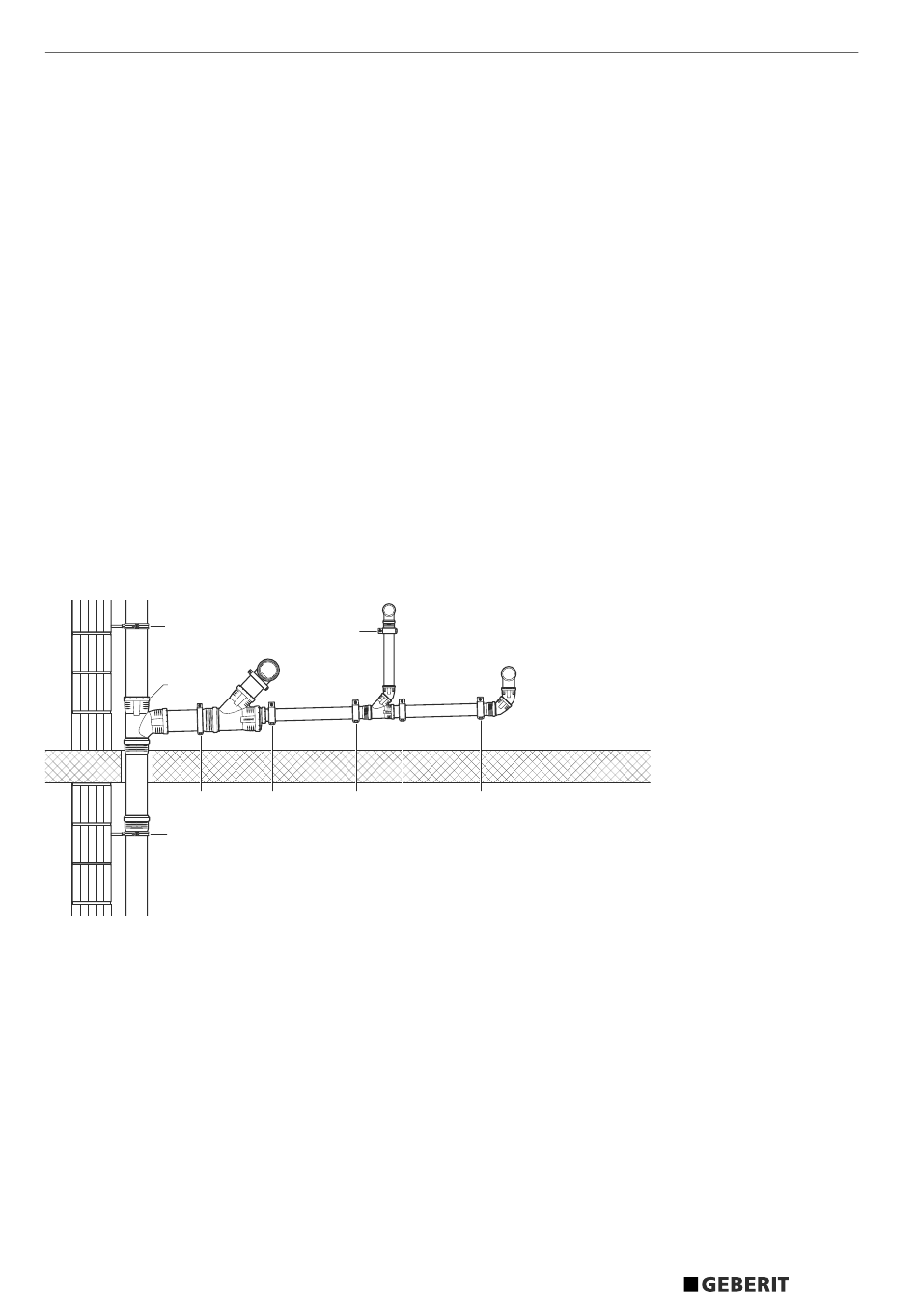

Abbildung 21: Sammelanschlussleitung mit Geberit Silent-Pro
G Gleitschellen
G/HGleitschellen mit Haltefunktion
F Festschellen
© 06/2021 Baustelleneinweisung Geberit Silent-Pro
4 (G/H)
2 (G) 1 (F) 2 (G) 1 (F)
