Dustcontrol TPR 40 Originalbetriebsanleitung Seite 32

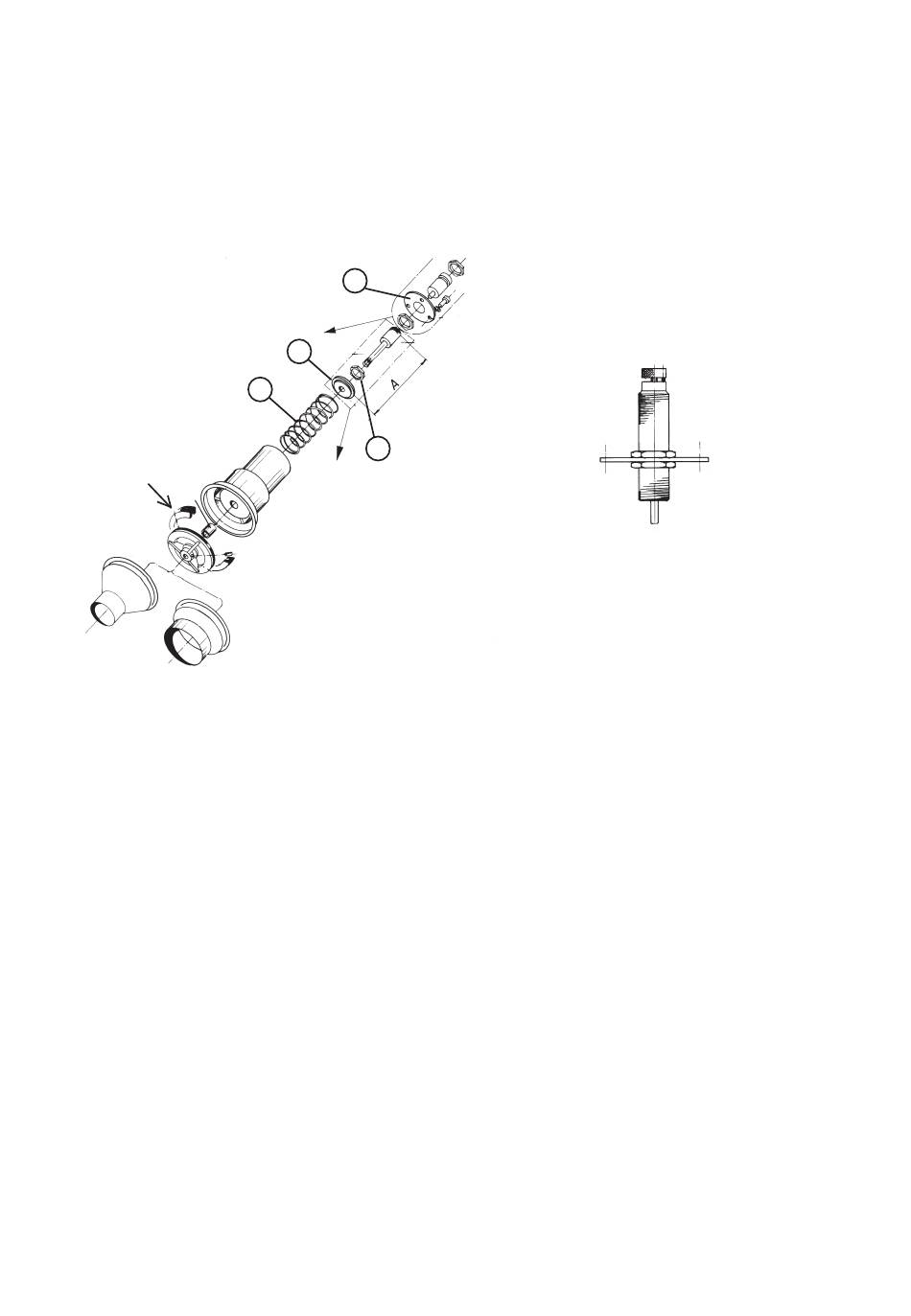

8. Demontieren, Reinigen und Schmieren des Vakuumventils
(Fig D). Kontrollieren Sie die Gummidichtung (Fig E) auf
Undichte wie Risse oder Verhartungen (Art. Nr. 4710).
Nachprüfen der Funktion des Dämpfers (F).
D
E
Einstellung des Vakuumventils (Unterdruck)
Das Vakuumventil ist auf einen nominellen Unterdruck
(18 kPa) eingestellt. Wenn der Wert geändert werden soll
machen Sie wie folgt:
- Manometer an Saugseite anschliessen und bei voller
Drosselung messen.
- Strom abschalten und Unterdruckventil demontie-
ren.
- Dämpfungsdeckel (1) abnehmen und Abstand A
messen.
- Justierung durch Lösen der Kontermutter (3). Feder-
teller (4) danach drehen. Ein Zusammen-drücken
der Feder (2) um 1,5 mm gibt einen um ca 1 kPa
höheren Unterdruck.
- Montieren und Unterdruck kontrollieren.
9. Überprüfen dass Anschlüsse und Kabel intakt sind.
10. Befestigen Sie die Schutzbleche, schalten Sie den
Strom ein und machen Sie einen Versuchslauf der
Pumpe.
2011-01-26
All manuals and user guides at all-guides.com
1.
4.
2.
3.
TPR 40, 15kW - 32
F
Part No 9045
