Fuxtec E148CV Original Bedienungsanleitung
40v akku rasenmäher
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Fuxtec E148CV
Inhaltszusammenfassung für Fuxtec E148CV

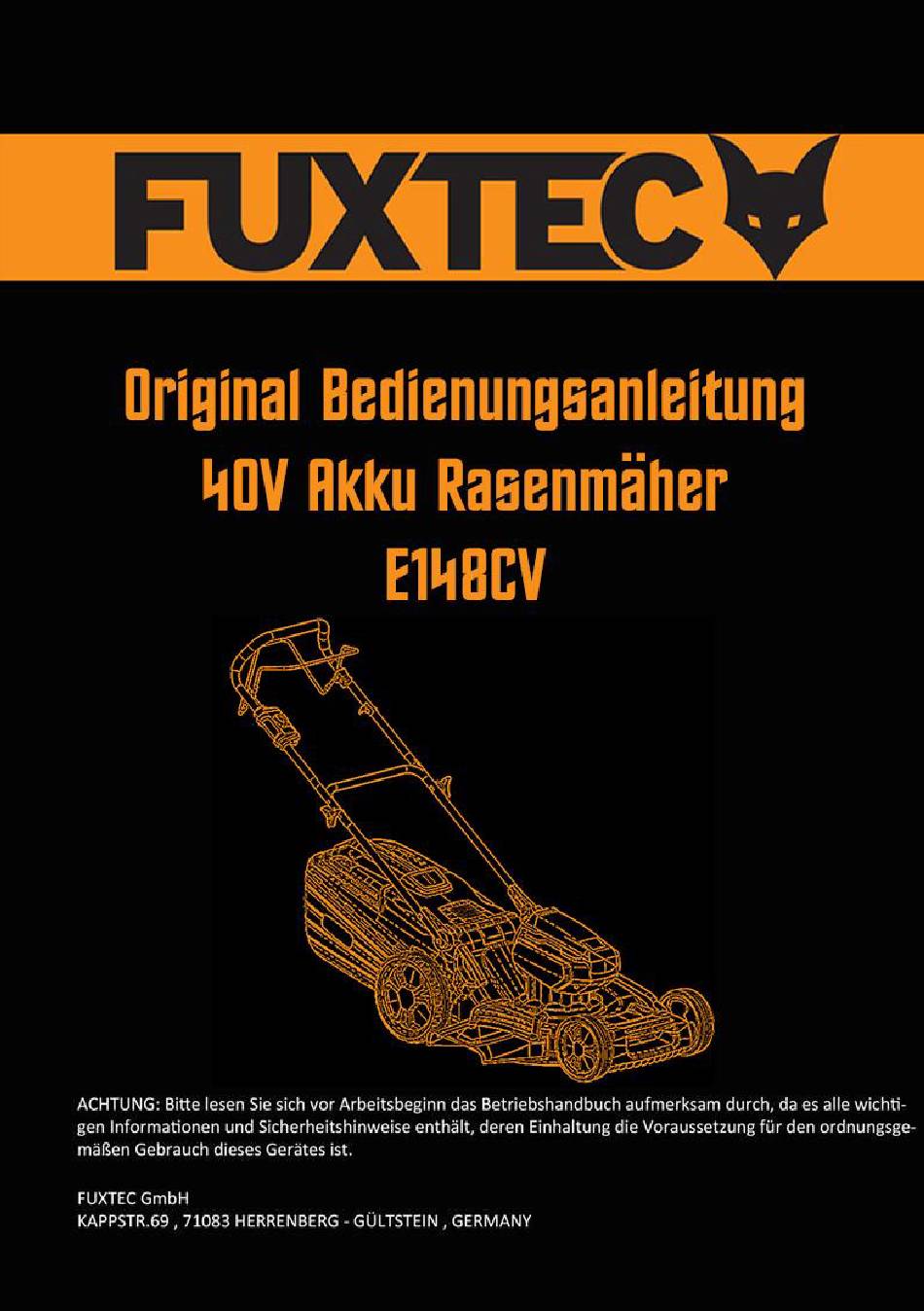

- Seite 1 Original Bedienungsanleitung E148CV rev02...
-
Seite 2: Inhaltsverzeichnis
Original Bedienungsanleitung E148CV rev02 Inhalt In diesem Handbuch benutzte Symbole ............. 3 Symbole auf dem Elektrogerät ................3 Für Ihre Sicherheit ....................5 Technische Daten ..................... 11 Übersicht der Teile ....................12 Betriebsanweisungen ....................13 Tipps zur Rasenpflege .................... 17 Wartung und Pflege .................... -
Seite 3: In Diesem Handbuch Benutzte Symbole
Original Bedienungsanleitung E148CV rev02 In diesem Handbuch benutzte Symbole WARNUNG! Bedeutet drohende Gefahr. Die Nichtbeachtung dieser Warnung kann zum Tod oder zu schweren führen. Verletzungen VORSICHT! Bezeichnet eine potenziell gefährliche Situation. Die Nichtbeachtung dieser Warnung kann zu Verletzungen oder Sachschäden führen. - Seite 4 Original Bedienungsanleitung E148CV rev02 VORSICHT! Scharfes Schneidwerkzeug! Halten Sie Hände und Füße vom Schneidbalken weg! Doppelte Isolationsklasse für die Benutzersicherheit Niemals Hände in das rotierende Teil legen Der garantierte Schallleistungspegel beträgt 96 dB Schützen Sie das Gerät vor Regen und lassen Sie es nicht draußen im Regen stehen! Bewahren und benutzen Sie das Gerät bei geeigneten Temperaturen.
-
Seite 5: Für Ihre Sicherheit
Original Bedienungsanleitung E148CV rev02 Für Ihre Sicherheit WARNUNG! Bevor Sie das Gartengerät benutzen, lesen und befolgen Sie diese Betriebsanleitung, die Bedienungsanleitung des zugehörigen / gelieferten Zubehörs (Ladegerät, Akku), die aktuell gültigen Standortregeln und die Vorschriften zur Unfallverhütung. Benutzer Dieses Gartengerät ist nicht für den Gebrauch von Personen (einschließlich Kindern) mit reduzierten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlenden Erfahrung und Kenntnissen... -
Seite 6: Elektrische Sicherheit
Original Bedienungsanleitung E148CV rev02 Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder Dämpfe entzünden können. Halten Sie Kinder und Umstehende entfernt, während Sie ein Elektrowerkzeug betreiben. Ablenkungen können zu einem Verlust Ihrer Kontrolle führen. Elektrische Sicherheit: Elektrowerkzeugstecker müssen mit der Steckdose übereinstimmen. Ändern Sie den Stecker niemals in irgendeiner Weise. -
Seite 7: Gebrauch Und Pflege Von Elektrowerkzeugen
Original Bedienungsanleitung E148CV rev02 Ziehen Sie sich richtig an. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen entfernt. Lose Kleider, Schmuck oder lange Haare können sich in bewegten Teilen fangen. Wenn Geräte für den Anschluss von Staubabsaug- und Sammelanlagen vorgesehen sind, stellen Sie sicher, dass diese ordnungsgemäß... -
Seite 8: Sicherheitshinweise Für Rasenmäher
Original Bedienungsanleitung E148CV rev02 Service Lassen Sie Ihr Elektrowerkzeug von einem qualifizierten Fachmann mit nur identischen Ersatzteilen warten. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs gewährt ist. Sicherheitshinweise für Rasenmäher Allgemeine Sicherheitsanweisungen Um Ihre Sicherheit und die Sicherheit anderer sicherzustellen, lesen Sie diese Bedienungsanleitung und ihre Sicherheitshinweise, bevor Sie das Gerät benutzen. -
Seite 9: Gebrauch Der Einheit
Original Bedienungsanleitung E148CV rev02 Gebrauch der Einheit Schalten Sie das Gerät nicht ein, wenn Personen (besonders Kinder) oder Tiere in unmittelbarer Nähe sind. Stellen Sie sicher, dass Kinder nicht mit dem Gerät spielen. Unterbrechen Sie die Arbeit, wenn Sie merken, dass Personen (besonders Kinder) oder Haustiere in der Nähe sind. -
Seite 10: Sicherheitsanweisungen Für Das Batterieladegerät
Original Bedienungsanleitung E148CV rev02 Sicherheitsanweisungen für das Batterieladegerät Legen Sie keine Gegenstände auf das Ladegerät und legen Sie das Ladegerät nicht auf weiche Flächen. Sicherheitshinweise für Li-Ionen-Batterien: Es besteht Explosionsgefahr. Flüssigkeit, die aus der Batterie austritt, kann zu Reizungen oder Verbrennungen führen. -
Seite 11: Technische Daten
Original Bedienungsanleitung E148CV rev02 Technische Daten Rasenmäher E148CV Nennspannung EP20 EP40 Batterie typ EP60 EC20 Ladegerät EC50 Gehäuse Abmessungen inch 25-75 Schnitthöhe inch 0.98-2.95 Füllmenge Grasfänger r.p.m. 2800/3300 Leerlauf dB(A) Lautstärkepegel L Selbstfahrende Geschwindigkeit Gewicht (ohne Batterie) 63.9... -
Seite 12: Übersicht Der Teile
Original Bedienungsanleitung E148CV rev02 Übersicht der Teile 1. Oberer Griff 2. Feststellschraube 3. Unterer Griff 4. Grassfänger 5. Batterie 6. Räder 7. Schalterverriegelung 8. Schaumteil 9. Ein / Aus Schalter 10. Selbstfahrender Hebel 11. Sicherheitsschlüssel 12. Schnitthöhenverstellung... -
Seite 13: Betriebsanweisungen
- falls ein Fremdkörper getroffen wurde. Überprüfen Sie den Rasenmäher auf Beschädigungen und lassen Sie einen Schaden von einem qualifizierten Techniker oder durch Techniker der Fuxtec GmbH reparieren, falls das Gerät übermäßig vibriert. Um den Schlüssel zu entfernen, drücken Sie die Verriegelung und ziehen Sie den Sicherheitsschlüssel heraus. - Seite 14 Original Bedienungsanleitung E148CV rev02 Verriegeln Sie den Aluminium-Schnellhebel und verwenden Sie das Werkzeug, um die Dichtheit bei Bedarf einzustellen Legen Sie den oberen Griff auf den unteren Griff. Bringen Sie den oberen Griff an. Stecken Sie den Gewindebolzen durch die Löcher im oberen Griff und im unteren Griff Ziehen Sie die Schraube mit dem Dreiecksknopf an.
-
Seite 15: Anbringen Der Seitlichen Entladung Und Des Steckers
Original Bedienungsanleitung E148CV rev02 Anbringen der seitlichen Entladung und des Steckers 1. Heben Sie die Entladeklappe an. 2. Haken Sie die seitliche Entladung in den Rasenmäher. 3. Klappe wieder herunterklappen 4. Heben Sie die hintere Abdeckung des Mähers an. 5. Haken Sie den Stecker in den Rasenmäher. -
Seite 16: Ein- Und Ausschalten Des Elektrogeräts
Original Bedienungsanleitung E148CV rev02 Öffnen Sie den Batteriefachdeckel (1.) Drücken Sie die aufgeladene Batterie in die Halterung im Elektrogerät bis sie einrastet (2.) Schließen Sie den Batteriefachdeckel (3.) um die Batterie heruaszunehmen, drücken Sie den Entriegelungsknopf (1.) und ziehen Sie die Batterie heraus (2.). -
Seite 17: Entfernen Und Ausleeren Des Grasfängers
Original Bedienungsanleitung E148CV rev02 Selbstfahrende Funktion Ziehen Sie nach dem Einschalten den Ein- / Ausschalter in Richtung Griff zurück. Ziehen Sie dann den Antriebsbügel in Richtung des Griffs, um das Antriebsgetriebe einzurücken. Lassen Sie den Ein/Aus Schalter los (2). WARNUNG! Nach dem Loslassen des Ein-/Ausschalters läuft der Schneidbalken kurz weiter. -
Seite 18: Ersatz/Schärfen Der Schneidmesser
Ersatzteile müssen den vom Hersteller vorgegebenen Anforderungen entsprechen. Verwenden Sie deshalb nur Originalersatzteile oder vom Hersteller autorisierte Ersatzteile. Reparaturen Überprüfen Sie das Gerät auf Beschädigungen. Reparaturen sollten nur durch die Techniker der Fuxtec GmbH durchgeführt werden. Lagerung Entfernen Sie den Sicherheitsschlüssel und entfernen Sie die Batterie vor dem Einlagern des Mähers. -
Seite 19: Entsorgungsinformationen
Original Bedienungsanleitung E148CV rev02 Entsorgungsinformationen Recyceln von Rohstoffen statt Abfallentsorgung. Das Gerät, das Zubehör und die Verpackung sollten umweltgerecht recycelt werden. Kunststoffteile werden für das Recycling nach Materialart identifiziert. Nur EU-Länder: Werfen Sie keine Elektrowerkzeuge in den Hausmüll! Entsprechend der europäischen Richtlinie 2012/19 / EG über Elektro- und Elektronik-Altgeräte und der Umsetzung in nationales Recht werden... -
Seite 20: Konformitätserklärung
Original Bedienungsanleitung E148CV rev02 Konformitätserklärung Wir erklären hiermit, dass das folgende Produkt in der von uns in Umlauf befindlichen Entwicklung und Konstruktion in Übereinstimmung mit den entsprechenden grundlegenden Sicherheits- und Gesundheitsanforderungen der folgenden Richtlinien steht (siehe Punkt 4). Diese Erklärung bezieht sich ausschließlich auf die Maschinen in dem Zustand, in dem sie in Verkehr gebracht wurde, und schließt Komponenten aus, die hinzugefügt und / oder Operationen, die nachträglich... - Seite 21 Original Bedienungsanleitung E148CV rev02...
