3.

BEDIENPANEL

Am Bedienpanel des MagTrac F 61 können die Schweißparameter eingestellt werden. Nach
Bedarf können eigene Werte eingestellt oder Werte aus den Speicherkanälen des Drahtvorschubs
verwendet werden.
Ist die Speicherkanalfunktion aktiviert, wird die Nummer des Kanals in der oberen Zeile des
Bedienpanels angezeigt. Die Kommunikation zwischen MagTrac F 61 und Drahtvorschub erfolgt
über ein im Brennerkabel integriertes Steuerkabel.

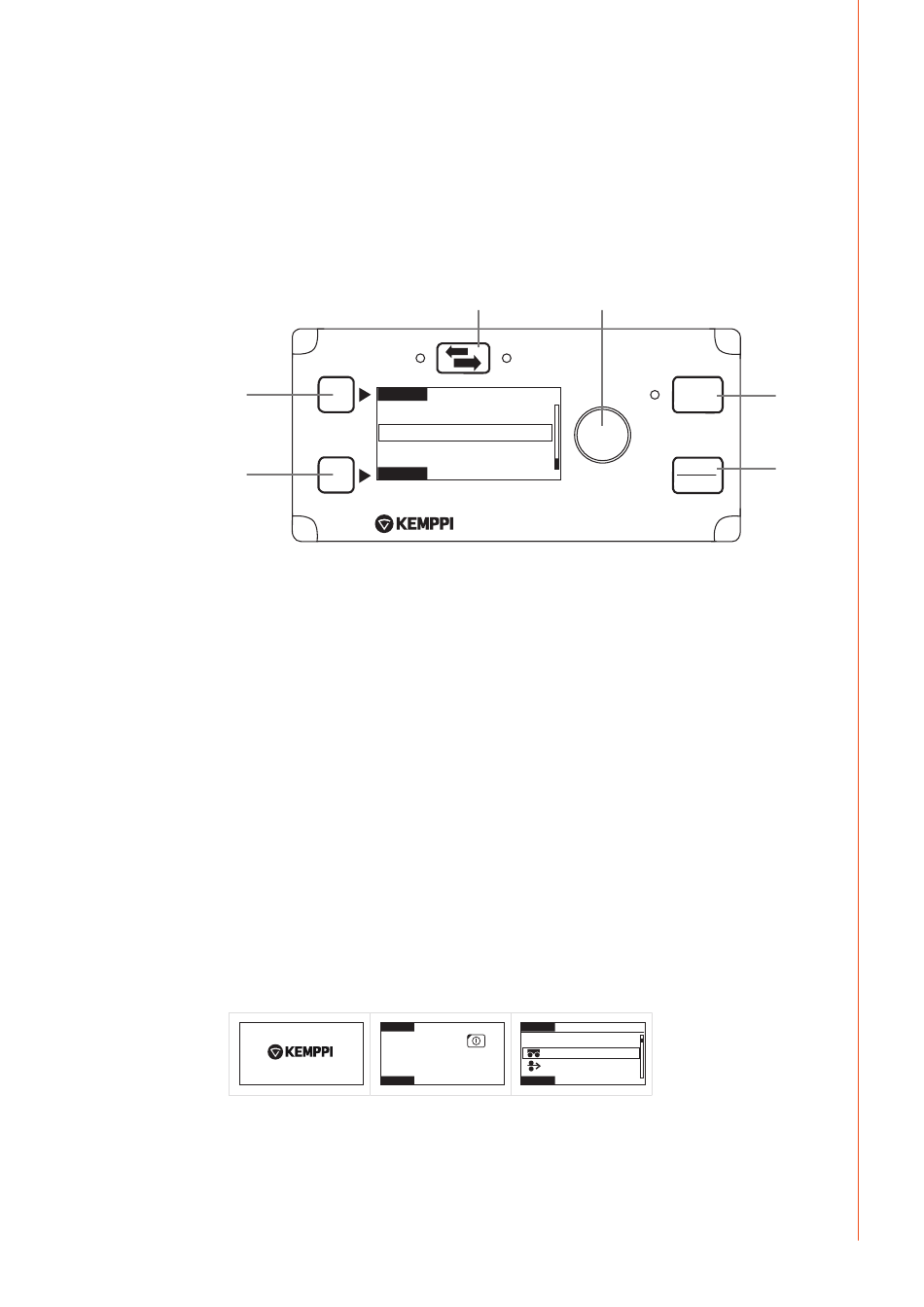

3.1

Bedienelemente

3.
2.
1.
Multifunktionsknopf zur Werteauswahl
• Für einen Bildlauf durch die Menüs drehen, zur Auswahl von Werten drücken
2.
Unterer Softkey zum Aufrufen von Menüs und Ausführen von Befehlen
• Zum Aktivieren eines Menüelements drücken
3.
Oberer Softkey zum Schließen von Menüs und Bestätigen der Auswahl
• Zur Bestätigung des ausgewählten Werts und Rückkehr in die höhere Menüebene drücken
4.
Richtungsknopf
• Kurz drücken, um die Laufrichtung zu wechseln
• Mindestens drei Sekunden lang drücken, um die Displayanzeige umzukehren, wenn der
MagTrac F 61 an einer vertikalen Fläche entlangläuft
5.
Start-/Stopptaste
• Zum Starten/Stoppen des Schweißens drücken
6.
Lichtbogentaste
• Zum Ein-/Ausschalten des Lichtbogens drücken. Bei ausgeschaltetem Lichtbogen kann der
Wagenbetrieb getestet werden.
Für die Schnellauswahl von Menüoptionen kann der Multifunktionsknopf anstelle der
HINWEIS!
Softkeys 2 und 3 verwendet werden.
3.2

Einschalten des Bedienpanels

Das System wird aktiviert, wenn der Hauptbetriebsschalter der Stromquelle eingeschaltet wird. Der
MagTrac F 61 ist dann betriebsbereit.
Durch längeres Drücken des Betriebsschalters des Drahtvorschubs kann das System deaktiviert
werden. Der Wagen kann dann nicht für den Schweißbetrieb eingesetzt werden.
© Kemppi Oy / R01
4.
BACK
WELD DATA
HEAT: 0.00 kJ/mm
RESET WELD DATA
RESET
PANEL OFF
MEMORY CH
Press wire feeder
300 mm/min
on/off button
5.0 m/min
SET
1.
ARC
ON
START
STOP
MagTrac F 61
CH OFF
6.
5.
DE
9
