Lisälaitteiden asennus
VAROITUS
Kytke paineilma aina pois päältä ja irroita paineilmaletku
ennen kuin asennat, poistat tai säädät mitään tämän
työkalun lisälaitetta tai ennen kuin alat huoltaa työkalua.
Tavanomaisille pitimille nro HH1–1190
Ota kiinni tukevasti pitimestä ja irroita lukkojousi pitimen
urasta. Irroita pidin pesästään. Nosta talttapäätä, kunnes
soikea, talttapään varressa oleva kaulus nousee ylös pitimen
sisällä olevista asemointiurista. Kierrä talttapäätä 1/4
kierrosta. Nyt voit irroittaa talttapään pitimen etuosasta.
Asentaaksesi talttapään, aseta talttapään varsi pitimen
etuosaan kunnes voit kääntää talttapäätä 1/4 kierrosta ja
näin sallia talttapäässä olevan soikean kauluksen
putoamisen alaspäin ja tukeutumisen pitimen olkapäähän.
Kiinnitä pidin pesäänsä linjaamalla pitimessä oleva lovi
pesässä olevan uran kanssa. Asenna lukkojousi pitimen
rungossa olevan aukon kautta ja työnnä lukkojousi pesän ja
pitimen ympärille kunnes pidin on varmistettu pesäänsä.
Vasaroiden on pinnoitettu sisältä ja päältä ruostumista
ehkäisevällä öljyllä ennen kuin ne on lähetetty tehtaalta
asiakkaalle. Ennen kuin otat vasarat käyttöön, poista tämä
suojaöljy upottamalla työkalu sopivaa liotinta sisältävään
nesteeseen ja pese työkalun ulkopuoli puhtaaksi suojaöljystä.
3
Kaada noin kuusi cm
sopivaa puhdistusainetta paineilman
tuloaukkoon ja kiinnitä paineilmaletku. Kiinnitä vasarat
talttapää ja samalla kun pidät taltan terää työkappaletta vasten
tai jotain muuta suhteellisen kiinteää kappaletta vasten (kuten
lankku tai puunpätkä) käytä työkalua noin 15 sekuntia. Kuivaa
työkalu välittömästi puhdistuksen jälkeen. Kaada kolme cm
Ingersoll–Rand 10 –öljyä paineilman tuloaukkoon ja käytä
työkalua taas viisi sekuntia jotta kaikki työtätekevät osat
voideltuisivat.
VOITELU
Ingersoll–Rand 10
Käytä aina paineilmavoitelua työkalujen yhteydessä.
Suosittelemme seuraavaa suodatin–voitelu–paineensäätö
–yhdistelmälaitetta:
Kansainvälisessä käytössä – C28–C4–FKG0
Ennenkuin kiinnität ilmaletkun, kaada noin kolme cm
Ingersoll–Rand 10 –öljyä ilma–aukkoon. Tämä toimenpide
tulisi suorittaa joka päivä huolimatta siitä, käytetäänkö
paineilmanvoitelua vai ei. Työpäivän kestäessä tarkasta työkalu
varmistuaksesi pidinkomponenttien riittävästä voitelusta.
Jos paineilmavoitelua ei käytetä, irroita ilmaletku ja kaada
3
noin kolme cm
Ingersoll–Rand 10–öljyä työkalun
ilma–aukkoon aina kahden–kolmen käyttötunnin välein.
Jos vasarat toiminta muuttuu laiskaksi, kaada noin kolme
3
cm
sopivaa puhdistusainetta työkalun ilma–aukkoon ja käytä
SÄÄDÖT
TYÖKALUN KÄYTTÖÖNOTTO
3
3
21
Kierrepidin HHW1–300
Tartu pitimeen (28), paina jousta (27) vasten ja irrota rungosta
(17). Irrota joustin ja terä pitimen takaosasta.
Iskunvaimentimen voi jakaa kahteen osaa käytettäessä leveää
terää.
Terän asentaminen: työnnä terän varsi pitimen reiän läpi,
levitä iskunvaimentimen rakoa ja sovita iskunvaimennin
varren ympärille. Tarkista, että terän leveä olake menee
iskunvaimentimeen suureen syvennykseen. Työnnä
asennelma paikalleen pitimen kierrepäähän.
HUOMAA
Terävät ja kapeat terät voi irrottaa ja asentaa poistamatta
iskunvaimenninta pitimestä.
Kohdista terän pää suuttimeen (21) ja kierrä pidin kiinni
runkoon. Kiristä pidintä myötäpäivään runkoon, kunnes näet
tai kuulet lukkojousen menevän paikalleen rungon kierteen
syvennyksee. Tarkasta lukitus yrittämällä pyörittää pidintä.
Jos tunnet selvän vastuksen, lukkojousi on kunnolla
paikallaan. Jos et tunne selvää vastusta, pyöritä pidintä,
kunnes lukkojousi tarttuu kunnolla.
työkalua enintään puolisen minuuttia. Heti tämän huuhtelun
jälkeen kaada noin kolme cm
työkalun ilma–aukkoon ja käytä työkalua puolisen minuuttia,
jotta sen sisäiset osat tulevat hyvin voidelluiksi.
Ennen kuin varastoit vasarat pitemmäksi aikaa, tai jos
tiedät että vasarat ei käytetä yli vuorokauteen, kaada noin
3
kolme cm
Ingersoll–Rand 10 –öljyä työkalun ilma–aukkoon
ja käytä työkalua noin viisi sekuntia, jotta työkalun sisäiset
osat tulevat hyvin päällystetyksi öljyllä.

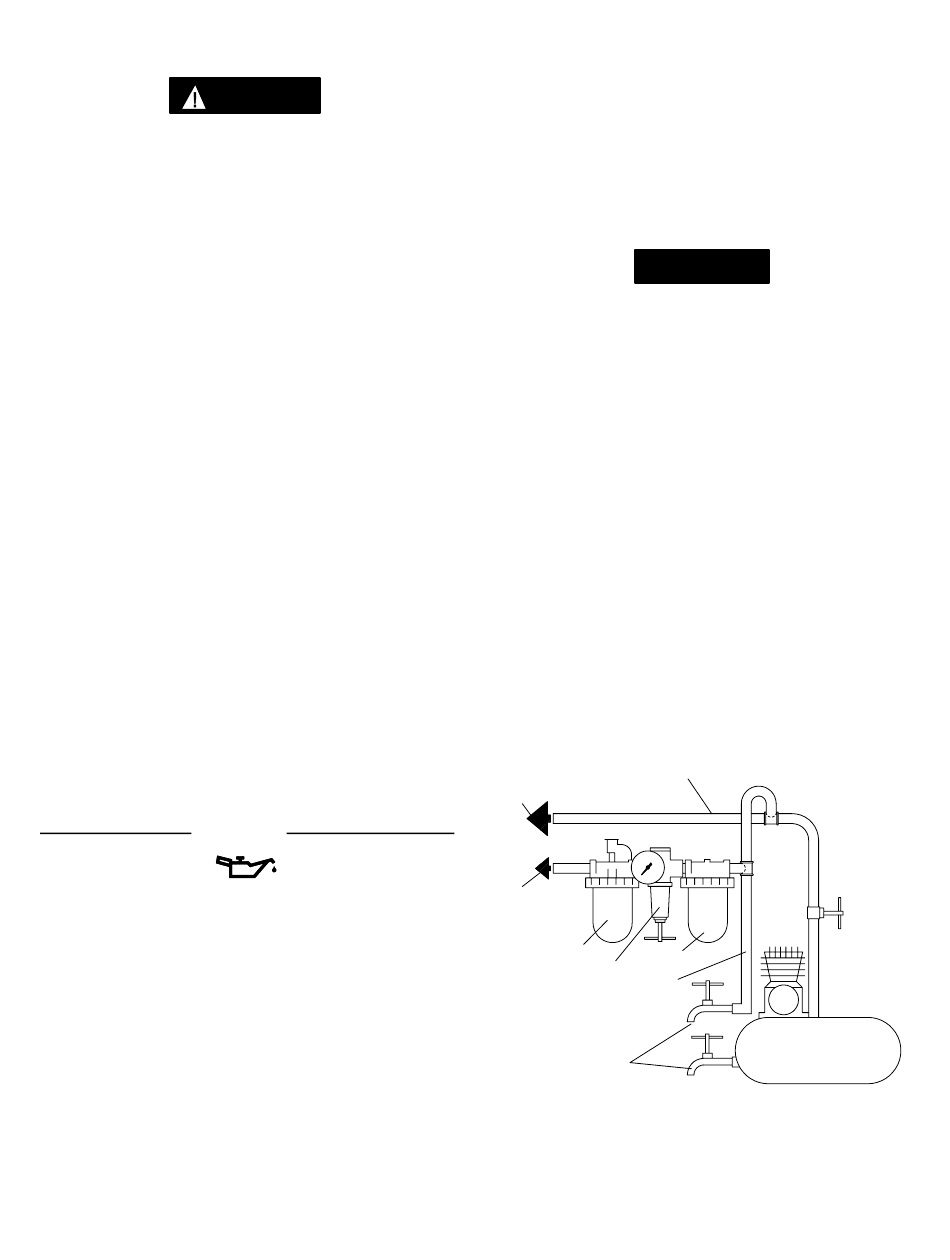

PÄÄPAINEILMALINJA LÄPIMITALTAAN
KOLME KERTAA PAINEILMATYÖKALUN
LIITINAUKON KOKOINEN
PAINEILMAJÄRJESTELMÄÄN
PAINEILMA–
TYÖKALUUN
VOITELUYKSIKKÖ
SUODATIN
PAINEENSÄÄDIN
PAINEILMAN
HAARALINJA
LÄPIMITALTAAN KAKSI KER-
TAA PAINEILMATYÖKALUN
LIITINAUKON KOKOINEN
TYHJENNÄ
SÄÄNNÖLLISESTI
3
Ingersoll–Rand 10 –öljyä
KOMPRESSORI
(Kuva TPD905–1)
