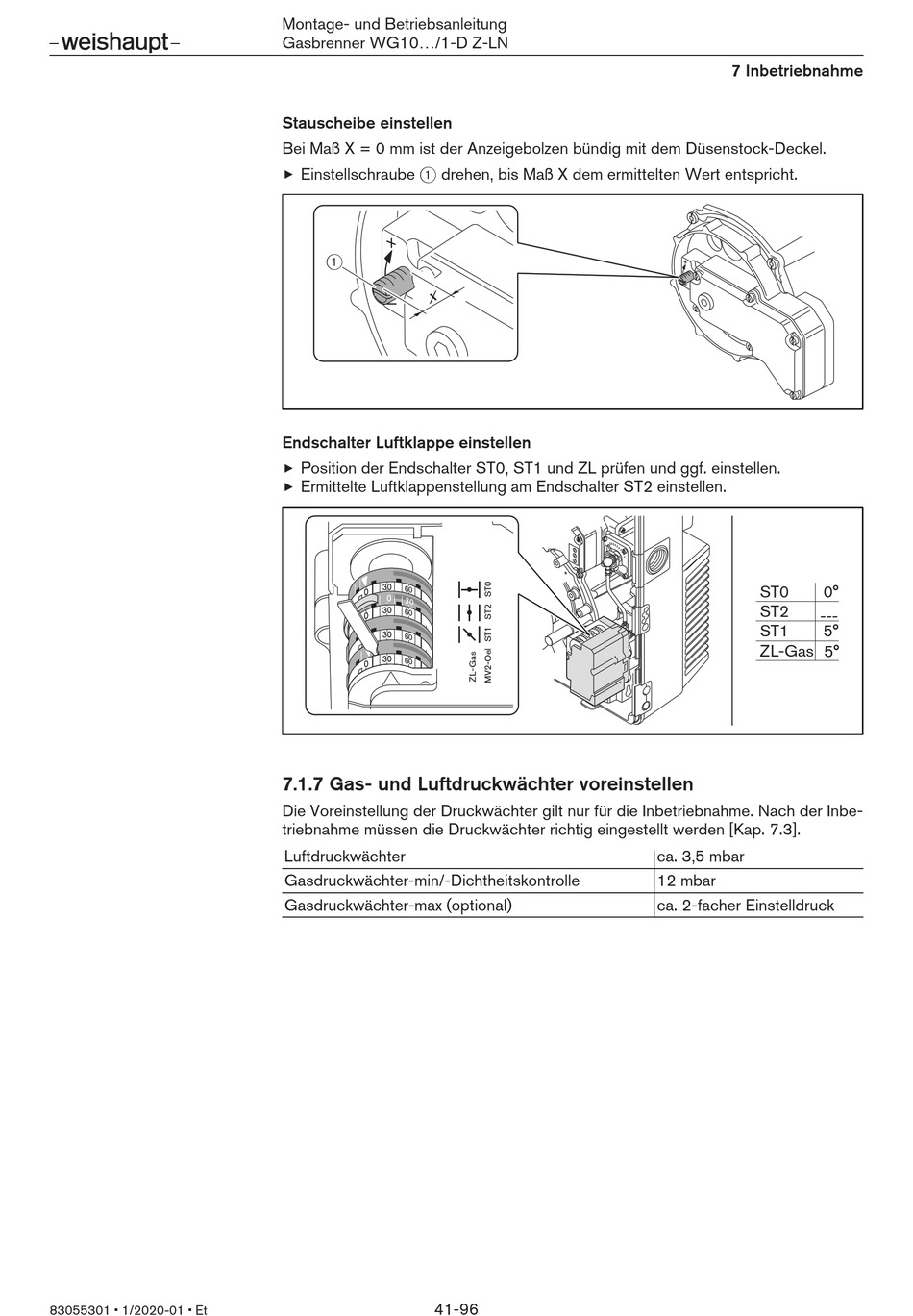

Stauscheibe einstellen
Bei Maß X = 0 mm ist der Anzeigebolzen bündig mit dem Düsenstock-Deckel.
Einstellschraube 1 drehen, bis Maß X dem ermittelten Wert entspricht.
1
X
Endschalter Luftklappe einstellen
Position der Endschalter ST0, ST1 und ZL prüfen und ggf. einstellen.
Ermittelte Luftklappenstellung am Endschalter ST2 einstellen.
7.1.7 Gas- und Luftdruckwächter voreinstellen
Die Voreinstellung der Druckwächter gilt nur für die Inbetriebnahme. Nach der Inbe-
triebnahme müssen die Druckwächter richtig eingestellt werden [Kap. 7.3].
Luftdruckwächter
Gasdruckwächter-min/-Dichtheitskontrolle
Gasdruckwächter-max (optional)
41-96
7 Inbetriebnahme
ST0 0°
ST2
---
ST1 5°
ZL-Gas 5°
ca. 3,5 mbar
12 mbar
ca. 2-facher Einstelldruck
