dirna Bergstrom BYCOOL compact adr trp Benutzerhandbuch Seite 49

COMPACT
Let op dat bij het aansluiten van de voeding op het apparaat de polen niet verwisseld worden.
Indien dit het geval is zal het paneel niet oplichten en zal het apparaat niet werken.
Ventilator
2,6 Amp.
96W.
Az Blauw
N Zwart
R Rood
V Groen
B Doel
A Geel
Na Oranje
M Bruin
Besturingseenheid
van de Compressor
All manuals and user guides at all-guides.com

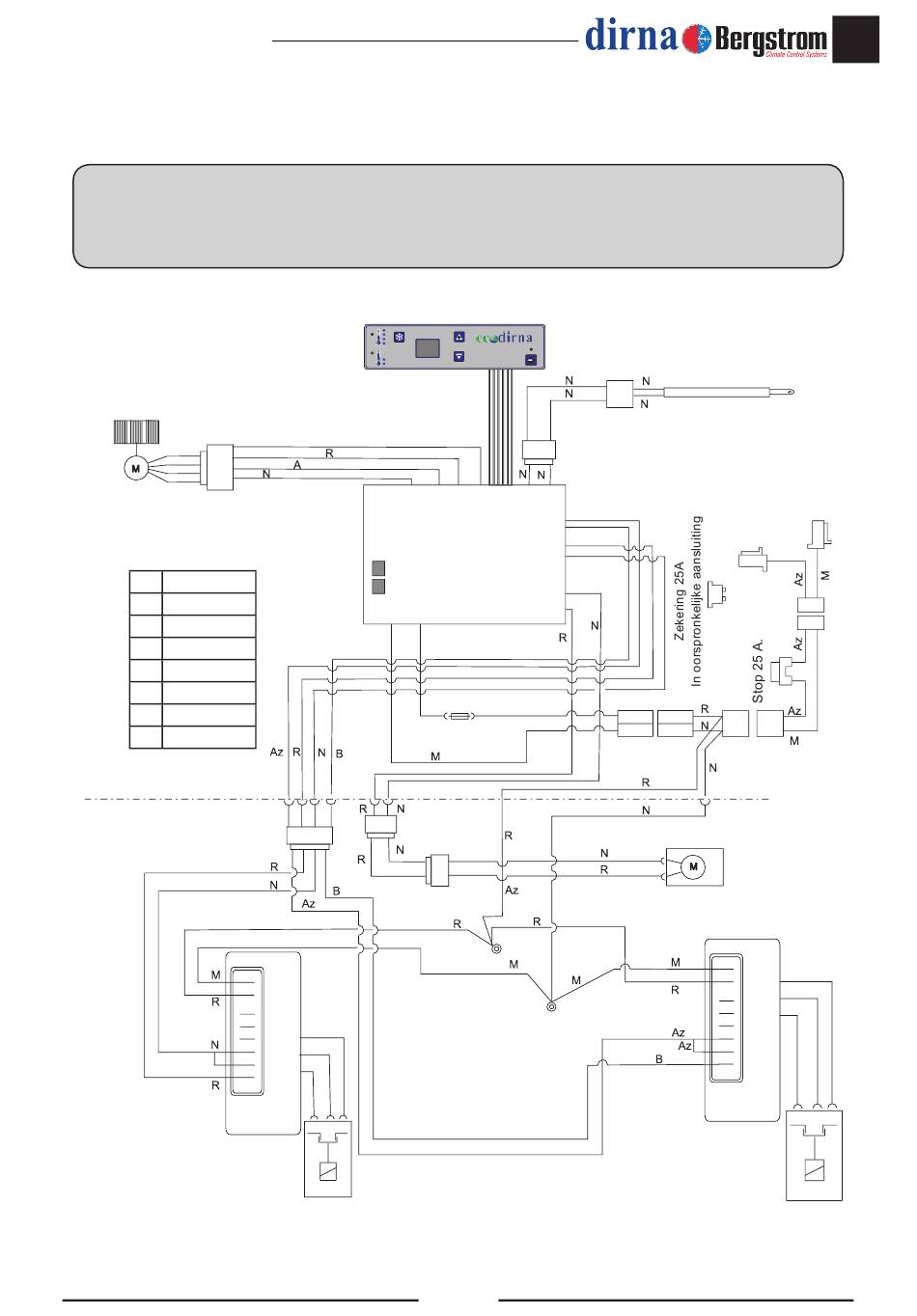

MODELLEN EURO 6- Elektrisch schema
BELANGRIJKE WAARSCHUWING!
Na
Elektronisch
beheer
Stop 10 A.
-
+
+
F
D
C
P
T
Compressor
Air conditioning for vehicles
ºC
ºF
ON/OFF
TEMP
band
Elektrisch verbruik 30 mAmp.
49
Temperatuursonde
NTC 15KΩ a 25º
Oorspronkelijke
aansluitingen
Elektron
2,9 Amp.
PWM.
Besturingseenheid
van de Compressor
-
+
+
F
D
C
P
T
Compressor
NL
