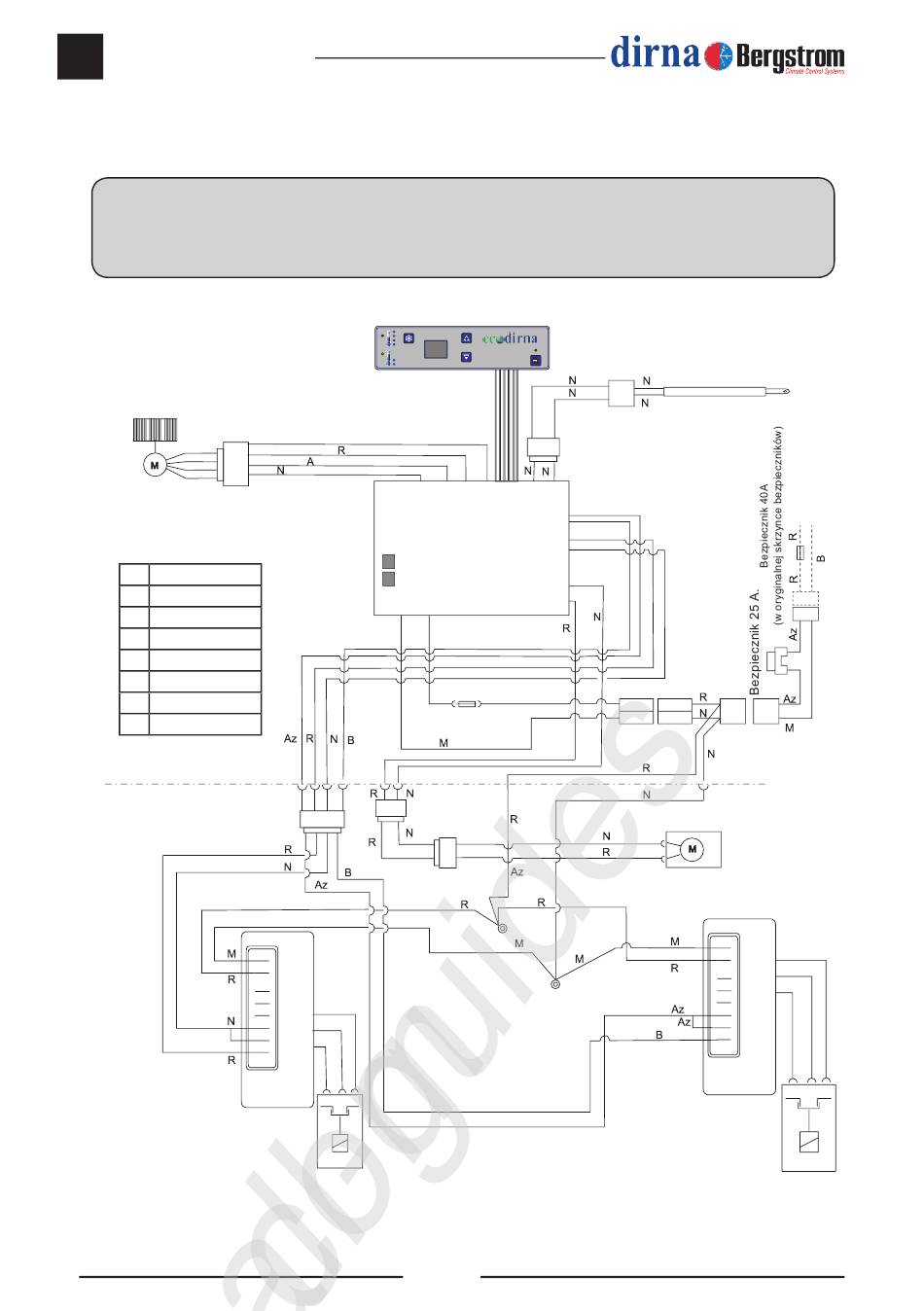

WSZYSTKIE MODELE Z WYJĄTKIEM EURO 6 — Schemat elektryczny
Należy uważać, aby nie zamienić biegunów przy podłączaniu zasilania do urządzenia. Grozi to
awarią elektroniki urządzenia uniemożliwiającą jego uruchomienie i działanie.
Dmuchawa
2,6 Amp.
Az Niebieski
N Czarny
R Czerwony
V Zielony
B Cel
A Zółty
Na Pomarańczowy
M Brown
Moduł
kontrolny
sprężarki
All manuals and user guides at all-guides.com
WAŻNA UWAGA!
Na
Kontrolka
elektroniczna
Bezpiecznik 10 A.
-
+
+
F
D
C
P
T
Sprężarka
ºC
ºF
ON/OFF
TEMP
Taśma
Zużycie
energii 30 mAmp.
36
Air conditioning for vehicles
Sonda
temperatury
NTC 15KΩ a 25º
Zespół elektryczny
2,9 Amp.
PWM.
Moduł
kontrolny
sprężarki
-
+
+
F
D
C
P
T
Sprężarka
